| Номер в госреестре | 65522-16 |
| Наименование СИ | Система измерения высокого импульсного напряжения |
| Обозначение типа СИ | CJDY-1600/120 |
| Изготовитель | "Yangzhou Xinyuan Electric Co., Ltd.", Китай |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |

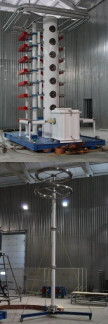

Система измерения высокого импульсного напряжения CJDY-1600/120 (далее по тексту - система) предназначена для измерения и воспроизведения электрического напряжения стандартизованных грозовых и коммутационных импульсов.
Принцип действия системы основан на воспроизведении высокого импульсного напряжения (генератором импульсных напряжений) с последующим масштабным преобразованием делителем напряжений высоковольтным и аналого-цифровом преобразованием (анализатором импульсов), обработке и записи в память результатов измерений.
Амплитудные и временные параметры регистрируемых сигналов могут быть измерены автоматически или вручную с помощью курсоров. Предусмотрены режимы запоминания кривых с возможностью дальнейшего воспроизведения, обработки, сравнения. Управление процессом измерения осуществляется при помощи компьютера.
Для проверки правильности функционирования анализаторы импульсов имеют встроенную процедуру самопроверки.
Делитель напряжений высоковольтный содержит следующие основные узлы: высоковольтный электрод, электростатический экран, плечо высокого напряжения, плечо низкого напряжения, низковольтный вывод, внешний изолирующий корпус и раму.
Основные узлы анализатора импульсов: входные делители, переключаемые фильтры нижних частот с различной частотой среза, усилители, аналого-цифровой преобразователь (АЦП), микроконтроллер, блок питания, внешний персональный компьютер.
Основные компоненты генератора импульсных напряжений: устройство управления, зарядное устройство, а также зарядно - разрядное устройство.
Система имеет встроенное и внешнее программное обеспечение (ПО).
Встроенное ПО (микропрограмма) - внутренняя программа микроконтроллера для обеспечения функционирования системы. Встроенное ПО реализовано аппаратно и является метрологически значимым. Метрологические характеристики системы нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) системы изготовителем и не доступна для пользователя.
Внешнее ПО позволяет управлять системой, в том числе выполнять загрузку данных на персональный компьютер, просмотр, анализ и печать полученных результатов. Внешнее ПО не является метрологически значимым.
Идентификационные данные метрологически значимой части ПО (встроенного ПО) представлены в таблице 1.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО) | не ниже 1.0 |
| Цифровой идентификатор ПО (MD5) | - |
Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Основные метрологические и технические характеристики системы представлены в таблице 2.
Таблица 2 - Основные метрологические и технические характеристики системы
| Наименование характеристики | Значение |
| Диапазон измерения и воспроизведения стандартизованных грозовых импульсов напряжения с длительностью фронта (1,2±0,36) мкс и длительностью импульса (50±10) мкс, кВ | От минус 1600 до плюс 1600 |
| Коэффициент полезного действия при воспроизведении стандартизованных грозовых импульсов напряжения, %, не менее | 90 |
| Диапазон измерения и воспроизведения стандартизованных коммутационных импульсов напряжения с временем подъема (250±50) мкс и длительностью импульса (2500±1500) мкс, кВ | От минус 1600 до плюс 1600 |
| Коэффициент полезного действия при воспроизведении стандартизованных коммутационных импульсов напряжения, %, не менее | 65 |
| Пределы допускаемой относительной погрешности измерения и воспроизведения стандартизованных грозовых и коммутационных импульсов напряжения, % | ±3 |
| Габаритные размеры (длинахширинахвысота), мм, не более: - делителя напряжения - анализатора импульсов | 1500x1500x7500 1570x700x775 |
| Масса, кг, не более: - делителя напряжения - анализатора импульсов | 200 150 |
| Средняя наработка на отказ, ч, не менее | 100 000 |
| Срок службы, лет, не менее | 12 |
| Рабочие условия: - температура окружающего воздуха, °С 1) для анализатора импульсов 2) для делителя напряжения - относительная влажность воздуха при температуре 30 °С, %, не более | От минус 10 до плюс 40 От плюс 10 до плюс 30 90 |
наносят на титульный лист паспорта типографским способом.
Комплект поставки системы представлен в таблице 3.
| Наименование | Количество |
| Система измерения высокого импульсного напряжения CJDY-1600/120 (зав. № 1204051) | 1 шт. |
| Паспорт | 1 экз. |
| Методика поверки | 1 экз. |
осуществляется по документу МП 65522-16 «Система измерения высокого импульсного напряжения CJDY-1600/120. Методика поверки», утвержденному ООО «ИЦРМ» в августе 2016 г.
Перечень основных средств измерений, применяемых при поверке представлен в таблице 4.
Таблица 4 - Перечень основных средств измерений, применяемых при поверке
| Наименование средства измерений | Регистрационный номер |
| Делитель напряжения ДН-500-250э | 47003-11 |
| Делитель напряжения ДН-400э | 36907-08 |
| Анализатор импульсов цифровой MIAS | 48926-12 |
| Калибратор универсальный 9100 Е | 25985-09 |
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт на систему.
Методы измерений приведены в паспорте.
1 ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
2 ГОСТ 17512-82 «Электрооборудование и электроустановки на напряжение 3 кВ и выше. Методы измерения при испытаниях высоким напряжением».
3 ГОСТ 1516.2-97 «Электрооборудование и электроустановки переменного тока на напряжение от 3 кВ и выше. Общие методы испытаний электрической прочности изоляции».
4 Техническая документация фирмы-изготовителя.
| Зарегистрировано поверок | 2 |
| Поверителей | 2 |
| Актуальность данных | 16.09.2024 |
