Трансформаторы напряжения JDQXFH-330, 65525-16

Назначение

Трансформаторы напряжения JDQXFH-330 предназначены для передачи сигнала измерительной информации измерительным приборам и/или устройствам защиты и управления в установках переменного тока промышленной частоты в сетях 330 кВ, применяются в КРУЭ с элегазовой изоляцией.

Описание

Трансформаторы напряжения типа JDQXFH-330 представляют собой масштабные преобразователи индуктивного типа, размещенные в баке, заполненном элегазом. Принцип действия основан на явлении взаимной индукции в обмотках, намотанных на один сердечник.

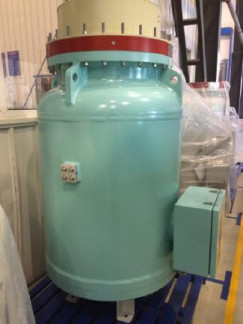

Общий вид JDQXFH-330 показан на рис. 1. Каждый трансформатор имеет первичную и до пяти вторичных обмоток, измерительных и/или защитных. Сердечники вторичных обмоток, в виде замкнутых квадратов, набранные из листов электротехнической стали, имеют низкие потери. Характеристики каждого трансформатора проверяются. Бак трансформатора напряжения, куда помещена активная часть, изготовлен из алюминия. Плотность элегаза в баке контролируется монитором плотности. Для обеспечения безопасности предусмотрен предохранительный клапан с разрывной мембраной. Выводы вторичных обмоток подключены к клеммам контактной коробки, которая расположена на боковой поверхности корпуса трансформатора. Крышка контактной коробки пломбируется для предотвращения несанкционированного доступа.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1

Климатическое исполнение У3 по ГОСТ 15150-69 в диапазоне от -45 °С до +45 °С.

Знак утверждения типа

наносится на табличку трансформатора штамповкой, а на титульный лист эксплуатационной документации - типографским способом.

Комплектность

Трансформатор напряжения JDQXFH-330 - 1 шт.

Руководство по эксплуатации - 1 экз.

Паспорт - 1 экз.

Поверка

осуществляется по ГОСТ 8.216-2011 "ГСИ. Трансформаторы напряжения. Методика поверки". Основные средства поверки:

-    Трансформатор напряжения эталонный NVOS (Рег. №32397-12 ФИФ), номинальное первичное напряжение 330/V3, класс точности 0,01.

-    Прибор сравнения КНТ-03 (Рег. №24719-03 ФИФ), погрешность напряжения ±(0,001+0,03-А) %, угловая погрешность ±(0,1+0,03-А) ', где А-значения измеряемой погрешности.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на паспорт или на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Нормативные документы, устанавливающие требования к трансформаторам напряжения JDQXFH-330

ГОСТ 1983-2001 "Трансформаторы напряжения. Общие технические условия".

ГОСТ 8.216-2011 "ГСИ. Трансформаторы напряжения. Методика поверки".
