| Номер в госреестре | 65527-16 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | LRB-500 |
| Изготовитель | "Jiangsu Sieyuan Hertz Instrument Transformer Co. Ltd.", Китай |
| Год регистрации | 2016 |
| Срок свидетельства | 27.10.2026 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока LRB-500 предназначены для передачи сигналов измерительной информации измерительным приборам и/или устройствам защиты и управления в электросетях переменного тока промышленной частоты 500 кВ. Применяются в качестве комплектующего изделия для КРУЭ.

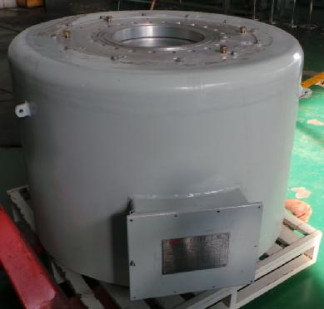

Трансформаторы тока LRB-500 сконструированы специально для установки в корпусе КРУЭ и не являются обособленным конструктивным узлом. Общий вид LRB-500 показан на рис.1. Токопроводы КРУЭ выполняют роль первичных обмоток. Вторичные обмотки размещаются на тороидальных сердечниках, которые помещены на цилиндрическое основание.
Характеристики каждого сердечника
проверяются. Трансформатор тока может иметь от одной до шести вторичных обмоток измерительных и/или защитных. Их количество, размеры и расположение могут варьироваться в зависимости от конкретных требований. Выводы вторичных обмоток присоединены к проходным контактам, смонтированным на клеммной колодке, на боковой поверхности корпуса. Крышка контактной коробки пломбируется для предотвращения несанкционированного доступа. Высоковольтная изоляция внутри трансформатора тока обеспечивается за счет заполнения элегазом. Рабочее давление контролируется датчиком плотности элегаза.
отсутствует.
Таблица 1
| - номинальные первичные токи, А | от 100 до 4000 |
| - номинальные вторичные токи, А | 5 и 1 |
| - наибольшее рабочее напряжение, кВ | 550 |
| - классы точности/коэффициент безопасности | |
| измерительных обмоток | 0,2s; 0,2; 0,5s; 0,5; 1; 3/(5-10) |
| - классы точности/коэффициент предельной | |
| кратности защитных обмоток | 5Р; 10P/(10-60) |
| - номинальные вторичные нагрузки: | |
| - обмотки для измерений, В-А | от 5 до 100 |
| - обмотки для защиты, В-А | от 5 до 100 |
| - номинальная частота, Гц | 50; 60 |
| - масса, кг | до 950 |
| - габаритные размеры, мм | от 700х0500х600 до 1010х0980х1660 |
наносится на табличку трансформатора методом наклейки и на паспорт типографским способом.
Трансформатор тока LRB-500 - 1 шт.
Руководство по эксплуатации - 1 экз.
Паспорт - 1 экз.
осуществляется по ГОСТ 8.217-2003 "ГСИ. Трансформаторы тока. Методика поверки". Основные средства поверки:
- Трансформаторы тока эталонные ТТИ-5000.5 (Рег. №27007-04 ФИФ), номинальный первичный ток от 1 до 5000 А, относительная погрешность ±0,05 %.
- Прибор сравнения КНТ-03 (Рег. №24719-03 ФИФ), погрешность тока ±(0,001+0,03хА) %, угловая погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на паспорт или на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к трансформаторам тока LRB-500
ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
| Зарегистрировано поверок | 5 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
