| Номер в госреестре | 65530-16 |
| Наименование СИ | Машины координатные измерительные |
| Обозначение типа СИ | PRIMUS |
| Изготовитель | "MORA Metrology GmbH", Германия |
| Год регистрации | 2016 |
| Срок свидетельства | 27.10.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |

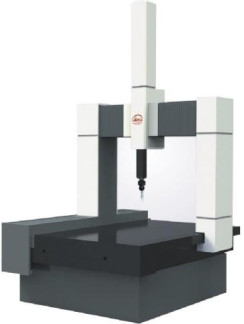

Машины координатные измерительные PRIMUS предназначены для измерений геометрических размеров деталей сложной формы, отклонения формы и расположения поверхностей элементов деталей.
Машины координатные измерительные PRIMUS выпускаются в нескольких модификациях, которые отличаются метрологическими и техническими характеристиками. Конструкция машин координатных измерительных портальная с горизонтальными направляющими на воздушных опорах. Три направляющие измерительной машины образуют декартову базовую систему координат X, Y, Z, в которой подвижно расположена трехмерная измерительная головка РН10, PH20 или Revo с датчиками TP20, TP200, SP25M, RSP2, RSP3 фирмы Renishaw.
Перемещение измерительной головки по направляющим вдоль осей обеспечивается электродвигателями постоянного тока, питающимися от трех усилителей мощности двигателя сервомотора. Все электродвигатели, считывающие головки, измерительные шкалы, приводные механизмы и направляющие по осям закрыты панелями из стекловолокна, которые защищают их от загрязнений. Машины координатные измерительные оснащены неподвижным гранитным измерительным столом, установленным на стальной раме на антивибрационных опорах.
Измерения производятся в ручном и автоматическом режимах. Ручной режим управления перемещением головки осуществляется при помощи пульта управления. Автоматический режим реализуется от компьютерной станции, по заранее составленной программе.
Опломбирование корпуса от несанкционированного доступа не предусмотрено.
Машины координатные измерительные PRIMUS работают с программным обеспечением INCA 3D и/или MODUS. Эти пакеты ПО применяются для контактных и бесконтактных измерений геометрических элементов и сканирования криволинейных поверхностей профилей деталей. Благодаря дополнительному модулю возможно производить измерения зубчатых колес, кулачков, турбинных лопаток и параметров шероховатости. ПО позволяет измерять, сканировать, анализировать и получать отчет о геометрических размерах детали.
Вычислительные алгоритмы INCA3D и MODUS расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы, они блокируют редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать отчеты.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные | Значение | |
| Идентификационное наименование ПО | INCA 3D | MODUS |
| Номер версии (идентификационный номер) программного обеспечения | V3X | V5X |
| Цифровой идентификатор ПО | USB-ключ HASP | |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | Бинарный | |
| Идентификационное наименование типов ПО | INCA 3D Professional INCA 3D Premium | MODUS |
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Главной защитой ПО является USB-ключ-заглушка. HASP (программа, направленная на борьбу с нарушением авторских прав на компьютерное пиратство) использует 128-битное шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации), что позволяет предотвратить неавторизованное использование ПО.
Защита программного обеспечения INCA 3D и MODUS соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические и технические характеристики машин координатных измерительных PRIMUS (с автоматической поворотной головой РН10/РН20)_
| Модифика ция | Диапазон измерений, мм | Г абаритные размеры, мм, не более | Масса, кг, не более | ||||
| X | Y | Z | длина | ширина | высота | ||
| 575 | от 0 до 500 | от 0 до 700 | от 0 до 500 | 1350 | 1670 | 2640 | 1500 |
| 5105 | от 0 до 1000 | 1970 | 1700 | ||||
| 7107 | от 0 до 700 | от 0 до 700 | 1550 | 1970 | 3040 | 2000 | |
| 7157 | от 0 до 1500 | 2470 | 2400 | ||||
| 10128 | от 0 до 1000 | от 0 до 1200 | от 0 до 800 | 2005 | 2320 | 3325 | 3350 |
| 10158 | от 0 до 1500 | 2620 | 3800 | ||||
| 10208 | от 0 до 2000 | 3120 | 4450 | ||||
| 10258 | от 0 до 2500 | 3620 | 5980 | ||||
| 10308 | от 0 до 3000 | 4120 | 7180 | ||||
| Модифика ция | Диапазон измерений, мм | Г абаритные размеры, мм, не более | Масса, кг, не более | ||||
| X | Y | Z | длина | ширина | высота | ||
| 121510 | от 0 до 1200 | от 0 до 1500 | от 0 до 1000 | 2205 | 2620 | 3725 | 4350 |
| 122010 | от 0 до 2000 | 3120 | 5080 | ||||
| 122510 | от 0 до 2500 | 3620 | 6730 | ||||
| 123010 | от 0 до 3000 | 4120 | 7630 | ||||
| 152012 | от 0 до 1500 | от 0 до 2000 | от 0 до 1200 | 2505 | 3120 | 4125 | 5530 |
| 152512 | от 0 до 2500 | 3620 | 7800 | ||||
| 153012 | от 0 до 3000 | 4120 | 8850 | ||||
Таблица 3 - Метрологические характеристики машин координатных измерительных PRIMUS (с автоматической поворотной головой РН10/РН20)_
| Пределы допускаемой абсолютной | Пределы допускаемой абсолютной | |||||
| Модификация | погрешности измерительной головки МРЕ^ мкм | объемной | погрешности МРЕ^ мкм | |||
| PH10/ТР20 и | PH10/ТР200 | PH10/SP25M | PH10/ТР20 и | PH10/ТР200 | PH10/SP25M | |
| PH20/TP20 | PH20/TP20 | |||||
| 575 | ±1,7 | ±1,5 | ±1,3 | ±(1,7+L/300)* | ±(1,5+L/300)* | ±(1,3+L/300)* |
| 5105 | ||||||
| 7107 | ±1,9 | ±1,7 | ±1,5 | ±(1,9+L/300)* | ±(1,7+L/300)* | ±(1,5+L/300)* |
| 7157 | ||||||
| 10128 | ||||||
| 10158 | ||||||
| 10208 | ±2,3 | ±2,1 | ±1,9 | ±(2,3+L/300)* | ±(2,1+L/300)* | ±(1,9+L/300)* |
| 10258 | ||||||
| 10308 | ||||||
| 121510 | ||||||
| 122010 | ±2,7 | ±2,5 | ±2,3 | ±(2,7+L/300)* | ±(2,5+L/300)* | ±(2,3+L/300)* |
| 122510 | ||||||
| 123010 | ||||||
| 152012 | ||||||
| 152512 | ±3,4 | ±3,2 | ±3,0 | ±(3,4+L/300)* | ±(3,2+L/300)* | ±(3,0+L/300)* |
| 153012 | ||||||
* Примечание: где L - длина в мм
Таблица 4 - Метрологические характеристики машин координатных измерительных PRIMUS (с автоматической поворотной головой Revo)_
| Модификация | Revo/RSP2 | Revo/RSP3 | ||
| Пределы допускаемой абсолютной погрешности измерительной головки МРЕ^ мкм | Пределы допускаемой абсолютной объемной погрешности МРЕ^ мкм | Пределы допускаемой абсолютной погрешности измерительной головки МРЕ^ мкм | Пределы допускаемой абсолютной объемной погрешности МРЕ^ мкм | |
| 575 | ±1,7 | ±(1,7+L/300)* | ±1,5 | ±(1,5+L/350)* |
| 5105 | ||||
| 7107 | ±1,9 | ±(1,9+L/300)* | ±1,7 | ±(1,7+L/350)* |
| 7157 | ||||
| Revo/RSP2 | Revo/RSP3 | |||
| Пределы | Пределы | Пределы | Пределы | |
| Модификация | допускаемой абсолютной | допускаемой абсолютной | допускаемой абсолютной | допускаемой абсолютной |
| погрешности | объемной | погрешности | объемной | |
| измерительной | погрешности | измерительной | погрешности | |
| головки МРЕ^ мкм | МРЕ^ мкм | головки МРЕ^ мкм | МРЕ^ мкм | |
| 10128 | ||||
| 10158 | ||||
| 10208 | ±2,3 | ±(2,3+L/300)* | ±2,1 | ±(2,1+L/350)* |
| 10258 | ||||
| 10308 | ||||
| 121510 | ||||
| 122010 | ±2,7 | ±(2,7+L/300)* | ±2,5 | ±(2,5+L/350)* |
| 122510 | ||||
| 123010 | ±(2,3+L/300)* | |||
| 152012 | ||||
| 152512 | ±3,4 | ±(3,4+L/300)* | ±3,2 | ±(3,2+L/350)* |
| 153012 | ||||
* Примечание: где L - длина в мм
Таблица 5 - Условия эксплуатации
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220±22 50/60 |
| Потребляемая мощность, В-А | от 0,9 до 1,2 |
| Рабочее давление сжатого воздуха, кПа | 550 |
| Расход сжатого воздуха, л/мин | 40 |
| Условия эксплуатации: - температура окружающей среды, °С - допускаемое изменение температуры, °С/ч - относительная влажность, % | 20±2 ±0,5 до 90, без конденсации |
наносят на титульный лист руководства по эксплуатации для машин координатных измерительных типографским способом, а также на боковую панель станины методом наклейки.
Таблица 6 - Комплектность средства измерений
| Наименование | Кол-во | Примечание |
| Машина координатная измерительная PRIMU S в соответствии с модификацией | 1 шт. | - |
| Руководство по эксплуатации | 1 экз. | - |
осуществляется по документу МИ 2569-99 «Машины координатно-измерительные портального типа. Методика поверки». Идентификационные данные программного обеспечения КИМ указаны в Руководстве по эксплуатации и техническому обслуживанию машин координатных измерительных PRIMUS.
Основное средство поверки:
- меры длины концевые плоскопараллельные 3-го разряда по ГОСТ Р 8.763-2011.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм»
Техническая документация фирмы - изготовителя.
