| Номер в госреестре | 65533-16 |
| Наименование СИ | Анализаторы спектра |
| Обозначение типа СИ | FSV4, FSV7, FSV13, FSV30 |
| Изготовитель | АО "Нижегородское НПО им.М.В.Фрунзе", г.Нижний Новгород |
| Год регистрации | 2016 |
| Срок свидетельства | 27.10.2021 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы спектра FSV4, FSV7, FSV13, FSV30 (далее - анализаторы) предназначены для измерений и визуального наблюдения составляющих спектра периодически повторяющихся сигналов и стационарных шумов в диапазоне частот от 10 Гц до 30 ГГц.
Принцип действия анализаторов основан на методе последовательного анализа сигнала. Анализаторы представляют собой автоматически или вручную перестраиваемые супергетеродинные приемники с индикацией выходных сигналов.
Анализаторы обеспечивают измерение параметров спектра непрерывных колебаний сложной формы; измерение параметров модулированных колебаний; измерение параметров паразитных и побочных колебаний; измерение полосы излучения и внеполосных излучений; исследование спектров повторяющихся радиоимпульсов; измерение интермодуляционных искажений третьего порядка четырехполюсников; управление всеми режимами и параметрами анализаторов как вручную, так и дистанционно от внешнего компьютера, автоматическое тестирование и самодиагностирование.
Функциональные возможности анализаторов определяются составом опций, входящих в комплект. Состав опций и их функциональные назначение приведены в таблице 1.
Таблица 1- Состав опций и их функциональные назначение
| Опция | Функциональное назначение |
| FSV-ВЗ | Блок АМ/ЧМ демодулятора |
| FSV-84 | Блок термостатированного кварцевого генератора опорной частоты |
| FSV-Вб | Блок расширения интерфейсов |
| FSV-89 | Блок следящего генератора с диапазоном частот от 100 кГц до 7 ГГц |
| FSV-ВЮ | Блок управления внешним генератором |
| FSV-ВП | Блок интерфейса цифровой обработки в основной полосе |
| FSV-818 | Блок запасного твердотельного накопителя |
| FSV-819 | Блок запасного магнитного накопителя |
| FSV-822 | Блок ВЧ-предусилителя генератора с диапазоном рабочих частот от 9 кГц до 7 ГГц |
| FSV-825 | Блок ступенчатого электронного аттенюатора с шагом установки 1 дБ |
| FSV-830 | Блок источника питания постоянного тока |
| FSV-832 | Блок литий ионных аккумуляторов |
| FSV-834 | Блок зарядного устройства для литий ионных аккумуляторов |
| FSV-870 | Блок полосы анализа 40 МГц |
| FSV-8160 | Блок полосы анализа 160 МГц |
| FSV-Ю | Программный модуль анализа параметров сигналов с аналоговыми видами модуляции |
| FSV^7S | Программный модуль измерения параметров стерео ЧМ-сигналов |
| FSV-O | Программный модуль измерения параметров сигналов стандарта Bluetooth |
| FSV-Ю | Программный модуль поддержки измерительных головок |
| FSV-КЮ | Программный модуль анализа параметров сигналов GSM/EDGE/EDGE Evolution |
| FSV-КМ | Программный модуль измерений с помощью спектрограмм |
| FSV-00 | Программный модуль измерения коэффициента шума и коэффициента усиления |
| FSV^40 | Программный модуль измерения фазовых шумов |
| Б8У-К54 | Программный модуль анализа помеховой электромагнитной обстановки |
| Б8У-К70 | Программный модуль векторного анализа сигналов |
| Б8У-К72 | Программный модуль анализа параметров сигналов стандарта 3GPP FDD (B8) |
| Б8У-К73 | Программный модуль анализа параметров сигналов стандарта 3GPP FDD (UE) |
| Б8У-К76 | Программный модуль анализа параметров сигналов стандарта 3GGP TD-8CDMA (BT8) |
| Б8У-К77 | Программный модуль анализа параметров сигналов стандарта TD-8CDMA (UE) |
| Б8У-К82 | Программный модуль анализа параметров сигналов стандарта CDMA2000 (B8) |
| Б8У-К83 | Программный модуль анализа параметров сигналов стандарта CDMA2000 (M8) |
| Б8У-К84 | Программный модуль анализа параметров сигналов стандарта 1*ЕУ^О (B8) |
| Б8У-К85 | Программный модуль анализа параметров сигналов стандарта ^ЕУ-DO (M8) |
| Б8У-К91 | Программный модуль анализа параметров сигналов стандарта WLAN 802.11a/b/g/j |
| Б8У-К91ЛС | Программный модуль анализа параметров сигналов стандарта WLAN 802.11ac |
| Б8У-К91п | Программный модуль расширения функционала F8У-К91 в части поддержки стандарта 802.11п |
| Б8У-К93 | Программный модуль анализа параметров сигналов стандарта WIMAX™ 802.16 8I8O |
| Б8У-К100 | Программный модуль анализа параметров сигналов стандарта EUTRA/LTE FDD (Downlink) |
| Б8У-К101 | Программный модуль анализа параметров сигналов стандарта EUTRA/LTE FDD (Uplink) |
| Б8У-К102 | Программный модуль анализа параметров сигналов стандарта EUTRA/LTE (Downlink MIMO) |
| Б8У-К104 | Программный модуль анализа параметров сигналов стандарта EUTRA/LTE TDD (Downlink) |
| Б8У-К105 | Программный модуль анализа параметров сигналов стандарта EUTRA/LTE TDD (Uplink) |

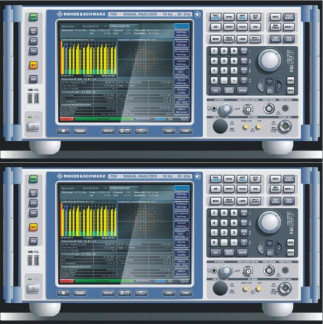

Внешний вид анализатора приведен на рисунке 1.
Пломбирование анализатора производится двумя пломбами, с нанесением знака поверки давлением на специальную мастику, которые расположены на задней панели в местах крепления верхней и нижней крышек. Схема пломбирования от несанкционированного доступа с нанесением знака поверки приведена на рисунке 2.
Программное обеспечение (ПО) «FSV Firmware», предназначено для управления режимами работы анализатора.
Программное обеспечение анализаторов встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений.
Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты.
Метрологические характеристики анализаторов нормированы с учетом влияния программного обеспечения.
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные (признаки) метрологически значимой части ПО
| Идентификационные данные (признака) | Значение | |
| FSV4 | FSV7, FSV13, FSV30 | |
| Идентификационное наименование ПО | FSV Firmware | |
| Номер версии (идентификационный номер) ПО | не ниже 2.00 | не ниже 2.30 |
| Цифровой идентификатор ПО | - | |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Конструкция анализаторов исключает возможность несанкционированного влияния на ПО анализаторов и измерительную информацию.
Основные метрологические и технические характеристики анализаторов приведены в таблице 3.
| Наименование характеристики | Значение | |
| тип анализатора | значение | |
| Диапазон частот | FSV4 | от 10 Гц до 4 ГГц |
| FSV7 | от 10 Гц до 7 ГГц | |
| FSV13 | от 10 Гц до 13,6 ГГц | |
| FSV30 | от 10 Гц до 30 ГГц | |
| Пределы допускаемой относительной | ||
| погрешности воспроизведения частоты | ||
| опорного генератора: | ||
| - стандартное исполнение; - с опцией FSV-84 | ±1 ±1 | -6 -7 00 |
| Пределы допускаемой погрешности измерений | ±(110-6f + 0,001), | |
| частоты, Гц | где f - измеренное значение частоты, Гц | |
| Номинальное значение полос пропускания | ||
| на уровне минус 3 дБ: - в полосе обзора от 10 Гц с шагом 1/2/3/5; | от 1 Гц до 10 МГц | |
| - в нулевой полосе обзора; - в нулевой полосе обзора с опцией FSV-870 | 20; 28 МГц | |
| в диапазоне частот до 7 ГГц | 40 МГц | |
| Пределы допускаемой относительной погрешности установки полос пропускания, % | ±3 | |
| Номинальное значение полос пропускания на уровне минус 6 дБ с опцией FSV-K54 | 200 Гц; 9 кГц; 120 кГц; 1 МГц | |
| Средний уровень фазовых шумов относительно | ||
| основного немодулированного сигнала при несущей 500 МГц и отстройке 10 кГц, дБ/Гц, не более | -106 | |
| Максимальный уровень входного сигнала, дБ/мВт | 30 | |
| Средний уровень собственных шумов, нормали | ||
| зованный в полосе пропускания 1 Гц при | ||
| ослаблении входного аттенюатора 0 дБ, нагрузке | ||
| на входе 50 Ом, в полосе пропускания 1 кГц, дБ/мВт, не более: | ||
| - на частотах 9 кГц< f <100 кГц; | FSV4, FSV7 | -130 |
| - на частотах 100 кГц< f <1 МГц; - на частотах 1 МГ ц< f <1 ГГц; | стандартное исполнение | -145 -152 |
| - на частотах 1 ГГц< f <3,6 ГГц; | -150 | |
| - на частотах 3,6 ГГ ц< f <6 ГГц; | -148 | |
| - на частотах 6 ГГ ц< f <7 ГГц; | -146 | |
| - на частотах 9 кГц< f <100 кГц; | FSV13, FSV30 | -130 |
| - на частотах 100 кГц< f <1 МГц; | стандартное | -145 |
| - на частотах 1 МГц < f <1 ГГц; | исполнение | -151 |
| - на частотах 1 ГГц< f <3,6 ГГц; | -149 | |
| - на частотах 3,6 ГГ ц< f <6 ГГц; | -146 | |
| - на частотах 6 ГГ ц< f <7,4 ГГц; | -144 | |
| - на частотах 7,4 ГГц< f <15 ГГц; | -148 | |
| - на частотах 15 ГГ ц< f <30 ГГц; | -144 | |
| - на частотах 100 кГц< f <1 МГц; - на частотах 1 МГ ц< f <1 ГГц; - на частотах 1 ГГц< f <3,6 ГГц; - на частотах 3,6 ГГ ц< f <6 ГГц; - на частотах 6 ГГ ц< f <7 ГГц; | FSV4, FSV7 с опцией FSV-822 при включенном предусилителе | -150 -162 -160 -158 -156 |
| - на частотах 100 кГц< f <1 МГц; | FSV13, FSV30 | -145 |
| - на частотах 1 МГ ц< f <20 МГц; | с опцией F8У-В22 | -155 |
| - на частотах 20 МГ ц< f <1 ГГц; | при включенном | -161 |
| - на частотах 1 ГГц< f <3,6 ГГц; | предусилителе | -159 |
| - на частотах 3,6 ГГ ц< f <6 ГГц; | -156 | |
| - на частотах 6 ГГ ц< f <7 ГГц | -154 | |
| Относительный уровень помех, обусловленных | ||
| гармоническими искажениями второго порядка | ||
| относительно основного немодулированного сиг | ||
| нала, при уровне входного сигнала | ||
| на смесителе минус 10 дБ/мВт, дБ, не более: | ||
| - на частотах 20 Гц < f < 3,5 ГГц; | - | 55 |
| - на частотах 3,5 ГГц < f < 30 ГГц | -100 | |
| Относительный уровень помех, обусловленных | ||
| интермодуляционными искажениями третьего по | ||
| рядка относительно основного немодулированного | ||
| сигнала, по входу смесителя при воздействии на | ||
| вход двух синусоидальных сигналов равных ам | ||
| плитуд с уровнем минус 15 дБ/мВт, дБ, не более: | ||
| - на частотах 300 МГц < f < 3,6 ГГц; | - | 60 |
| - на частотах 3,6 ГГц < f < 30 ГГц | - | 54 |
| Уровень негармонических искажений и комбина | ||
| ционных помех относительно основного | - | 70 |
| немодулированного сигнала, дБ, не более | ||
| Уровень остаточных паразитных сигналов | -103 | |
| при частотах свыше 1 МГц, дБ/мВт, не более | ||
| Пределы допускаемой абсолютной погрешности | ||
| измерений уровня, дБ: | ||
| - на частотах 9 кГц < f < 10 МГц; | ±0,39 | |
| - на частотах 10 МГц < f < 3,6 ГГц; | ±0,28 | |
| - на частотах 3,6 ГГц < f <7 ГГц; | ±0,39 | |
| - на частотах 7 ГГ ц< f < 13,6 ГГц; | ±1,0 | |
| - на частотах 13,6 ГГц < f <30 ГГц | ±1,32 | |
| Пределы допускаемой абсолютной погрешности | ±0,1 | |
| из-за переключений полос пропускания, дБ | ||
| Неравномерность амплитудно-частотной харак | ||
| теристики, дБ, не более: | ||
| - на частотах 9 кГц < f < 10 МГц; | 0,5 | |
| - на частотах 10 МГц < f < 3,6 ГГц; | 0,3 | |
| - на частотах 3,6 ГГц < f < 7 ГГц; | 0,5 | |
| - на частотах 7 ГГц < f < 13,6 ГГц; | 1,5 | |
| - на частотах 13,6 ГГц < f < 30 ГГц | 2,0 | |
| Нелинейность отображения уровня в диапазоне | 0 1 | |
| от 0 до 70 дБ, дБ, не более | ||
| Диапазон переключений входного аттенюатора, | ||
| дБ: | ||
| - с шагом 5 дБ; | от 0 до 75 | |
| - с шагом 1 дБ с опцией F8У-В25 | от 0 до 75 | |
| Диапазон переключений электронного аттенюатора с шагом 1 дБ, дБ: - на частотах до 7 ГГц с опцией FSV-825; - на частотах свыше 7 ГГц с опцией FSV-825 | от 0 до 25 от 0 до 9 | |
| Пределы допускаемой абсолютной погрешности из-за переключений входного аттенюатора, дБ | ±0,2 | |
| Предел допускаемого значения КСВН входа ВЧ: - на частотах 10 МГц < f < 3,6 ГГц; - на частотах 3,6 ГГц < f < 20 ГГц; - на частотах 20 ГГц < f < 30 ГГц | 1,5 2,0 2,2 | |
| Волновое сопротивление входа ВЧ, Ом | 50 | |
| Тип разъема входа ВЧ | FSV4, FSV7, FSV13 | 7 мм «розетка» |
| FSV30 | 3,5 мм «розетка» | |
| Полоса анализа I/Q для частот до 7 ГГц, МГц: - стандартное исполнение; - с опцией FSV-870; -с опцией FSV-В 160 | 28 40 160 | |
| Неравномерность амплитудно-частотной характеристики полосы анализа I/Q, дБ, не более | 0,3 | |
| Пределы отклонения от нелинейности фазовочастотной характеристики полосы анализа I/Q, 0 | ±1 | |
| Диапазон измерений коэффициента АМ с опцией FSV-K7, % | от 0 до 100 | |
| Коэффициент паразитной АМ, %, не более | 0,1 | |
| Вносимый коэффициент нелинейных искажений для диапазона частот от 10 Гц до 100 кГц, %, не более | 0,3 | |
| Пределы допускаемой относительной погрешности измерений коэффициента АМ, % | ±3 | |
| Диапазон измерений девиации частоты с опцией FSV-K7, МГц | до 14 | |
| Девиация паразитной ЧМ, Гц, не более | 130 | |
| Вносимый коэффициент нелинейных искажений для диапазона частот от 10 Гц до 100 кГц и девиации частоты до 400 кГц, %, не более | 0,3 | |
| Пределы допускаемой относительной погрешности измерений девиации частоты, % | ±3 | |
| Диапазон измерения коэффициента шума с опцией FSV-K30 в диапазоне частот от 100 кГц до 7 ГГц, дБ | от 0 до 25 | |
| Пределы допускаемой абсолютной погрешности измерений коэффициента шума с опцией FSV-К30 при полосе пропускания 1 МГц с опцией FSV-822 при включенном предусилителе, дБ | ±0,2 | |
| Диапазон частот встроенного следящего генератора с опцией FSV-89 | FSV4 | от 100 кГц до 4 ГГц |
| FSV7, FSV13, FSV30 | от 100 кГц до 7 ГГц | |
| Напряжение питания от сети переменного тока частотой (50±5) Гц, В | 230±23 | |
| Потребляемая мощность, В А, не более | 180 | |
| Габаритные размер (ширинахглубинахвысота), мм, не более | 412x417x197 | |
| Масса, кг, не более | FSV4, FSV7 | 9,5 |
| FSV13 | 10,3 | |
| FSV30 | 10,7 | |
| Рабочие условия эксплуатации | ||
| Температура окружающего воздуха, °С | от +5 до +40 | |
| Относительная влажность воздуха при температуре 40 °С, % | от 30 до 90 | |
наносится на лицевую панель анализатора методом шелкографии и типографским методом на титульные листы эксплуатационной документации.
Комплект поставки анализаторов приведен в таблице 4.
Таблица 4 - Комплект поставки анализаторов
| Наименование, тип | Обозначение | Кол., шт. | Примечание |
| 1 Анализатор спектра FSV4 (или FSV7, FSV13, FSV30) | - | 1 | Опции в соответствии с таблицей 1 по заказу |
| 2 Адаптер RPC-3,5 Female | - | 1 | |
| 3 Адаптер N-Female | - | 1 | |
| 4 Кабель питания | - | 1 | |
| 5 Руководство по эксплуатации | ИЛГШ.411168.002РЭ | 1 | |
| 6 Формуляр | ИЛГШ.411168.002ФО | 1 | |
| 7 Методика поверки | ИЛГШ.411168.002И2 | 1 | |
| 8 Компакт-диск с документацией | - | 1 |
осуществляется по документу ИЛГШ.411168.002И2 «Анализаторы спектра FSV4, FSV7, FSV13, FSV30. Методика поверки», утвержденному ФБУ «Нижегородский ЦСМ» 08.08.2016 г.
Знак поверки наносится давлением на специальную мастику двух пломб, которые расположены на задней панели в местах крепления верхней и нижней крышек.
Основные средства поверки:
- генератор сигналов низкочастотный прецизионный Г3-122; диапазон частот от 10-9 до 2 МГц; пределы допускаемой погрешности установки частоты ±5 10-7 (регистрационный № 10237-85).
- генератор сигналов Е8257D; диапазон частот от 250 кГц до 40 ГГц; пределы допускае-
-7
мой погрешности установки частоты ±210 (регистрационный № 36419-07).
- преобразователь измерительный NRP-Z55; диапазон частот от 0 до 40 ГГц; диапазон измерений от 0,001 до 100 мВт; пределы допускаемой погрешности ±10 % (регистрационный № 37008-08);
- частотомер электронно-счетный Ч3-66; диапазон измерений от 10 Гц до 37,5 ГГц; пределы допускаемой погрешности измерений ±5 10 ; уровни входных сигналов от 0,02 до 10 мВт (регистрационный № 9273-85);
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
приведены в эксплуатационном документе.
1 ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
2 ГОСТ Р 8.562-2007 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний.
3 ИЛГШ.411168.002ТУ. Анализаторы спектра FSV4, FSV7, FSV13, FSV30. Технические условия.
| Зарегистрировано поверок | 250 |
| Поверителей | 35 |
| Актуальность данных | 21.11.2024 |
