| Номер в госреестре | 65543-16 |
| Наименование СИ | Автоцистерны |
| Обозначение типа СИ | 46681, 784671 |
| Изготовитель | ЗАО "Автобау", г.Москва |
| Год регистрации | 2016 |
| Срок свидетельства | 27.10.2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Автоцистерны 46681, 784671 предназначены для измерений объема жидких нефтепродуктов с плотностью до 860 кг/м .

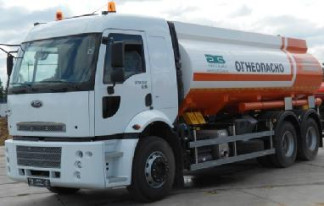

Автоцистерны 46681, 784671 являются транспортными мерами полной вместимости и представляют собой металлическую цилиндрическую ёмкость.
Принцип работы автоцистерн 46681, 784671 основан на заполнении её нефтепродуктом до указателя уровня налива, который установлен в каждом отсеке. Слив нефтепродукта производится самотеком или через насос.
Автоцистерны 46681, 784671 состоят из следующих основных составных частей: шасси, ёмкости с указателем уровня налива и дыхательным клапаном, донным клапаном, волнорезом, устройством для слива топлива самотеком.
Модификации автоцистерн могут отличаться количеством отсеков и вместимостью.
отсутствует.
приведены в таблице 1.
Таблица 1 - Основные метрологические и технические характеристики
| Наименование характеристики | Значение характеристики | |
| Модификация | 46681 | 784671 |
| Номинальная вместимость автоцистерны, м3 | 14, 15, 16, 17, 18 | 10, 12,14, 15, 16,17, 18, 20 |
| Количество отсеков, шт | от 2 до 4 | |
| Пределы допускаемой относительной погрешности транспортной меры, % | ±0,4 | |
| Разность между номинальной и действительной вместимостью, %, не более | ±1,5 | |
| Полная масса, кг, не более | 27750 | 26000 |
| Длина, мм, не более | 9300 | 11000 |
| Высота, мм, не более | 3400 | 3900 |
| Ширина, мм, не более | 2550 | 2550 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при 20 °С, % | от -40 до +45 до 80 | |
наносится на маркировочную табличку автоцистерны фотохимическим способом и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений приведена в таблице 2.
Таблица 2 - Комплектность
| Наименование | Количество | Примечание |
| Автоцистерна | 1 шт. | По заказу |
| Рукав напорно - всасывающий | 2 шт. | |
| Противооткатный упор | 2 шт. | |
| Огнетушитель | 2 шт. | |
| Насосная установка | 1 шт. | По заказу |
| Ключ для ящика технологического оборудования | 2 шт. | |
| Тестер оптической системы предотвращения перелива | 1 шт. | По заказу |
| Руководство по эксплуатации РЭ 4521-001-66373694-2015 | 1 экз. | |
| Документация на комплектующие изделия | 1 компл. |
осуществляется по документу ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».
Основные средства поверки:
-счетчики жидкости, погрешность ±0,15 %;
-мерники эталонные 2-го разряда вместимостью 200; 500; 1000 и 2000 дм3 по ГОСТ 8.400-2013;
-мерники шкальные 1-го класса вместимостью 100 или 200 дм3 по ГОСТ 8.633-2013; -весы для статического взвешивания, погрешность ±0,1 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке, указатель уровня налива и маркировочную табличку.
приведены в эксплуатационном документе.
ГОСТ 8.142-2013 ГСИ. Государственная поверочная схема для средств измерений массового и объемного расхода (массы и объема) жидкости
ГОСТ 8.600-2011 ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки ТУ 4521-001-66373694-2015 Автоцистерны 46681, 784671. Технические условия
