| Номер в госреестре | 65545-16 |
| Наименование СИ | Приборы цифровые для проверки систем воздушных сигналов |
| Обозначение типа СИ | ADTS |
| Изготовитель | "Druck Limited", Великобритания |
| Год регистрации | 2016 |
| Срок свидетельства | 27.10.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы цифровые для проверки систем воздушных сигналов ADTS предназначены для измерений абсолютного давления и разности давлений.
Конструктивно приборы цифровые для проверки систем воздушных сигналов ADTS выполнены в виде единого корпуса, в котором расположены от двух до четырёх измерительных преобразователей давления, микроконтроллер, жидкокристаллический дисплей, электроклапана и источники вакуума и давления.
Принцип действия приборов цифровых для проверки систем воздушных сигналов ADTS основан на измерении частоты собственных колебаний кремниевого измерительного преобразователя давления в зависимости от механического напряжения, вызываемых изменением давления. Частотный сигнал поступает на вход аналогово-цифрового преобразователя (АЦП), где преобразуется в цифровой код, и далее поступает в микроконтроллер, который вычисляет значение измеренного давления и формирует сигналы, управляющие работой электроклапанов и источников вакуума и давления прибора.
Приборы цифровые для проверки систем воздушных сигналов ADTS модификаций ADTS 403 и ADTS 403 Mk2 имеют настольную и панельную конструкцию для установки в приборную стойку, не имеют встроенного источника вакуума и давления.
Приборы цифровые для проверки систем воздушных сигналов ADTS модификаций ADTS 405 и ADTS 405 Mk2 имеют три исполнения: ADTS 405 и ADTS 405 Mk2, ADTS 405F и ADTS 405F Mk2, ADTS 405С и ADTS 405C Mk2. Приборы цифровые для проверки систем воздушных сигналов ADTS исполнений ADTS 405 и ADTS 405 Mk2 имеют панельную конструкцию для установки в приборную стойку. Приборы цифровые для проверки систем воздушных сигналов ADTS исполнений ADTS 405F и ADTS 405F Mk2 - специальное портативное исполнение, позволяющее проводить измерения на борту самолёта или в полевых условиях; имеют герметичный корпус, встроенные источники давления и вакуума и могут быть оснащёны ручным терминалом для дистанционного управления. Приборы цифровые для проверки систем воздушных сигналов ADTS исполнений ADTS 405C и ADTS 405C Mk2 - специальное мобильное исполнение для работы в условиях аэропорта, ангара или цеха. Приборы смонтированы на тележке, оснащены источниками давления и вакуума и линейным переключателем пневматических каналов LSU-100 для централизованного проведения комплексных проверок всех аэрометрических систем воздушного судна.

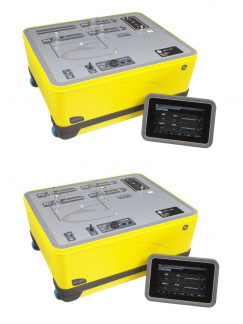

Приборы цифровые для проверки систем воздушных сигналов ADTS модификаций ADTS 542F, ADTS 552F, ADTS 553F и ADTS 554F имеют специальное портативное исполнение, позволяющее проводить измерения на борту самолёта или в полевых условиях. Приборы имеют прочные герметичные корпуса, встроенные источники давления и вакуума и сенсорные ручные терминалы для дистанционного управления. Приборы цифровые для проверки систем воздушных сигналов ADTS модификаций ADTS 542F выпускаются в двух исполнениях.
Во избежание несанкционированного вскрытия корпуса приборов цифровых для проверки систем воздушных сигналов ADTS защищены разрушающейся при вскрытии наклейкой с нанесённой надписью «Calibration void if seal is broken». В случае попытки вскрытия корпуса целостность наклейки нарушается.
Программное обеспечение приборов цифровых для проверки систем воздушных сигналов ADTS встроенное.
Идентификационные данные программного обеспечения приборов цифровых для проверки систем воздушных сигналов ADTS приведены в таблице 1 и таблице 2.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014. Обновление и загрузка программного обеспечения возможны только при вскрытии приборов цифровых для проверки систем воздушных сигналов ADTS.
Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части программного обеспечения и измеренных (вычисленных) данных.
Таблица 1
| Идентификационные данные (признаки) | Значение идентификационных данных ПО приборов цифровых для проверки систем воздушных сигналов ADTS, | |||
| модификации ADTS 403 | модификации ADTS 403 Mk2 | модификации ADTS 405, ADTS 405F | модификации ADTS 405 Mk2, ADTS 405F Mk2 | |
| Идентификационное наименование программного обеспечения | DK263 | DK415 | DK263 | DK415 |
| Номер версии (идент. номер) программного обеспечения | не ниже 6,01 | не ниже 1,03 | не ниже 6,01 | не ниже 1,03 |
| Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Нет доступа к исполняемому файлу | Нет доступа к исполняемому файлу | Нет доступа к исполняемому файлу | Нет доступа к исполняемому файлу |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | Нет доступа к исполняемому файлу | Нет доступа к исполняемому файлу | Нет доступа к исполняемому файлу | Нет доступа к исполняемому файлу |
Таблица 2
| Идентификационные данные (признаки) | Значение идентификационных данных ПО приборов цифровых для проверки систем воздушных сигналов ADTS, | |||
| модификации ADTS 542F | модификации ADTS 552F | модификации ADTS 553F | модификации ADTS 554F | |
| Идентификационное наименование программного обеспечения | DK429 | DK429 | DK429 | DK429 |
| Номер версии (идент. номер) программного обеспечения | не ниже 1,01 | не ниже 1,01 | не ниже 1,01 | не ниже 1,01 |
| Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Нет доступа к исполняемому файлу | Нет доступа к исполняемому файлу | Нет доступа к исполняемому файлу | Нет доступа к исполняемому файлу |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | Нет доступа к исполняемому файлу | Нет доступа к исполняемому файлу | Нет доступа к исполняемому файлу | Нет доступа к исполняемому файлу |
приведены в таблице 3 и таблице 4.
Таблица 3
| Наименование характеристики | Значение характеристики приборов цифровых для проверки систем воздушных сигналов ADTS | |||
| модификации ADTS 403 | модификации ADTS 403 Mk2 | модификации ADTS 405, ADTS 405F | модификации ADTS 405 Mk2, ADTS 405F Mk2 | |
| Канал статического давления | ||||
| Диапазон задания и диапазон измерений абсолютного давления, кПа | от 3,5 до 135,5 | от 3,5 до 135,5 | от 3,5 до 135,5 | от 3,5 до 135,5 |
| Пределы допускаемой абсолютной погрешности прибора, Па | ±10 | ±10 | ±10 | ±10 |
| Канал полного давления | ||||
| Диапазон задания и диапазон измерений абсолютного давления, кПа | от 3,5 до 350 | от 3,5 до 350 | от 3,5 до 270; от 3,5 | от 3,5 до 270; от 3,5 |
| до 350 | до 350 | |||
| Пределы допускаемой погрешности | ±0,01 % от верхнего предела измерений | ±0,01 % от верхнего предела измерений | ±(0,012 % от измеряемого давления + 0,007 % от верхнего предела измерений) | ±(0,012 % от измеряемого давления + 0,007 % от верхнего предела измерений) |
| Напряжение питания, В, не более | 100±10/ 120±10/ 230±10 | 100±10/ 120±10/ 230±10 | 100±10/ 120±10/ 230±10 | 100±10/ 120±10/ 230±10 |
| Потребляемая мощность, В-А, не более | 200 | 200 | 400; 500 (для ADTS 405F) | 400; 500 (для ADTS 405F Mk2) |
| Г абаритные размеры (ДхШхВ), мм, не более | 483x432x178 | 483x432x178 | 485x270x305; 762x320x480 (для ADTS 405F) | 485x270x305; 762x320x480 (для ADTS 405F Mk2) |
| Масса, кг, не более | 13 | 13 | 13; 35 (для ADTS 405F) | 13; 35(для ADTS 405F Mk2) |
| Условия эксплуатации: - диапазон температуры окружающей среды, °С - относительная влажность, % | от 0 до +50 от 0 до 90 (без конденсации) | от 0 до +50 от 0 до 90 (без конденсации) | от 0 до +50 от 0 до 90 (без конденсации) | от 0 до +50 от 0 до 90 (без конденсации) |
Таблица 4
| Наименование характеристики | Значение характеристики приборов цифровых для проверки систем воздушных сигналов ADTS, | |||
| модификация ADTS 542F | модификация ADTS 552F | модификация ADTS 553F | модификация ADTS 554F | |
| Канал статического давления | ||||
| Диапазон задания и диапазон измерений абсолютного давления, кПа | от 9,2 до 113,0 | от 5,6 до 113,0; от 3,5 до 140,0 | от 5,6 до 113,0; от 3,5 до 140,0 | от 5,6 до 113,0; от 3,5 до 140,0 |
| Пределы допускаемой абсолютной погрешности прибора, Па | ±10 | ±10 | ±10 | ±10 |
| Канал полного давления | ||||
| Диапазон задания и измерения абсолютного давления, кПа | от 9,2 до 199,7 | от 5,6 до 199,7; от 3,5 до 199,7 | от 5,6 до 199,7; от 3,5 до 199,7 | от 5,6 до 199,7; от 3,5 до 199,7 |
| Пределы допускаемой абсолютной погрешности прибора, Па | от ±10 до ±13 | ±10 | ±10 | ±10 |
| Напряжение питания, В, не более | 100±10/ 120±10/ 230±10 | 100±10/ 120±10/ 230±10 | 100±10/ 120±10/ 230±10 | 100±10/ 120±10/ 230±10 |
| Потребляемая мощность, В-А, не более | 200 | 250 | 250 | 250 |
| Г абаритные размеры (ДхШхВ), мм, не более | 300х320х420 | 300х425х525 | 300х425х525 | 300х425х525 |
| Масса, кг, не более | 14,0 | 22,0 | 23,5 | 24,5 |
| Условия эксплуатации: - диапазон температуры окружающей среды, °С - относительная влажность, % | от 0 до +50 от 0 до 95 (без конденсации) | от 0 до +50 от 0 до 95 (без конденсации) | от 0 до +50 от 0 до 95(без конденсации | от 0 до +50 от 0 до 95(без конденсации |
наносится типографским способом в верхнем правом углу титульного листа руководства по эксплуатации и в виде наклейки на съёмную крышку прибора цифрового для проверки систем воздушных сигналов ADTS.
приведена в таблице 5.
Таблица 5
| Прибор цифровой для проверки систем воздушных сигналов ADTS | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки РТ-МП-3375-443-2016 | 1 экз. |
осуществляется по документу РТ-МП-3375-443-2016 «ГСИ. Приборы цифровые для проверки систем воздушных сигналов ADTS. Методика поверки», утвержденному ФБУ «Ростест-Москва» 20.07.2016 г.
Знак поверки наносится в виде оттиска поверительного клейма на свидетельство
о поверке.
Основные средства поверки:
- калибратор давление PACE 1000 c верхним пределом измерений абсолютного давления 350 кПа, с допускаемой приведённой погрешностью ±0,005 % от верхнего предела измерений (Госреестр № 51784-12);
- манометр грузопоршневой серии 2000, модель 2465 с диапазоном измерения абсолютного давления от 1,4 до 700 кПа, с допускаемой относительной погрешностью ±0,003 % от измеряемой величины (Госреестр № 28674-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
приведены в эксплуатационных документах.
1 ГОСТ Р 8.840-2013 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1106 Па».
2 Техническая документация фирмы Druck Limited, Великобритания.
