| Номер в госреестре | 65547-16 |
| Наименование СИ | Уровнемеры радарные |
| Обозначение типа СИ | SITRANS LR |
| Изготовитель | "Siemens Sensors and Communication Limited", Китай; Фирма "Siemens Milltronics Process Instruments Inc.", Канада |
| Год регистрации | 2016 |
| Срок свидетельства | 27.10.2026 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Уровнемеры радарные SITRANS LR предназначены для измерений уровня жидких и сыпучих материалов.
Принцип действия уровнемеров основан на измерении интервала времени между излучением импульса и получением отражённого от поверхности среды эхо-сигнала.

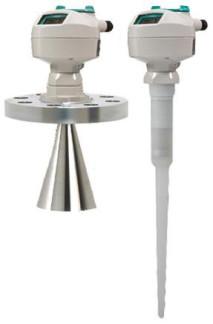

Уровнемеры радарные SITRANS LR состоят из электронного блока и антенны.
Электронный блок вырабатывает сигнал частотой 5,8 ГГц (модификации Sitrans Probe LR, Sitrans LR200) или 25 ГГц (модификация Sitrans LR250, Sitrans LR260, Sitrans LR460), который передаётся на антенну. Импульсы излучаются антенной с заданной частотой повторения. Отражённый эхо-сигнал принимается и преобразуется в цифровой профиль эхо-сигнала. В электронном блоке профиль сигнала подвергается анализу, по результатам которого определяется значение уровня. Измеренное значение уровня отображается на жидкокристаллическом дисплее и преобразуется в сигнал аналогового или цифрового выхода.
В уровнемерах модификаций Sitrans Probe LR, Sitrans LR200 могут использоваться антенны, имеющие различное конструктивное исполнение.
Уровнемеры модификаций Sitrans LR250, Sitrans LR260, Sitrans LR460 выпускаются только с рупорной антенной (Sitrans LR250 в четырех исполнениях, Sitrans LR260 в трёх исполнениях, Sitrans LR460 в двух исполнениях).
Уровнемеры обеспечивают отображение измеренных значений уровня и передачу измерительной информации в аналоговом (от 4 до 20 мА с наложенным HART-протоколом) или цифровом (Modbus, Profibus РА или Foundation Fieldbus) виде.
Пломбирование уровнемеров радарных SITRANS LR не предусмотрено.
Идентификационные данные ПО уровнемеров радарных SITRANS LR приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | ||||
| Идентиф икационные | SITRANS | SITRANS | SITRANS | SITRANS | SITRANS |
| наименование ПО | LR200 | LR250 | LR260 | LR460 | Probe LR |
| Номер версии (идентификационный номер) ПО | v. 4.03.xx | v. 1.03.04-xx | v. 1.00.xx | v. 1.15.xx | v. 2.03.02-xx |
| Цифровой идентификатор ПО (контрольная сумма) | - | - | - | - | - |
Уровень защиты от непреднамеренных и преднамеренных изменений уровнемеров радарных SITRANS LR - «высокий» в соответствии с Р 50.2.077-2014.
приведены в таблице 2.
| Наименование характеристики | Значение характеристики | ||||
| Sitrans LR200 | Sitrans Probe LR | Sitrans LR250 | Sitrans LR260 | Sitrans LR460 | |
| Диапазон измерений уровня \ м | от 0,3 2 до 20,0 | от 0,05 2 до 20,0 | от 0,05 2 до 30 | от 0,3 2 до 100 | |
| Пределы допускаемой абсолютной погрешности измерений уровня до 10 м, мм | ±10 | ±10 (от 0,05 2 до 0,3 м) ±3 (свыше 0,3 до 10 м) | ±25 (от 0,05 2 до 0,3 м) ±10 (от 0,3 до 10 м) | ±25 | |
| Пределы допускаемой относительной погрешности измерений уровня свыше 10 м, % | ±0,1 | ±0,03 | ±0,1 | ±0,25 | |
| Пределы допускаемой дополнительной погрешности измерений уровня от изменения температуры окружающей среды на каждые 10 °С, % | ±0,03 | ||||
| Напряжение питания переменного тока (частотой от 50 до 60 Гц), В | - | от 100 до 230 | |||
| Напряжение питания постоянного тока, В | от 20 до 30 | ||||
| Количество выходных каналов: - аналоговых (от 4 до 20 мА) - цифровых | 1 1 | ||||
| Давление измеряемой среды, МПа | от 0 до 4,0 | от 0 до 0,3 | от 0 до 4,0 | от 0 до 0,3 | от 0 до 0,05 |
| Диапазон температуры рабочей среды, °С: - стандартное исполнение - по заказу | от -40 до +80 | ||||
| от -40 до +200 | - | от -40 до -200 | |||
| Диапазон температур окружающей среды, °С | от -40 до +80 | от -40 до +65 | |||
| Г абаритные размеры, мм, не более | 134x139x129 | 158x185x154 | 154x185x196 | 154x185x196 | 204x287x215 |
| Г абаритные размеры антенны: - диаметр, мм, не более - длина, мм, не более | 200 326 | 568 | 100 220 | 98 285 | 100 1285 |
| Масса, кг, не более | 2,82 | 1,97 | 3,0 | 8,14 | 6,1 |
| Примечания: 1. В зависимости от антенны. 2. От конца антенны. | |||||
наносится на корпус уровнемера в виде шильдика или наклейки, а также на титульный лист руководства по эксплуатации типографским способом.
Комплектность приведена в таблице 3. Таблица 3 - Комплектность средства измерений
| Наименование | Количество, шт. | Примечание |
| Уровнемер радарный SITRANS LR | 1 | По заказу |
| Программатор | 1 | По заказу |
| Руководство по эксплуатации | 1 | - |
осуществляется по документу ГОСТ 8.321-2013 «ГСИ. Уровнемеры промышленного применения. Методика поверки».
Основные средства поверки:
- установка для поверки уровнемеров, погрешность ±1 мм;
- рулетка измерительная, диапазон измерений от 0,3 до 100 м, класс 3 по ГОСТ 7502-98;
- миллиамперметр постоянного тока, диапазон измерений от 4 до 20 мА, погрешность ±0,05 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверки в виде оттиска поверительного клейма.
приведены в эксплуатационном документе.
ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости
| Зарегистрировано поверок | 325 |
| Поверителей | 18 |
