| Номер в госреестре | 65548-16 |
| Наименование СИ | Аппараты с теплообменными устройствами |
| Обозначение типа СИ | ГЭЭ 1-2-63-0,6 (аппараты) 1-1-900-4,5-2 (устройства) |
| Изготовитель | ОАО "Нефтехиммаш", г.Кумертау |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Аппараты ГЭЭ 1-2-63-0,6 с теплообменными устройствами 1-1-900-4,5-2 (далее аппараты или ГЭЭ 1-2-63-0,6) предназначены для учета объема и хранения конденсата.

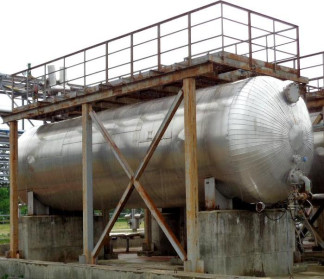

Аппараты представляют собой горизонтальные цельносварные емкостные цилиндрические сосуды.
Резервуар снабжен технологическими штуцерами и штуцерами для присоединения контрольно-измерительных приборов, люком для осмотра, чистки и ремонта аппарата и внутренним теплообменным устройством.
отсутствует.
Таблица 1
| Номинальная вместимость, м3 | 63 |
| Пределы относительной допускаемой погрешности определения вместимости, % | ±0,25 |
| Г абаритные размеры: | |
| - диаметр, мм, не более | 2800 |
| - длина цилиндрической части, мм, не более | 9000 |
| Условия эксплуатации: | |
| - диапазон рабочих температур, °С | от -30 до +50 |
| Средний срок службы, не менее, лет | 20 |
наносится методом наклейки на титульный лист паспорта. Комплектность средства измерений
Таблица 2
| Наименование | Количество |
| Аппарат ГЭЭ 1-2-63-0,6 с теплообменным устройством 1-1-900-4,5-2 | 1 шт. |
| «Аппарат ГЭЭ 1-2-63-0,6 с теплообменным устройством 1-1-900-4,5-2. Паспорт» | 1 экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- эталонный счетчик жидкости по ГОСТ 8.373-2012, пределы относительной погрешности ±0,15 %;
- эталонный уровнемер по ГОСТ 8.477-82, пределы абсолютной погрешности ±1 мм. Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма и в виде наклейки.
ГОСТ Р 8.785-2012 ГСИ. Масса газового конденсата, сжиженного углеводородного газа и широкой фракции легких углеводородов. Общие требования к методикам (методам) измерений
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
Аппарат ГЭЭ 1-2-63-0,6 с теплообменным устройством 1-1-900-4,5-2. Паспорт
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 07.12.2024 |
