| Номер в госреестре | 65551-16 |
| Наименование СИ | Газоанализаторы стационарные |
| Обозначение типа СИ | ДГС ЭРИС-ФИД |
| Изготовитель | ООО "ЭРИС", г.Чайковский |
| Год регистрации | 2016 |
| Срок свидетельства | 27.10.2026 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы стационарные ДГС ЭРИС-ФИД (далее - газоанализаторы) предназначены для измерений объемной доли токсичных газов и паров органических соединений в смеси с воздухом при условии загазованности контролируемой воздушной среды только одним определяемым веществом. При наличии в анализируемом воздухе двух или более токсичных веществ, газоанализатор является индикатором общей загазованности.
Принцип действия газоанализаторов - фотоионизационный, основанный на ионизации молекул органических и неорганических веществ фотонами высокой энергии и измерении возникающего при этом тока между измерительными пластинами. В качестве источников ионизации
используются криптоновая ультрафиолетовая лампа и аргоновая лампа.

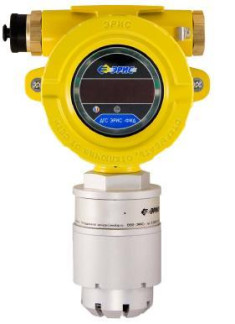

Газоанализатор имеет одноблочный металлический корпус. В верхней части корпуса газоанализатора располагается жидкокристаллический дисплей, электронные платы и клеммы для выполнения электрических соединений. Подключение кабелей производится через специальные
кабельные вводы. Управление режимами работы газоанализатора осуществляется бесконтактно с помощью магнитного ключа, посредством команд по цифровому интерфейсу RS-485, либо с помощью HART-коммуникатора (если прибор оснащен HART интерфейсом). В нижней части корпуса расположен фотоионизационный детектор (сенсор).
Газоанализаторы выпускаются в двух исполнениях, отличающихся типом дисплея: ДГС ЭРИС-ФИД-01 с четырехразрядным дисплеем, ДГС ЭРИС-ФИД-02 с графическим дисплеем.
Газоанализаторы являются стационарными одноканальными приборами непрерывного действия. Способ отбора пробы - диффузионный.
Газоанализатор имеет следующие виды выходных сигналов:
- цифровой;
- унифицированный аналоговый токовый от 4 до 20 мА.
Газоанализаторы выполнены во взрывозащищенном исполнении, маркировка взрывозащиты 1Ехё [ia] IICT6 X.
Степень защиты оболочки от проникновения пыли и воды IP 67 по ГОСТ 14254-96.
Газоанализаторы оснащены цифровой индикацией и световой предупреждающей сигнализацией. Пороги сигнализации устанавливаются изготовителем или потребителем.
Дополнительно (по заказу) газоанализаторы могут иметь светозвуковую предупреждающую сигнализацию, три реле АВАРИЯ, ПОРОГ 1 и ПОРОГ2 с характеристиками: максимальный ток 1 А, напряжение постоянного тока 24 В, интерфейс HART, модуль беспроводной передачи (расстояние передачи до 1 км, частота 2,4 ГГц), модуль батарейного питания.
По устойчивости и прочности к воздействию температуры и влажности окружающего воздуха газоанализаторы соответствуют группе исполнения Д3 по ГОСТ Р 52931-2008.
Газоанализаторы применяются как самостоятельные приборы или в составе систем газоаналитических многофункциональных СГМ ЭРИС-100, выпускаемых ООО "ЭРИС", а так же в составе других измерительных систем, допущенных к применению на территории РФ.
Идентификационные данные программного обеспечения газоанализаторов приведены в таблице 1.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ДГС ЭРИС-ФИД |
| Номер версии (идентификационный номер ПО) | не ниже V 1.1 |
| Цифровой идентификатор ПО | - |
Защита программного обеспечения газоанализаторов от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по P 50.2.077-2014.
Основные метрологические характеристики газоанализаторов приведены в таблице 2.
Таблица 2 - Метрологические характеристики газоанализаторов
| Определяемый компонент | Диапазон показаний объемной доли определяемого компонента, -1 млн | Диапазон измерений (ДИ) объемной доли определяемого компонента, -1 млн | Пределы допускаемой основной приведенной к ДИ погрешности, Y, % | Пределы опускаемой основной относительной погрешности, 5, % | Время установления показаний, мин, не более |
| Винилхлорид C2H3C1 | от 0 до 10 | от 0 до 2 включ. | ±20 | - | 1 |
| св. 2 до 10 | - | ±20 | |||
| от 0 до 100 | от 0 до 10 включ. | ±20 | - | ||
| св. 10 до 100 | - | ±20 | |||
| от 0 до 1000 | от 0 до 500 | ±25 | - | ||
| Бензол СбНб | от 0 до 10 | от 0 до 2 включ. | ±20 | - | 1 |
| св. 2 до 10 | - | ±20 | |||
| от 0 до 100 | от 0 до 10 включ. | ±20 | - | ||
| св. 10 до 100 | - | ±20 | |||
| от 0 до 1000 | от 0 до 500 | ±25 | - | ||
| Этилбензол С8Н10 | от 0 до 10 | от 0 до 2 включ. | ±20 | - | 1 |
| св. 2 до 10 | - | ±20 | |||
| от 0 до 100 | от 0 до 10 включ. | ±20 | - | ||
| св. 10 до 100 | - | ±20 | |||
| от 0 до 1000 | от 0 до 500 | ±25 | - | ||
| Стирол С8Н8 | от 0 до 10 | от 0 до 2 включ. | ±20 | - | 1 |
| св. 2 до 10 | - | ±20 | |||
| от 0 до 100 | от 0 до 10 включ. | ±20 | - | ||
| св. 10 до 100 | - | ±20 | |||
| от 0 до 1000 | от 0 до 500 | ±25 | - |
| Определяемый компонент | Диапазон показаний объемной доли определяемого компонента, -1 млн | Диапазон измерений (ДИ) объемной доли определяемого компонента, -1 млн | Пределы допускаемой основной приведенной к ДИ погрешности, Y, % | Пределы опускаемой основной относительной погрешности, 5, % | Время установления показаний, мин, не более |
| н- Пропилацетат C5H10O2 | от 0 до 10 | от 0 до 2 включ. | ±20 | - | 1 |
| св. 2 до 10 | - | ±20 | |||
| от 0 до 100 | от 0 до 10 включ. | ±20 | - | ||
| св. 10 до 100 | - | ±20 | |||
| Эпихлоргидрин C3H5ClO | от 0 до 10 | от 0 до 2 включ. | ±20 | - | 1 |
| св. 2 до 10 | - | ±20 | |||
| N,N-диметилацет-амид (морфо-лин) C4H9NO | от 0 до 10 | от 0 до 1 включ. | ±20 | - | 1 |
| св.1 до 10 | - | ±20 | |||
| Хлористый бензил C7H7Cl | от 0 до 10 | от 0 до 2 включ. | ±20 | - | 2 |
| св. 2 до 10 | - | ±20 | |||
| Фурфуриловый спирт C5H6O2 | от 0 до 10 | от 0 до 2 включ. | ±20 | - | 15 |
| св. 2 до 10 | - | ±20 | |||
| Этанол C2H5OH | от 0 до 10 | от 0 до 2 включ. | ±20 | - | 2 |
| св. 2 до 10 | - | ±20 | |||
| от 0 до 100 | от 0 до 10 включ. | ±20 | - | ||
| св. 10 до 100 | - | ±20 | |||
| от 0 до 1000 | от 0 до 500 | ±25 | - | ||
| 2-аминоэтанол C2H7NO | от 0 до 10 | от 0 до 2 включ. | ±20 | - | 20 |
| св. 2 до 10 | - | ±20 | |||
| Формальдегид СН2О | от 0 до 10 | от 0,0 до 0,4 включ. | ±20 | - | 2 |
| св. 0,4 до 10,0 | - | ±20 | |||
| Пропанол C3H7OH | от 0 до 10 | от 0 до 2 включ. | ±20 | - | 2 |
| св. 2 до 10 | - | ±20 | |||
| от 0 до 100 | от 0 до 10 включ. | ±20 | - | ||
| св. 10 до 100 | - | ±20 | |||
| Уксусная кислота C2H4O2 | от 0 до 100 | от 0 до 100 | ±20 | - | 2 |
| Определяемый компонент | Диапазон показаний объемной доли определяемого компонента, -1 млн | Диапазон измерений (ДИ) объемной доли определяемого компонента, -1 млн | Пределы допускаемой основной приведенной к ДИ погрешности, Y, % | Пределы опускаемой основной относительной погрешности, 5, % | Время установления показаний, мин, не более |
| Изобутилен (ЛОС по изобутилену) i-C4H8 | от 0 до 10 | от 0 до 2 включ. | ±15 | - | 1 |
| св. 2 до 10 | - | ±15 | |||
| от 0 до 100 | от 0 до 10 включ. | ±15 | - | ||
| св. 10 до 100 | - | ±15 | |||
| от 0 до 1000 | от 0 до 500 | ±15 | - | ||
| N-бутанол C4H9OH | от 0 до 10 | от 0 до 2 включ. | ±20 | - | 2 |
| св. 2 до 10 | - | ±20 | |||
| от 0 до 200 | от 0 до 10 включ. | ±20 | - | ||
| св. 10 до 200 | - | ±20 | |||
| Диэтиламин C4H11N | от 0 до 10 | от 0 до 2 включ. | ±20 | - | 2 |
| св. 2 до 10 | - | ±20 | |||
| от 0 до 100 | от 0 до 10 включ. | ±20 | - | ||
| св. 10 до 100 | - | ±20 | |||
| Метанол CH3OH | от 0 до 10 | от 0 до 2 включ. | ±20 | - | 2 |
| св. 2 до 10 | - | ±20 | |||
| от 0 до 100 | от 0 до 10 включ. | ±20 | - | ||
| св. 10 до 100 | - | ±20 | |||
| Этилхлор- формиат C3H5CIO2 | от 0 до 10 | от 0 до 2 включ. | ±20 | - | 2 |
| св. 2 до 10 | - | ±20 | |||
| Толуол C7H8 | от 0 до 10 | от 0 до 2 включ. | ±20 | - | 2 |
| св. 2 до 10 | - | ±20 | |||
| от 0 до 100 | от 0 до 10 включ. | ±20 | - | ||
| св. 10 до 100 | - | ±20 | |||
| Фенол C6H5OH | от 0 до 10 | от 0 до 2 включ. | ±20 | - | 2 |
| св. 2 до 10 | - | ±20 | |||
| от 0 до 100 | от 0 до 10 включ. | ±20 | - | ||
| св. 10 до 100 | - | ±20 |
| Определяемый компонент | Диапазон показаний объемной доли определяемого компонента, -1 млн | Диапазон измерений (ДИ) объемной доли определяемого компонента, -1 млн | Пределы допускаемой основной приведенной к ДИ погрешности, Y, % | Пределы опускаемой основной относительной погрешности, 5, % | Время установления показаний, мин, не более |
| Ксилол (СН3)2С6Н4 | от 0 до 10 | от 0 до 2 включ. | ±20 | - | 2 |
| св. 2 до 10 | - | ±20 | |||
| от 0 до 100 | от 0 до 10 включ. | ±20 | - | ||
| св. 10 до 100 | - | ±20 | |||
| Г ексафторид серы SF6 | от 0 до 10 | от 0 до 2 включ. | ±20 | - | 2 |
| св. 2 до 10 | - | ±20 | |||
| от 0 до 100 | от 0 до 10 включ. | ±20 | - | ||
| св. 10 до 100 | - | ±20 | |||
| Оксид этилена C2H4O | от 0 до 10 | от 0 до 2 включ. | ±20 | - | 2 |
| св. 2 до 10 | - | ±20 | |||
| от 0 до 100 | от 0 до 10 включ. | ±20 | - | ||
| св. 10 до 100 | - | ±20 | |||
| Арсин AsH3 | от 0 до 10 | от 0 до 2 включ. | ±20 | - | 2 |
| св. 2 до 10 | - | ±20 | |||
| Фосфин PH3 | от 0 до 10 | от 0 до 2 включ. | ±20 | - | 2 |
| св. 2 до 10 | - | ±20 | |||
| Нафталин С10Н8 | от 0 до 10 | от 0 до 4 включ. | ±20 | - | 2 |
| св. 4 до 10 | - | ±20 | |||
| Бром (Br2) | от 0 до 2 | от 0 до 0,2 включ. | ±20 | - | 4 |
| св. 0,2 до 2 | - | ±20 | |||
| Аммиак (NH3) | от 0 до 1000 | от 0 до 100 включ. | ±20 | - | 2 |
| св. 100 до 1000 | - | ±20 | |||
| Этантиол (C2H5SH) | от 0 до 20 | от 0 до 2 включ. | ±20 | - | 2 |
| св. 2 до 20 | - | ±20 | |||
| Метантиол (CH3SH) | от 0 до 20 | от 0 до 2 включ. | ±20 | - | 2 |
| св. 2 до 20 | - | ±20 |
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды
на каждые 10 °С, в долях от предела основной погрешности 0,2
Время прогрева, мин, не более 10
Напряжение питания постоянного тока, В от 12 до 36
Потребляемая мощность, В • А, не более 5
Габаритные размеры, мм, не более
- высота 130
- ширина 225
- длина 150 Масса, кг, не более:
- в алюминиевом корпусе 2,0
- в стальном корпусе 4,0 Условия эксплуатации:
- температура окружающей среды, °С от -60 до +65
- атмосферное давление, кПа от 84,0 до 106,7
- относительная влажность, % от 5 до 95
без конденсации влаги
Средняя наработка на отказ, ч, не менее 35000 Средний срок службы сенсора
(фотоионизационного детектора, ФИД), лет, не менее 3
Средний срок службы газоанализатора, лет, не менее 12
наносится на металлический шильд, закрепленный на корпусе газоанализатора, методом сублимации и на титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность газоанализаторов
| Наименование | Обозначение | Коли чество | Примечание |
| Г азоанализатор стационарный | ДГС ЭРИС-ФИД | 1 | По заказу |
| Руководство по эксплуатации | АПНС.413216.240-02 РЭ | 1 | |
| Паспорт | АПНС.413216.240-01 ПС | 1 | |
| Методика поверки | МП 118-221-2016 | 1 | Один экземпляр на партию в 10 шт., но не менее одного экземпляра в один адрес |
| Калибровочная насадка | - | 1 | Поставляется по отдельному заказу |
| Козырек защиты от погодных осадков и солнца | - | 1 | |
| Комплект для монтажа на трубу | - | 1 | |
| Комплект для монтажа в воздуховоде | - | 1 | Поставляется по отдельному заказу |
| Заглушка кабельного ввода | - | 1 | |
| Внешний светозвуковой извещатель | - | 1 | |
| Магнитный указатель | - | 1 | |
| Кабельный ввод | - | 1 |
осуществляется по документу МП 118-221-2016 «ГСИ. Газоанализаторы стационарные ДГС ЭРИС-ФИД. Методика поверки», утвержденному ФГУП «УНИИМ» «26» августа 2016 г. Основные средства поверки:
-государственные стандартные образцы - поверочные газовые смеси (ГСО-ПГС)
ГСО 10337-2013 (СН3ОН-азот), ГСО 10383-2013 (С2Н4О-азот), ГСО 10530 ^6-азот), ГСО 10338-2013 (С2Н5ОН-азот), ГСО 10367-2013 (С6Н6-азот), ГСО 10368 (СтЩ-азот), ГСО 10373-2013 (СгНзО-азот), ГСО 10548-2014 (С2Н3а-азот), ГСО 10545-2014 (РН3-азот), ГСО 10524-2014 ^^-азот), ГСО 10539-2014 (С8Н8-азот), ГСО 10533-2014 (C2H7NO-азот), ГСО 10524-2014 (C^OH-азот), ГСО 10539-2014 (C4H8-азот), ГСО 10524-2014 (c4H9OH-азот), ГСО 10657-2015 (QHnN-азот), ГСО 10545-2014 (AsH3-азот), ГСО 10545-2014 (Ш3-азот), ГСО 10536-2014 (С2Н5SH-азот), ГСО 10536-2014 (СН^-азот), ГСО 10659-2015 (C3H5ClO2-азот), ГСО 10545-2014 (СН2О-азот);
-эталон единицы содержания компонентов в газовых средах 1 разряда в диапазоне значений от 110-6 до 10 %, № 3.2.ВКЭ.0067.2014 (генератор газовых смесей ГГС, регистрационный номер в Федеральном информационном фонде 62151-15);
-эталон единиц молярной доли и массовой концентрации компонентов в газовых средах
2 разряда в диапазоне значений от 0,07 до 100 мг/м3, № 3.2.ВКЭ.0096.2016 (генератор ГДП 102, регистрационный номер в Федеральном информационном фонде 17431-09);
-источники микропотоков газов и паров ИМ-ВРЗ-7-М-А2, ИМ-ВРЗ-10-М-А2, ИМ-ВРЗ-12-М-А2, ИМ-ВРЗ-14-М-А2, 1 разряд (регистрационный номер в Федеральном информационном фонде 50363-12);
-источники микропотоков газов и паров ИМ-ВРЗ-24-М-И, 1 разряд (регистрационный номер в Федеральном информационном фонде 52547-13);
-источники микропотоков газов и паров ИМ104-М-А2, ИМ89-М-А2, ИМ30-М-А2, ИМ97-О-А2, ИМ 159-М-А2, ИМ39-М-Б, 1 разряд (регистрационный номер в Федеральном информационном фонде 15075-09);
-азот газообразный по ГОСТ 9293-74, объемная доля азота 99,999%;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к газоанализаторам стационарным ДГС ЭРИС-ФИД
1 ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
2 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
3 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
4 ГОСТ 12.1.005-88 ССБТ. Общие санитарно-гигиенические требования к воздуху рабочей зоны
