| Номер в госреестре | 65555-16 |
| Наименование СИ | Уровнемеры ультразвуковые |
| Обозначение типа СИ | ТИТАН-253У, ТИТАН-270У |
| Изготовитель | Акционерное общество «ТЕККНОУ» (АО «ТЕККНОУ»), г. Санкт-Петербург |
| Год регистрации | 2016 |
| Срок свидетельства | 27.10.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Уровнемеры ультразвуковые ТИТАН-253У, ТИТАН-270У (далее - уровнемеры) предназначены для бесконтактных измерений уровня жидкостей, сыпучих и пастообразных сред в закрытых и открытых емкостях, резервуарах, отстойниках и т.п.
Принцип действия уровнемеров основан на измерении интервала времени между излучением акустического сигнала и получением отраженного от поверхности контролируемой среды эхо-сигнала.

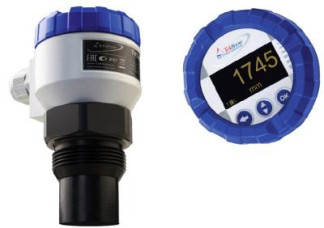

Конструктивно уровнемеры состоят из ультразвукового преобразователя (далее -преобразователя) и электронного блока, размещенных в одном корпусе. В зависимости от модификации к электронному блоку уровнемеров ТИТАН-253У может быть подключен коннектор для электрического соединения, а к электронному блоку уровнемеров ТИТАН-270У - дисплейный модуль ДМ-70, который предназначен для отображения результатов измерений, текущих настроек и конфигурирования.
Преобразователь преобразует электромагнитные колебания, генерируемые в электронном блоке, в импульсные акустические сигналы ультразвукового диапазона, излучаемые поверхностью преобразователя. Во время паузы между импульсами преобразователь осуществляет обратное преобразование полученного отраженного акустического сигнала в электрический, поступающий на вход электронного блока.
Электронный блок измеряет интервал времени между излучаемым акустическим сигналом и эхо-сигналом. Затем, с учетом известной скорости акустического сигнала в воздушной среде, высоты резервуара и положения уровнемера, вычисляет значение уровня и преобразует его в сигнал аналогового и/или цифрового выхода.
Уровнемеры выпускаются различных модификаций, отличающихся диапазоном измерений, отсутствием или наличием взрывозащиты, типом механического и электрического соединений, возможностью и способом конфигурирования и типом выходного сигнала.
Результаты измерений уровнемеров посредством выходных аналоговых или (и) цифровых сигналов передаются на внешние устройства отображения и управления технологическими процессами.
Конфигурирование уровнемеров ТИТАН-253У осуществляется с помощью двух кнопок, расположенных на корпусе электронного блока или с помощью магнитного стилуса, прикладываемого к двум площадкам, установленным вместо кнопок, и контролируется по двум встроенным светодиодным индикаторам.
Конфигурирование уровнемеров ТИТАН-270У осуществляется с помощью кнопок на дисплейном модуле ДМ-70, с помощью внешнего HART-коммуникатора или персонального компьютера через HART- модем.
Также конфигурирование уровнемеров может осуществляться через интерфейс RS485 (Modbus RTU).
Уровнемеры монтируются на резервуаре с помощью резьбового или фланцевого соединения.
Уровнемеры ультразвуковые ТИТАН-253У имеют цельносварной неразборный пластиковый корпус и не требуют пломбировки от несанкционированного доступа.
Уровнемеры ультразвуковые ТИТАН-270У от несанкционированного доступа пломбируются с помощью клейма-наклейки, которая наносится на электронный блок под крышкой уровнемера.
Маркировка взрывозащиты уровнемеров - 0ExiaIIBT5 X, 0Бх1аПАТ5 X или 1Бх1аПАТ5 X в зависимости от исполнения.
Уровнемеры ультразвуковые ТИТАН-253У имеют встроенное программное обеспечение ULM, предназначенное для идентификации, сбора, обработки, регистрации, передачи данных, настройки и диагностики.
Уровнемеры ультразвуковые ТИТАН-270У имеют встроенное программное обеспечение ТИТАН-270У и встроенное программное обеспечение ДМ-70, установленное на дисплейный модуль ДМ-70. Программное обеспечение ТИТАН-270У предназначено для идентификации, сбора, обработки, регистрации и передачи данных. Программное обеспечение ДМ-70 предназначено для передачи данных, настройки, диагностики и отображения результатов измерений.
Программное обеспечение уровнемеров соответствует среднему уровню защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.
| Идентификационные данные (признаки) | Значение | ||
| ТИТАН-253 У | ТИТАН-270У | ||
| Идентификационное наименование программного обеспечения | ULM | ТИТАН-270У | ДМ-70 |
| Номер версии (идентификационный номер) программного обеспечения | не ниже V2 | не ниже 2.1 | не ниже 4.2 |
Влияние программного обеспечения было учтено при нормировании метрологических характеристик.
представлены в таблице 2.
Таблица 2
| Наименование характеристики и единицы величин | Значение характеристики | |
| ТИТАН-253 У | ТИТАН-270У | |
| Диапазон измерений уровня, м: | ||
| - исполнение 01; | от 0,1 до 1,0 | - |
| - исполнение 02; | от 0,2 до 2,0 | от 0,15 до 2,00 |
| - исполнение 06; | от 0,2 до 6,0 | от 0,25 до 6,00 |
| - исполнение 10; | от 0,4 до 10,0 | от 0,4 до 10,0 |
| - исполнение 20 | от 0,5 до 20,0 | от 0,5 до 20,0 |
| Пределы допускаемой основной приведенной | ||
| погрешности измерений уровня, % от верхнего | ||
| предела диапазона измерений: | ||
| - исполнение 01: | ||
| - в диапазоне измерений от 0,1 до 0,2 м, | ±0,3 | - |
| - в диапазоне измерений свыше 0,2 до 1,0 м; | ±0,2 | - |
| - исполнения 02, 06; | ±0,15 | ±0,15 |
| - исполнения 10, 20 | ±0,2 | ±0,15 |
| Пределы допускаемой дополнительной | ||
| приведенной погрешности измерений уровня, | ||
| вызванной изменением температуры окружающего | ±0 04 | |
| воздуха на 1 °С (в диапазоне температур от -40 °С до +15 °С и от +25 °С до +85 °С), % от верхнего | v 5 | |
| предела диапазона измерений | ||
| Дискретность отсчета, мм: | ||
| - исполнение 01; | - | |
| - исполнения 02, 10; | 1 | 1 |
| - исполнение 06; | 2 | |
| - исполнение 20 | 2,5 | |
| Выходной сигнал | (4-20) мА; | (4-20) мА, |
| или (0-10) В; | HART; | |
| или RS485 | или RS485 | |
| (Modbus RTU) | (Modbus RTU) | |
| Напряжение питания постоянного тока, В: - исполнение N (взрывобезопасная среда); - исполнение Xi (взрывоопасная среда) | от 18 до 36 от 18 до 30 | |
| Потребляемая мощность, Вт, не более | 1 | |
| Угол излучения, градус: - исполнения 01, 02, 10; | 10 | |
| - исполнение 06; | 14 | |
| - исполнение 20 | 12 | |
| Диапазон температуры окружающего воздуха, °С | от -40 до +70 | от -40 до +85 |
| Относительная влажность окружающего воздуха при температуре 35 °С, %, не более | 95 | |
| Диапазон атмосферного давления, кПа | от 84,0 до 106,7 | |
| Максимальное рабочее избыточное давление, МПа | 0, | |
| Г абаритные размеры (длина х ширина х высота), мм, не более: | ||
| - исполнение 01; | 54 х 64 х 115 | - |
| - исполнение 02; | 54 х 64 х 119 | 71 х 103 х 123 |
| - исполнение 06; | 61 х 67 х 130 | 71 х 103 х 136 |
| - исполнение 10; | 0 72х150 | 72 х 103 х 149 |
| - исполнение 20 | 0 220х180 | 0220х186 |
| Масса, кг, не более: | ||
| - исполнение 01; | 0,20 | - |
| - исполнение 02; | 0,20 | 0,35 |
| - исполнение 06; | 0,25 | 0,43 |
| - исполнение 10; | 0,43 | 0,63 |
| - исполнение 20 | 2,80 | 3,10 |
| Средняя наработка на отказ, ч | 100000 | |
| Средний срок службы, лет | 10 | |
наносится на титульный лист руководства по эксплуатации типографским способом и в виде наклейки на корпус уровнемера.
Таблица 3
| Наименование | Количество |
| Уровнемер ультразвуковой | 1 шт. |
| Коннектор* | 1 шт. |
| Магнитный стилус* | 1 шт. |
| Дисплейный модуль ДМ-70** | 1 шт. |
| Портативный HART- коммуникатор** | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Паспорт | 1 экз. |
| Методика поверки МП 2511/0006-15 | 1 экз. |
| Примечания: * - поставляется только для уровнемеров ультразвуковых ТИТАН-253У (в зависимости от модификации); ** - поставляется по заказу только для уровнемеров ультразвуковых ТИТАН-270У | |
осуществляется по документу МП 2511/0006-15 «Уровнемеры ультразвуковые ТИТАН-253У, ТИТАН-270У Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 12 августа 2016 г.
Основные средства поверки:
- рулетка измерительная металлическая 2-го класса точности по ГОСТ 7502-98. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационных документах.
«Уровнемеры ультразвуковые ТИТАН-253У, ТИТАН-270У Технические условия. ТУ 4214-002-44345622-2015».
| Зарегистрировано поверок | 2077 |
| Поверителей | 27 |
