| Номер в госреестре | 65559-16 |
| Наименование СИ | Блоки детектирования |
| Обозначение типа СИ | БДПН-100 |
| Изготовитель | ООО НПП "Доза", г.Москва |
| Год регистрации | 2016 |
| Срок свидетельства | 27.10.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |

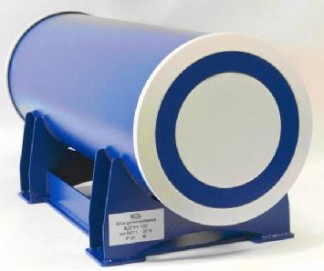

Блоки детектирования БДПН-100 (далее - блоки) предназначены для измерения плотности потока промежуточных нейтронов (далее - ПППН).
Блок детектирования БДПН-100 представляет собой функционально и конструктивно законченное устройство. Блок состоит из блока детектирования тепловых нейтронов БДТН-100Д, помещенного в защиту-замедлитель.
Принцип действия блоков основан на преобразовании потока тепловых нейтронов в электрические импульсы.
Блок детектирования БДТН-100Д состоит из:
- счетчика на основе 3He для преобразования потока тепловых нейтронов в электрические импульсы;
- усилителя-формирователя;
- высоковольтного преобразователя - для питания счетчика;
- дискриминатора - для отбора по амплитуде импульсов, поступающих с усилителя;
- процессорного модуля для расчета плотности потока и передачи данных через интерфейс RS-485.
Программное обеспечение (ПО) дозиметра состоит из двух ПО:
- встроенного программного обеспечения в виде программного кода (программа пользователя), записанного в постоянное запоминающее устройство (ПЗУ) блока с таблицами градуировочных коэффициентов и констант, имеющего наименование и свой номер версии исполнения;
- прикладного программного обеспечения «DWPТest», устанавливаемого на ПЭВМ, имеющего возможность считывания текущей измерительной информации с блока и установки (записи) параметров и констант в память блока.
Используемое программное обеспечение «DWPТest» носит служебный характер, используется для считывания, отображения, корректировки и записи параметров и данных, в измерениях не участвует и на метрологические характеристики средства измерений не влияет. Метрологически значимой частью ПО является встроенное ПО, включающее программу (код) пользователя и данные таблиц градуировочных коэффициентов и констант, записываемых в память блока.
Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО: | |
| Встроенное ПО | BDPN-100 |
| ПО «DWPТest» | «DWPТest» |
| Номер версии (идентификационный номер) ПО | |
| Встроенное ПО | Не ниже 02.01.4.ХХ.ХХ |
| ПО «DWPТest» | Не ниже 1.1.ХХ.ХХХХ |
| Цифровой идентификатор ПО | |
| Встроенное ПО | - |
| ПО «DWPТest» | 808E0f7b15cc156bc9dcce92b1489c20 |
| Алгоритм вычисления цифрового идентификатора Встроенное ПО ПО «DWPТest» | MD5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р50.2.077-2014 - средний.
Таблица 2
| Наименование параметра | Значение |
| Диапазон измерения плотности потока промежуточных нейтронов (ПППН), нейтр-см-2-с-1 | от 3 до 3 • 105 |
| Пределы допускаемой основной относительной погрешности измерений ПППН, % | ±30 |
| Время установления рабочего режима, мин., не более | 1 |
| Время непрерывной работы, ч, не менее | 24 |
| Нестабильность показаний за 24 ч непрерывной работы, %, не более | ±10 |
| Напряжение питания постоянного тока, В | 12-3 |
| Потребляемый ток, мА, не более | 400 |
| Г абаритные размеры, мм, не более - блок детектирования БДПН-100 (с кабельным разъемом) - блок детектирования БДТН-100 Д - защита | 650x250x266 090,5x455 620x250x266 |
| Масса, кг, не более - блок детектирования БДПН-100 (с кабельным разъемом) - блок детектирования БДТН-100 Д - защита | 33 2,0 31 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - предельное значение относительной влажности, % - атмосферное давление, кПа | от -10 до +60 до 98 % при 35 °С от 84,0 до 106,7 |
| Пределы допускаемой дополнительной относительной погрешности измерений, %: - при отклонении температуры окружающего воздуха относительно нормальных условий (от +20 до +25°С) - при повышении влажности окружающего воздуха до 98 % при +35°С и более низких температурах относительно нормальных условий (от 60 до 65 %) | ±10 ±10 |
| Средняя наработка на отказ, ч, не менее | 30 000 |
| Средний срок службы, лет, не менее (при условии замены узлов, выработавших свой ресурс) | 10 |
Примечание: Блок детектирования БДТН-100Д, входящий в состав БДПН-100, измеряет плотность потока тепловых нейтронов (ППТН). Измерение плотности потока промежуточных нейтронов (ПППН) возможно после размещения БДТН-100 внутри защиты ФВКМ.305139.011. ПППН равна плотности потока тепловых нейтронов умноженной на коэффициент перехода 3,3.
наносится фотоспособом на табличку, расположенную на корпусе блока и типографским способом на титульные листы руководства по эксплуатации ФВКМ.418252.001РЭ и паспорта ФВКМ. 418252.001ПС.
Комплект поставки соответствует таблице 3.
Таблица 3
| Обозначение | Наименование | Количество (шт.) |
| ФВКМ.418252.002 | Блок детектирования БДТН-100Д | 1 |
| ФВКМ.305139.011 | Защита | 1 |
| ФВКМ.004001 | Программное обеспечение «DWPTest» | * |
| ФВКМ.467110.009 | Преобразователь интерфейса ПИ-100 | * для поверки |
| Интерфейсный кабель (20 м.) | * для поверки | |
| Монтажный комплект | * | |
| ФВКМ.418252.001РЭ | Руководство по эксплуатации | 1 |
| ФВКМ.418252.001ПС | Паспорт | 1 |
| Упаковка транспортная | 1 | |
| * Поставляется в соответствии с условиями поставки | ||
осуществляется по документу ФВКМ.418252.001РЭ, раздел 4 «Методика поверки», утверждённому ФБУ «ЦСМ Московской области» (Центральное отделение) 29 августа 2016 г. Основное средство поверки:
- установка поверочная нейтронного излучения с плутоний-бериллиевым
(или калифорниевым) источником типа УКПН-2М-Д, диапазон воспроизведения плотности потока нейтронов от 10 до 400 нейтрсм" с" , погрешность ±8 % (Рег. № 31390-06).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт блока в виде оттиска клейма.
приведены в эксплуатационном документе.
1 ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия.
2 ГОСТ 29074-91 Аппаратура контроля радиационной обстановки. Общие требования.
3 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
4 ТУ 4361-032-31867313-2016 Блок детектирования БДПН-100. Технические условия.
| Зарегистрировано поверок | 59 |
| Поверителей | 4 |
| Актуальность данных | 16.09.2024 |
