| Номер в госреестре | 65562-16 |
| Наименование СИ | Тахеометры электронные |
| Обозначение типа СИ | CX-100LN |
| Изготовитель | "Topcon Corporation", Япония |
| Год регистрации | 2016 |
| Срок свидетельства | 27.10.2021 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |

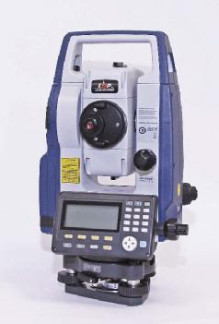

Тахеометры электронные CX-100LN (далее - тахеометры) предназначены для измерения расстояний, горизонтальных и вертикальных углов при выполнении кадастровых и землеустроительных работ, а также при создании и обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах.
Тахеометры электронные CX-100LN- геодезические приборы, принцип действия которых заключается в измерении углов поворота линии визирования зрительной трубы в горизонтальной и вертикальной плоскостях, с возможностью одновременного измерения расстояний до объектов вдоль линии визирования.
Принцип измерения углов поворота зрительной трубы в горизонтальной и вертикальной плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах располагаются кодовые дорожки (диски), дающие возможность на основе сочетания прозрачных и непрозрачных полос получать при пропускании через них света лишь два сигнала: "темно -светло", которые принимаются фотоприёмником. Сигнал, принятый фотоприемником, поступает в электронную часть датчика угла, где происходит вычисление угла поворота зрительной трубы.
Измерение расстояний производится импульсным дальномером, принцип действия которого основан на измерении времени прохождения импульса лазерного излучения до объекта измерений и обратно. Излучатель дальномера вырабатывает зондирующий световой импульс и через формирующую оптику посылает его в направлении объекта, до которого измеряется расстояние. Попадая на объект, импульс лазерного излучения отражается в сторону дальномера, и с помощью приемной оптики, фокусируется на фоточувствительной площадке приемного фотодиода.
Лазерный дальномер тахеометров может работать с применением призменных отражателей (отражательный режим) или по диффузным объектам (в диффузном режиме).
Длина волны лазерного излучения дальномера - 690 нм, класс 2 (при измерении в отражательном / диффузном режиме) в соответствии со стандартом IEC 60825-1 «Безопасность лазерных изделий».
Выпускаемые модификации тахеометров различаются погрешностью измерений расстояний, а также погрешностью измерений углов.
Конструктивно тахеометры выполнены единым блоком. На передней панели тахеометров расположена панель управления с жидкокристаллическим дисплеем и кнопками управления, а также наводящий винт вертикального круга. На задней панели тахеометров расположен входной зрачок оптического центрира. На боковых панелях тахеометров расположены наводящий винт горизонтального крута, отсек под аккумуляторную батарею, кнопка взятия отсчёта, а также порты USB и RS-232 для подключения к внешним устройствам накопления данных и ПК.
Результаты измерений выводятся на дисплей, регистрируются во внутренней памяти и впоследствии могут быть переданы на внешние устройства.
Пломбирование крепёжных винтов корпуса не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей. Все внутренние винты залиты специальным лаком.
Тахеометры имеют встроенное программное обеспечение (далее - ПО) «DCPU». ПО предназначено для обеспечения взаимодействия узлов прибора, проведения измерений, обработки, сохранения и экспорта измеренных величин, а также импорта исходных данных.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | DCPU |
| Номер версии (идентификационный номер ПО), не ниже | 1-7.01E1 02 |
| Цифровой идентификатор ПО | ED808323 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077 -2014.
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение характеристики |
| Модификация | CX-102LN CX-105LN CX-102LNL CX-105LNL |
| Увеличение зрительной трубы, крат, не менее | 30 |
| Диаметр входного зрачка, мм, не менее | 45 |
| У гловое поле зрения зрительной трубы, не менее | 1°30' |
| Наименьшее расстояние визирования, м, не более | 1,4 |
| Цена деления круглого установочного уровня, / мм | 10 / 2 |
| Диапазон компенсации компенсатора, ...', не менее | ±6 |
| Наименование характеристики | Значение характеристики | |||
| Модификация | CX-102LN | CX-105LN | CX-102LNL | CX-105LNL |
| Пределы допускаемой систематической составляющей погрешности компенсации компенсатора, ..." | ±1 | |||
| Дискретность отсчитывания измерений: - углов, ..." - расстояний, мм | 1 / 5 1 / 10 | |||
| Диапазон измерений: углов, ...° расстояний, м, не менее: - отражательный режим (1 призма) - диффузный режим - диффузный режим увеличенной дальности | от 0 до 360 от 1,4 до 3000,0 от 1,5 до 250,01) от 5 до 20001) от 5 до 7002) | |||
| Г раницы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,95), ..." | ±4 | ±10 | ±4 | ±10 |
| Допускаемая средняя квадратическая погрешность измерений углов, . " | 2 | 5 | 2 | 5 |
| Границы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм: - отражательный режим (1 призма) - диффузный режим - диффузный режим увеличенной дальности: от 5 до 500 м включ. св. 500 до 2000 м включ. | ±2-(2+2-10-6-D) ±10 ±2-(10+10-10-6-D) ±2-(10+23-10-6-D) где D - измеряемое расстояние, мм | |||
| Допускаемая средняя квадратическая погрешность измерений расстояний, мм: - отражательный режим (1 призма) - диффузный режим - диффузный режим увеличенной дальности: от 5 до 500 м включ. св. 500 до 2000 м включ. | 2+2-10-6-D 5 10+10-10-6-D 10+23-10-6-D где D - измеряемое расстояние, мм | |||
| Источник электропитания Напряжение питания, В Ёмкость, Ач | Внутренний аккумулятор 7,2 5,240 | |||
| Диапазон рабочих температур, °С | от -20 до +60 | от -35 до +60 | ||
| Г абаритные размеры (Д х Ш х В), мм, не более | 181х191х 358 | 174х191х 358 | 181х191х 358 | 174х191х 358 |
| Наименование характеристики | Значение характеристики |
| Модификация | CX-102LN CX-105LN CX-102LNL CX-105LNL |
| Масса, кг, не более | 5,6 |
| 1) - Измерения на поверхность соответствующей белой поверхности пластины Кодак с коэффициентом отражения 90 % по ГОСТ 8.557-2007. 2) - Измерения на поверхность соответствующей белой поверхности пластины Кодак с коэффициентом отражения 18 % по ГОСТ 8.557-2007. | |
наносится печатным способом на титульный лист руководства по эксплуатации и наклейкой на корпус тахеометров.
Таблица 3 - Комплект поставки тахеометров CX-100LN
| Наименование | Количество, ед. |
| Тахеометр электронный | 1 |
| Трегер | 1 |
| Карта памяти USB | 1 |
| Набор инструментов для юстировки | 1 |
| Транспортировочный кейс | 1 |
| Комплект плечевых ремней | 1 |
| Крышка объектива | 1 |
| Защитная бленда на объектив | 1 |
| Салфетка | 1 |
| Аккумулятор | 1 |
| Зарядное устройство | 1 |
| Методика поверки МП АПМ 35-16 | 1 |
| Руководство по эксплуатации на русском языке | 1 |
осуществляется по документу МП АПМ 35-16 «Тахеометры электронные CX-100LN. Методика поверки», утверждённому ООО «Автопрогресс-М» 12 июля 2016 г.
Основные средства поверки:
- стенд универсальный коллиматорный ВЕГА УКС (рег. № 44753-16);
- тахеометр электронный 1 разряда по ГОСТ Р 8.750-2011.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
1 ГОСТ Р 53340-2009 Приборы геодезические. Общие технические условия
2 Государственная поверочная схема для средств измерений плоского угла, утверждённая приказом Федерального агентства по техническому регулированию и метрологии от 19 января 2016 г. № 22
3 ГОСТ Р 8.750-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений
4 Техническая документация «TOPCON CORPORATION», Япония
| Зарегистрировано поверок | 413 |
| Поверителей | 28 |
| Актуальность данных | 22.11.2024 |
