| Номер в госреестре | 65570-16 |
| Наименование СИ | Стенды испытательные одноосевые |
| Обозначение типа СИ | СИО-1 |
| Изготовитель | ООО "НПК "Диагностика", г.С.-Петербург |
| Год регистрации | 2016 |
| Срок свидетельства | 27.10.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Стенды испытательные одноосевые СИО-1 (далее по тексту - стенды) предназначены для измерений угловой скорости.

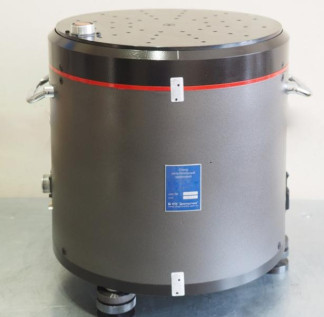

Стенд представляет собой оптико-механический аппаратно-программный комплекс и состоит из электромеханического блока и пульта управления (ПУ).
В состав электромеханического блока входит механическая система, источники питания и двигатель.
В механической системе в радиальных подшипниках установлен вал. Сверху с валом соединена планшайба для установки и закрепления исследуемого изделия. Вал приводится во вращение с помощью двигателя, установленного внутри электромеханического блока и подключённого к электрическим контактам источников питания.
На подвижной планшайбе и неподвижном корпусе установлены разъёмы, соединённые между собой через токосъёмник.
ПУ включает в себя контроллер управления двигателем. Конструктивно ПУ представляет собой портативное устройство, задающее параметры и направление движения планшайбы. ПУ снабжён ЖК экраном, на котором отображается версия программного обеспечения и текущее значение заданной частоты вращения. ПУ электрическими соединениями подключён к двигателю.
Программное обеспечение (ПО) является встроенным и загружается в память контроллера пульта управления при его производстве и может быть изменено в эксплуатации только в сервисных центрах специалистами, прошедшими обучение на заводе-изготовителе и имеющими право на пломбирование изделия.
Программное обеспечение реализует функциональность стенда и обеспечивает выполнение следующих функций:
- управление приводом стенда;
- задание и отображение значения угловой скорости;
- проведение и отображение результатов измерений.
ПО недоступно для изменения вне заводских условий без использования специального оборудования производителя. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения стенда
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | ДИАГ.764000.001 1.1 |
| Номер версии (идентификационный номер) ПО | 1.1 и выше |
| Цифровой идентификатор (контрольной суммы исполняемого кода) ПО | 421 c277b07b9ee2b0158cc4939138eaa, md5 |
| Примечание: Значение контрольной суммы приведено для версии 1.1. | |
Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014.
Таблица 2 - Метрологический и технические характеристики стенда
| Наименование характеристики | Значение |
| Диапазон измерений угловой скорости, °/с | ±480 |
| Дискретность задания угловой скорости, °/с | 0,1 |
| Пределы допускаемой относительной погрешности измерений угловой скорости при измерении на угле 15°, % - для угловой скорости 1°/с; | ±2,5 |
| - для угловой скорости в диапазоне от 1,1 до 4 вкл. °/с; | ±1,0 |
| - для угловой скорости в диапазоне от 4,1 до 7 вкл. °/с. | ±0,5 |
| Пределы допускаемой относительной погрешности измерений | |
| угловой скорости при измерении на угле 360° для угловой | ±0,1 |
| скорости в диапазоне от 6 до 480 °/с, % | |
| Параметры электропитания: | |
| напряжение, В | 230±23 |
| частота, Гц | 50±1 |
| Потребляемая мощность, Вт, не более | 500 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от плюс 10 до плюс 35 |
| - относительная влажность воздуха, %, не более | 85 |
| Масса, кг, не более | |
| - электромеханический блок | 35 |
| - пульт управления | 0,6 |
| Г абаритные размеры, мм, не более электромеханический блок - диаметр | 350 |
| - высота | 380 |
| пульт управления - длина | 210 |
| - ширина | 110 |
| - высота | 70 |
| Г рузоподъёмность стенда, кг, не более | 10 |
| Средний срок службы, лет | 5 |
| Средняя наработка на отказ, ч | 20000 |
наносится на лицевую панель пульта управления и информационную табличку электромеханического блока фотохимическим методом, на титульный лист паспорта и руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность стенда
| Наименование | Обозначение | Количество |
| 1 Электромеханический блок | ДИАГ.764000.001 | 1 шт. |
| 2 Пульт управления | 1 шт. | |
| 3 Комплект соединительных кабелей | 1 шт. | |
| 4 Руководство по эксплуатации | ДИАГ. 764000.001 РЭ | 1 экз. |
| 5 Паспорт | ДИАГ. 764000.001 ПС | 1 экз. |
| 6 Стенды испытательные одноосевые СИО-1. Методика поверки | МП 253-203-2016 | 1 * 1 экз. |
| * - один экземпляр в один адрес поставки | ||
осуществляется по документу МП 253-203-2016 «Стенды испытательные одноосевые СИО-1. Методика поверки», утверждённому ФГУП «ВНИИМ им. Д. И. Менделеева» 16.07.2016 г. Основные средства поверки:
- тахометр универсальный цифровой ТЕSTO-470, рег. № 32471-06;
- призма правильная многогранная ППМ 4-24-1, рег. № 62371-15.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на информационную табличку электромеханического блока.
приведены в эксплуатационном документе.
1 ДИАГ.764000.001 ТУ «Стенд испытательный одноосевой СИО-1. Технические условия».
| Зарегистрировано поверок | 54 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
