| Номер в госреестре | 65572-16 |
| Наименование СИ | Установки поверочные для средств измерений коэффициента амплитудной модуляции |
| Обозначение типа СИ | РЭКАМ-2 |
| Изготовитель | ООО "НПП "Радио, приборы и связь", г.Нижний Новгород |
| Год регистрации | 2016 |
| Срок свидетельства | 27.10.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки поверочные для средств измерений коэффициента амплитудной модуляции РЭКАМ-2 (далее по тексту - установки) предназначены для воспроизведения, хранения и передачи размера единицы коэффициента амплитудной модуляции (далее - КАМ) высокочастотных колебаний.
Принцип действия установки основан на использовании активной многозначной меры -калибратора КАМ с формирователем на нескольких несущих частотах и широкодиапазонного компаратора амплитудной модуляции (далее - АМ), с помощью которого единица КАМ передается во всем требуемом диапазоне несущих частот другим средствам измерений.
Принцип действия калибратора КАМ основан на формировании с помощью линейного амплитудного модулятора эталонного сигнала с КАМ в реперной точке равным 100 %.
Для воспроизведения сигналов с калиброванными значениями КАМ в пределах от 0,1 до 99,999 % используется прецизионный делитель модулирующего напряжения.
Для совместной работы калибратора КАМ, компаратора АМ и внешнего средства измерений (которому передается единица КАМ) в составе установки имеется коммутатор сигналов.
Управление установкой осуществляется программным способом от персонального компьютера (далее - ПК) со специальным программным обеспечением (далее - ПО) по интерфейсам USB, RS-232 и RS-485 через встроенный в калибратор КАМ контроллер (устройство управления).
Требования к ПК: процессор с тактовой частотой 1 ГГц или выше, оперативная память не менее 1 Гб, пространство на жестком диске до 150 МБ, наличие дисковода для CD-дисков или DVD-дисков, наличие интерфейсов USB (обязательно) и RS-232 (опционально).

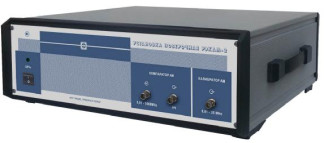

Конструктивно установка выполнена в металлическом корпусе настольного типа, содержащего калибратор КАМ, компаратор АМ, коммутатор сигналов и контроллер (устройство управления).
ПО установки состоит из встроенного и внешнего ПО.
Встроенное ПО, устанавливаемое изготовителем и реализованное в виде микропроцессорных программ в контроллере установки, является неотъемлемой частью установки.
Встроенное ПО решает в установке задачи управления узлами по последовательным каналам, измерения напряжений и частот сигналов, хранение постоянных и перепрограммируемых данных, а также калибровочных коэффициентов конкретного экземпляра установки, связь с компьютером по интерфейсам.
В установке имеется защита встроенного ПО от преднамеренных и непреднамеренных изменений:
- конструкция установки исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию - без нарушения целостности конструкции установки и заводских пломб невозможно удаление/замена контроллера или замена встроенного ПО;
- доступ к калибровочным и регулировочным коэффициентам со стороны интерфейса защищен паролем.
Внешнее ПО устанавливается на ПК, функционирует в операционной системе семейства Windows 2000/ХР/Vistа/7/8/8.1 и выполняет функции задания режимов работы, обработку входных сигналов, отображения результатов измерений.
Метрологически значимыми частями внешнего ПО являются файлы Metrology.dll и Chv.Classes.dll.
Метрологические характеристики установки нормированы с учетом влияния ПО.
Идентификационные данные (признаки) ПО установки приведены в таблице 1.
Таблица 1 - Идентификационные данные (признаки) ПО
| Идентификационные данные (признаки) | Значение | ||
| встроенное ПО | внешнее ПО | ||
| Идентификационное наименование ПО | - | Metrology.dll | Chv.Classes.dll |
| Номер версии (идентификационный номер) ПО | 02.03.11 | 1.0.0.0 | 1.0.0.0 |
| Цифровой идентификатор ПО | BA52FF25 по CRC32 | 3182AE28 по CRC32 | 1C0E4DE1 по CRC32 |
Защита ПО установок от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
| Номинальные значения несущих частот / калибратора КАМ, МГц | 0,01; 0,035; 0,1; 0,35; 1; 4; 25 |
| Пределы допускаемой абсолютной погрешности установки несущей частоты/н, Гц | ±1-10-5/н |
| Диапазон воспроизводимых значений КАМ, % | от 0,01 до 100 |
| Дискретность установки значений КАМ, % | 0,01 |
| Диапазон модулирующих частот в режиме работы от встроенного генератора, кГц | от 0,02 до 200 |
| Пределы допускаемой абсолютной погрешности воспроизведения пиковых (АМ) и средних квадратических (АМскз) значений КАМ, % | АМ = ±(А0-М + 3 • АМш) АМскз = ±(А0-М + АМш), где А0 - множитель в относительных единицах, значения которого приведены в таблице 3; М - значение КАМ, воспроизводимое установкой; АМш - составляющая погрешности за счет амплитудного шума и фона АМ сигналов, значения которой приведены в таблице 4 |
| Диапазон частот компаратора АМ, МГц | от 0,01 до 1000 |
| Пределы допускаемой случайной составляющей абсолютной погрешности передачи единицы КАМ, % | ±(3-10-4-М + ДМш), где М - воспроизводимое и компарируемое значение КАМ в процентах модуляции |
| Номинальный уровень выходного напряжения АМ сигналов калибратора КАМ, мВ | 220 ± 22 |
| Диапазон изменения выходного напряжения АМ сигналов, дБ | от 0 до минус 20 |
| Напряжение питания от сети переменного тока частотой (50 ±0,5) Гц, В | 220±22 |
| Потребляемая мощность (без ПК), В А, не более | 65 |
| Г абаритные размеры (длина х ширина х высота) установки (без ПК), мм, не более | 450x485x215 |
| Масса установки (без ПК), кг, не более | 15 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа (мм рт. ст.) - относительная влажность окружающего воздуха при температуре 20 °С, %, не более | от 15 до 25 от 70 до 106,7 (от 525 до 800) 80 |
Таблица 3 - Значения множителя Ао
| Несущая частота/н, МГц | Диапазон модулирующих частот, кГц | Множитель А0 |
| 0,01 | от 0,02 до 0,40 | 0,0020 |
| 0,035 | от 0,02 до 1,00 | 0,0020 |
| 0,1; 0,35 | от 0,02 до 20,00 | 0,0020 |
| 1 | от 0,02 до 100,00 | 0,0020 |
| Несущая частота/н, МГц | Диапазон модулирующих частот, кГц | Множитель Ао |
| 4 | от 0,02 до 100,00 | 0,0020 |
| 25 | от 0,02 до 100,00 | 0,0015 |
| св. 100 до 200 | 0,0020 |
Таблица 4 - Значения составляющей погрешности АМш
| Несущая частота /н, МГц | Амплитудный шум и фон сигналов, АМш, % (эфф) | |||
| полоса от 0,3 до 3,4 кГц | полоса от 0,02 до 20 кГц | полоса от 0,02 до 60 кГц | полоса от 0,02 до 200 кГц | |
| 25 | 0,007 | 0,015 | 0,025 | 0,045 |
| 1; 4 | 0,01 | 0,02 | 0,035 | 0,06 |
| 0,35 | 0,01 | 0,02 | 0,035 | - |
| 0,1 | 0,01 | 0,02 | - | - |
| 0,035 | 0,01 | - | - | - |
| 0,01 | 0,01 % в полосе от 0,02 до 1,5 кГц | |||
наносится на переднюю панель корпуса установки методом офсетной печати и типографским способом на титульном листе документа «Установка поверочная для средств измерений коэффициента амплитудной модуляции РЭКАМ-2. Руководство по эксплуатации РПИС.411166.022 РЭ».
Комплект поставки установки приведен в таблице 5.
Таблица 5 - Комплект поставки
| Наименование | Обозначение | Количество |
| Установка поверочная для средств измерений коэффициента амплитудной модуляции РЭКАМ-2 | РПИС.411166.022 | 1 |
| Кабель соединительный ВЧ | РПИС.685.672.003 | 1 |
| Кабель | РПИС.685.611.096 | 1 |
| Шнур соединительный | РКК/H05VV-F,3x0,75 мм (каталог ELFA) или SCZ-1R (АО «Бурый медведь») | 1 |
| Компакт-диск CD-ROM с ПО | РПИС.00022 | 1 |
| Руководство по эксплуатации | РПИС.411166.022 РЭ | 1 |
| Формуляр | РПИС.411166.022 ФО | 1 |
| Методика поверки | РПИС.411166.022 МП | 1 |
| Ящик (кейс) укладочный | - | 1 |
осуществляется по документу РПИС.411166.022 МП «Инструкция. Установки поверочные для средств измерений коэффициента амплитудной модуляции РЭКАМ-2. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 22 августа 2016 года.
Основные средства поверки:
- государственный первичный эталон единицы коэффициента амплитудной модуляции высокочастотных колебаний ГЭТ 180-2010, приказ № 2289 от 18 июня 2010 г., фиксированные частоты 0,01; 0,035; 0,1; 0,35; 1; 4 и 25 МГц, диапазон коэффициентов амплитудной модуляции от 0,1 до 100 %, диапазон модулирующих частот от 0,02 до 200 кГц, неисключенная систематическая погрешность не более ±0,1 %;
- частотомер электронно-счетный вычислительный Ч3-64, регистрационный № 9135-83, диапазон измерений от 5 Гц до 1,0 ГГц, пределы допускаемой относительной погрешности измерений частоты fx непрерывных сигналов ±[5о + (fxt^)-1], где 5о - относительная погрешность по частоте опорного генератора, tCT - установленное время счета;
- осциллограф цифровой запоминающий WaveRunner 104Xi, регистрационный № 34872-07, полоса пропускания 1 ГГц, диапазон коэффициента отклонения (К0) при нагрузке 50 Ом от 2 мВ/дел до 1В/дел, пределы допускаемой абсолютной погрешности измерений напряжения (U) при нагрузке 50 Ом ±(1,5-10-2-U + 0,5-10-2-8-К0) В.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в виде наклейки или оттиска поверительного клейма на свидетельство о поверке.
приведены в эксплуатационном документе.
1 ГОСТ Р 8.717-2010 ГСИ. Государственная поверочная схема для средств измерений коэффициента амплитудной модуляции высокочастотных колебаний
2 Установка поверочная для средств измерений коэффициента амплитудной модуляции РЭКАМ-2. Технические условия РПИС.411166.022 ТУ.
