| Номер в госреестре | 65575-16 |
| Наименование СИ | Резервуары железобетонные вертикальные цилиндрические |
| Обозначение типа СИ | ЖБР |
| Изготовитель | Управление строительства Костромской ГРЭС, г.Волгореченск |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Резервуары железобетонные вертикальные цилиндрические ЖБР (далее - резервуары) предназначены для измерений объема нефтепродуктов.
Принцип действия резервуаров основан на заполнении их нефтепродуктом. Уровень заполнения резервуара соответствует определенному объему нефтепродукта.
Резервуар состоит из железобетонных блоков и представляет собой заглубленную сборную цилиндрическую конструкцию. Основание резервуара состоит из отдельно стоящих железобетонных башмаков стаканного типа Ф-1 и кольцевого железобетонного фундамента. Днище резервуара - монолитная железобетонная плита для создания уклона, покрытая слоем рубероида. Стены резервуара состоят из стеновых панелей ПСК-30-96. В качестве несущих конструкций перекрытий и кровли используются балки Б-1, Б-2, плиты покрытия ПП-1, ПП-2, ПП-2А, ПП-3, ПП-4, ПП-4 А., ПП-5, ПП-5А, ПП-5Б. Кровля резервуара состоит из теплоизоляционного слоя полистиролбетона с уклоном от центра к краям, армированной бетонной подготовки, защитного покрытия геотекстиля, гидроизоляционного слоя Sikaplan 12 VGWT с механическим креплением.
Резервуар оборудован мазутопроводами, люками, в том числе люком-лазом, замерным люком, люком для отбора проб, металлической лестницей для спуска внутрь резервуара, уровнемером, датчиками температуры, двумя дыхательными патрубками с огнепреградителями ОП-500-А-А и вентиляционными патрубками ПВ-500, кровельными дефлекторами типа TERMOCLIP Д 160.
Резервуары имеют модификации ЖБР-10000, ЖБР-20000 и ЖБР-30000, которые отличаются геометрическими размерами и номинальной вместимостью.
Резервуары установлены на территории филиала «Костромская ГРЭС» ОАО «ИНТЕР РАО - Электрогенерация».

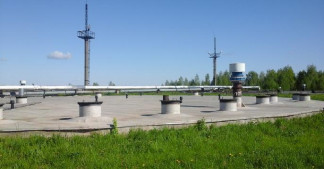

Общий вид резервуаров представлен на рисунках 1, 2, 3, 4. Пломбирование резервуаров железобетонных вертикальных цилиндрических ЖБР не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |||
| Резервуар | ЖБР-10000 №2 | ЖБР-10000 №3 | ЖБР-20000 №10 | ЖБР-30000 №21 |
| Номинальная вместимость, м3 | 10000 | 10000 | 20000 | 30000 |
| Вместимость резервуара на максимальной высоте наполнения, м3 | 10407,010 | 10473,404 | 20133,311 | 30074,942 |
| Пределы относительной погрешности измерений объема, % | ±0,2 | |||
| Вместимость мертвой полости, м3 | 14,340 | 14,230 | 14,235 | 18,064 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | |||
| Резервуар | ЖБР-10000 №2 | ЖБР-10000 №3 | ЖБР-20000 №10 | ЖБР-30000 №21 |
| Базовая высота резервуара, мм | 8670 | 8560 | 9930 | 9870 |
| Внешний диаметр, мм | 41369 | 41500 | 53480 | 65419 |
| Температура окружающей среды при эксплуатации, °С | от -40 до +40 | |||
| Температура жидкости, °С | от 0 до +90 | |||
| Плотность жидкости, кг/м3, не более | 1100 | |||
наносится на титульный лист паспорта резервуара методом печати. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт |
| Резервуар железобетонный вертикальный цилиндрический | ЖБР-10000 | 2 |
| ЖБР-20000 | 1 | |
| ЖБР-30000 | 1 | |
| Паспорт | 4 | |
| Градуировочная таблица | 4 |
осуществляется по документу РМГ 110-2010 «ГСИ. Резервуары железобетонные цилиндрические со сборной стенкой вместимостью до 30000 м3. Методика поверки геометрическим методом».
Основные средства поверки:
Рулетка измерительная с грузом 2-го класса точности по ГОСТ 7502-98 (регистрационный номер 29631-05), верхний предел измерений 20 м;
Линейка измерительная по ГОСТ 427-75 (регистрационный номер 20048-05), диапазон измерений от 0 до 300 мм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
РМГ 116-2011 ГСИ. Резервуары магистральных нефтепроводов и нефтебаз. Техническое обслуживание и метрологическое обеспечение в условиях эксплуатации
РМГ 110-2010 ГСИ. Резервуары железобетонные цилиндрические со сборной стенкой вместимостью до 30000 м . Методика поверки геометрическим методом
РД 153-39.4-078-01 Правила технической эксплуатации резервуаров магистральных нефтепроводов и нефтебаз
