Генераторы-калибраторы временных интервалов DG535, 65577-16

Генераторы-калибраторы временных интервалов DG535 (далее - генераторы) предназначены для формирования синхронизированных между собой временных интервалов и импульсов заданной длительности.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	65577-16
Наименование СИ	Генераторы-калибраторы временных интервалов
Обозначение типа СИ	DG535
Изготовитель	"Stanford Research Systems, Inc.", США
Год регистрации	2016
Срок свидетельства	27.10.2026
МПИ (интервал между поверками)	1 год
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Генераторы имеют четыре канала A, B, C, D, в которых время задержки tA, tB, tC, tD переднего фронта импульсов устанавливается в пределах от 0 до 1000 с относительно переднего фронта задающего импульса То. Запуск производится от внутреннего или внешнего триггера TRIG. Время задержки в каждом из каналов A, B, C, D устанавливается независимо. Разъемы каналов То, A, B, C, D выведены на переднюю панель.

Генераторы имеют также два независимых канала AB и CD, длительность импульсов в которых определяется разностью установленных задержек |tA - tB|, |tc - tD|. Каждый из двух каналов имеет прямой и инверсный выходы, выведенные на переднюю панель.

Задержки tA, tB, tC, tD формируются с привязкой временной шкалы к внутреннему опорному генератору или внешнему источнику синхронизации частотой 10 МГц. Разъем выхода внутреннего опорного генератора и внешнего источника выведен на заднюю панель.

Уровни напряжения импульсов задаются произвольно путем регулировки смещения и амплитуды (в пределах от минус 3 до плюс 4 В), или выбором стандартных уровней напряжения (TTL, NIM, ECL).

В качестве опции на задней панели могут быть установлены пять мощных выходов, на которых формируются импульсы длительностью 1 мкс, передние фронты которых соответствуют передним фронтам импульсов в каналах To, A, B, C, D на передней панели, а амплитуда импульсов примерно в 8 раз больше.

Задаваемые параметры индицируются на монохромном жидкокристаллическом дисплее.

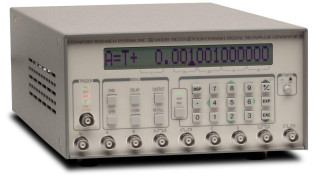

Конструктивно генераторы выполнены в виде моноблока в настольном исполнении.

По заказу могут быть поставлены модули обострения фронтов (переднего фронта O4A и заднего фронта O4B), а также тройник смещения O4C для использования модулей обострения на мощных выходах задней панели.

Дистанционное управление генераторами осуществляется через разъем на задней панели по интерфейсу GPIB (IEEE-488)

Программное обеспечение

Программное обеспечение, установленное на внутренний контроллер, по структуре является целостным, служит для управления режимами работы и задания параметров импульсов.

Уровень защиты от непреднамеренных и преднамеренных изменений - «низкий» по Р50.2.077-2014 (класс риска “A” по WELMEC 7.2, Issue 5).

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование	DG535 Firmware
Номер версии (идентификационный номер)	2.0 и выше

Технические характеристики

представлены в таблице 2.

Таблица 2 - Метрологические и технические характеристики

Наименование	Значение
Параметры временных интервалов
Диапазон установки времени задержки, с	от 0 до 1000
Дискретность установки времени задержки, пс	5,0
Пределы допускаемой относительной погрешности 6о частоты опорного генератора
стандартное исполнение	±25-10'6
опция 03	: МО'6
Пределы допускаемой абсолютной погрешности установки времени задержки t, нс	±(60^ + t0), to = 1,5 нс
Параметры импульсов на разъемах передней панели
Расчетное сопротивление нагрузки	“50 Ом” или “High”
Длительность фронта, типовое значение, нс	от 2 до 3
Скорость нарастания, В/нс	1,0
Амплитуда напряжения импульсов (нормальная и инверсная поля	зности), В
TTL	от 0 до 4
ECL	от минус 1,8 до минус 0,8
NIM	от минус 0,8 до 0
произвольная (регулируемые смещение и амплитуда)	от минус 3 до плюс 4
Пределы допускаемой абсолютной погрешности установки амплитуды напряжения U, мВ	±(3-10-2-U + U0), U0 = 50 мВ
Параметры импульсов на разъемах задней панели, опция 02
Расчетное сопротивление нагрузки	“50 Ом”
Длительность импульсов, мкс	1,0
Максимальная амплитуда импульсов, В	32
Максимальная сила тока в нагрузке, мА	0,8
Параметры модуля обострения переднего фронта, опция O4A (SRD1)
Амплитуда импульсов, В	от 0,5 до 2,0
Постоянное смещение, В	минус 0,8
Длительность переднего фронта, пс, не более	100
Длительность заднего фронта, нс, не более	2,0
Параметры модуля обострения заднего фронта, опция O4B
Амплитуда импульсов, В	от минус 0,5 до минус 2,0
Постоянное смещение, В	0,8
Длительность заднего фронта, пс, не более	100
Длительность переднего фронта, нс, не более	2,5
Общие технические характеристики
Тип коаксиальных соединителей	BNC(f)
Г абаритные размеры, ширина х высота х глубина, мм	216 х 121 х 356
Масса, кг, не более	4,55
Потребляемая мощность от сети 220 В; 50 Гц, Вт, не более	70
Рабочие условия применения
температура окружающей среды, °С	от 15 до 25
относительная влажность воздуха при температуре до 25 °C, %	до 80
Безопасность	по ГОСТ IEC 61010-1-2014
Электромагнитная совместимость	по ГОСТ Р МЭК 61326-1-2014

Знак утверждения типа

наносится на переднюю панель корпуса в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Комплектность генераторов приведена в таблице 3.

Наименование и обозначение	Кол-во
Генератор-калибратор временных интервалов DG535	1 шт.
Кабель сетевой	1 шт.
Опции	по заказу
Руководство пользователя	1 шт.
Методика поверки DG535-2016-МП	1 шт.

Поверка

осуществляется по документу DG535-2016-MQ «Генераторы-калибраторы временных интервалов DG535. Методика поверки», утвержденному ООО «КИА» 01.09.2016 г.

Основные средства поверки:

- осциллограф цифровой Tektronix DPO7254C, Госреестр № 53325-13;

- стандарт частоты рубидиевый FS725, Госреестр № 31222-06;

- частотомер универсальный Tektronix FCA3000, Госреестр № 51532-12.

Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на переднюю панель корпуса генераторов.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Нормативные документы, устанавливающие требования к генераторам-калибраторам временных интервалов DG535

1 ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.

2 ГОСТ 8.129-2013. ГСИ. Государственная поверочная схема для средств измерений времени и частоты.

3 ГОСТ Р МЭК 61326-1-2014. Оборудование электрическое для измерения, управления и лабораторного применения. Требования электромагнитной совместимости. Часть 1. Общие требования.

4 ГОСТ IEC 61010-1-2014. Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования.
