| Номер в госреестре | 65579-16 |
| Наименование СИ | Датчики вибрации |
| Обозначение типа СИ | ИВД-4 |
| Изготовитель | ООО "Прософт-Системы", г.Екатеринбург |
| Год регистрации | 2016 |
| Срок свидетельства | 27.10.2021 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики вибрации ИВД-4 (в дальнейшем датчики) предназначены для измерений мгновенного значения виброускорения и среднего квадратического значения (далее СКЗ) виброскорости.
Принцип действия датчиков основан на преобразовании ускорения контролируемого объекта в пропорциональный электрический сигнал. Далее сигнал с первичного преобразователя усиливается и подвергается частотной фильтрации. Затем, с помощью АЦП микроконтроллера, сигнал преобразовывается в цифровую форму. Микроконтроллер интегрирует сигнал, пропорциональный ускорению, и формирует выходной сигнал СКЗ виброскорости в цифровом виде по интерфейсу RS-485 и в виде унифицированного токового сигнала от 4 (или 0) до 20 мА. С помощью преобразователя напряжение-ток происходит формирование выходного токового (неунифицированного) сигнала, пропорционального мгновенному значению виброускорения.

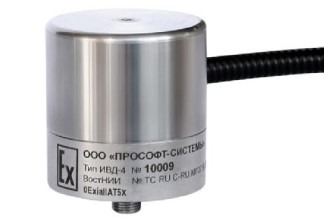

Конструктивно датчик выполнен в виде моноблока со встроенным кабелем для внешних соединений.
Датчик имеет степень защиты от проникновения посторонних предметов: IP67. Режим работы датчика - непрерывный.
Датчик имеет несколько вариантов исполнения, которые отличаются видом выходных сигналов.
Датчики ИВД-4 имеют внешнее и встроенное программное обеспечение.
Внешнее программное обеспечение (программа ConfiglVD), предназначенное для установки на персональный компьютер под управлением операционной системы семейства Microsoft Windows, которое служит для считывания результатов измерений.
Встроенное программное обеспечение служит для обработки информации.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование встроенного ПО | IVD3 PIEZO V3.bin |
| Номер версии (идентификационный номер) встроенного ПО | не ниже 3.00 |
| Идентификационное наименование внешнего ПО | ConfigIVD Application |
| Номер версии (идентификационный номер) внешнего ПО | не ниже 4.5.0.2 |
| Цифровой идентификатор ПО | - |
Защита программы от преднамеренного воздействия обеспечивается паролем.
Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «средний».
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значения |
| Диапазон измерений мгновенного значения виброускорения, м/с | от 0,2 до 45,0 |
| Диапазон измерений СКЗ виброскорости, мм/с | от 0,5 до 30,0 |
| Диапазон рабочих частот при измерении мгновенного значения виброускорения и СКЗ виброскорости, Гц | от 10 до 1000 |
| Диапазоны выходного сигнала постоянного тока, мА | от 0 до 20 от 4 до 20 |
| Пределы допускаемой основной относительной погрешности измерений мгновенного значения виброускорения и СКЗ виброскорости, % | ±10 |
| Относительный коэффициент поперечного преобразования, %, не более | 5 |
| Пределы допускаемой дополнительной относительной погрешности измерений мгновенного значения виброускорения и СКЗ виброскорости, вызванной изменением температуры окружающего воздуха, % / °C | ±0,1 |
| Напряжение питания (пост.), В | от 12 до 26 |
| Нормальная область значений температуры, °С | 20±5 |
| Рабочие условия эксплуатации: диапазон рабочих температур, °С | от минус 60 до плюс 85 |
| Масса с кабелем 3,5 м, кг, не более | 0,3 |
| Габаритные размеры, (высота х диаметр х длина), мм, не более: | 50х43х69 |
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.
Датчик вибрации ИВД-4 1 шт.
Двойная контрящая шайба 1 шт.
Монтажный комплект в соответствии со спецификацией
Кабель удлинитель 1 шт.
Техническая программа на СБ-диске 1 шт.
Руководство по эксплуатации 1 экз.
Паспорт 1 экз.
Методика поверки 1 экз.
осуществляется по документу ПБКМ.468223.004 МП «Датчик вибрации ИВД-4. Методика поверки», утвержденному ФГУП «ВНИИМС» 18 апреля 2016.
Основные средства поверки: генератор сигналов произвольной формы 33120А (Госреестр СИ № 26209-03); калибратор электрических сигналов СА51 (Госреестр СИ № 53468-13); источник питания MPS (Госреестр СИ № 32050-06); преобразователь виброизмерительный 4383 (Госреестр СИ № 8516-81); усилитель измерительный NEXUS мод. 2692 (Госреестр СИ № 17592-98); мультиметр цифровой Agilent 34401A (Госреестр СИ № 54848-13); вольтметр универсальный цифровой GDM-8246 (Госреестр СИ № 34295-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.800-2012 ГСИ «Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот 1 10-1 до 2104 Гц». Технические условия ТУ 4277-004-55181848-2014.
| Зарегистрировано поверок | 560 |
| Поверителей | 8 |
| Актуальность данных | 16.09.2024 |
