| Номер в госреестре | 65580-16 |
| Наименование СИ | Датчики вибрации |
| Обозначение типа СИ | ИВД-3 |
| Изготовитель | Общество с ограниченной ответственностью «Прософт-Системы» (ООО «Прософт-Системы»), г. Екатеринбург; Общество с ограниченной ответственностью «РегЛаб» (ООО «РегЛаб»), г. Екатеринбург |
| Год регистрации | 2016 |
| Срок свидетельства | 27.10.2026 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики вибрации ИВД-3 предназначены для измерений средних квадратических значений (далее СКЗ) виброскорости по одному или трем взаимоперпендикулярным направлениям контролируемого объекта.
Принцип действия датчиков вибрации ИВД-3 (в дальнейшем датчики) основан на преобразовании ускорения контролируемого объекта в пропорциональный электрический сигнал. Далее сигнал с первичного преобразователя усиливается и подвергается частотной фильтрации. Затем, с помощью АЦП микроконтроллера, сигнал преобразовывается в цифровую форму. Микроконтроллер интегрирует сигнал, пропорциональный ускорению, и формирует выходной сигнал СКЗ виброскорости в цифровом виде по интерфейсу RS-485 и в виде унифицированного токового сигнала от 4 до 20 мА.

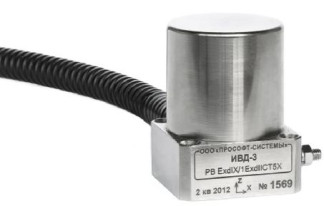

Конструктивно датчик выполнен в виде моноблока со встроенным кабелем для внешних соединений.
Датчик имеет степень защиты от проникновения посторонних предметов: IP67. Режим работы датчика - непрерывный.
Датчик имеет несколько вариантов исполнения, которые отличаются видом выходных сигналов и количеством каналов.
Датчики ИВД-3 имеют внешнее и встроенное программное обеспечение.
Внешнее программное обеспечение (программа ConfiglVD), предназначенное для установки на персональный компьютер под управлением операционной системы семейства Microsoft Windows, служит для считывания результатов измерений.
Встроенное программное обеспечение служит для обработки информации.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование встроенного ПО: одноосевого датчика трехосевого датчика | IVD3_PIEZO_V3.bin ivd3 v122.bin |
| Номер версии (идентификационный номер) встроенного ПО: одноосевого датчика трехосевого датчика | не ниже 3.00 не ниже 122.0 |
| Идентификационное наименование внешнего ПО | ConfigIVD Application |
| Номер версии (идентификационный номер) внешнего ПО | не ниже 4.5.0.2 |
| Цифровой идентификатор ПО | - |
Защита программы от преднамеренного воздействия обеспечивается паролем.
Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «средний».
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений СКЗ виброскорости по каждой из трех осей чувствительности, мм/с | от 0,5 до 30,0 |
| Диапазон выходного сигнала постоянного тока, мА | от 4 до 20 |
| Диапазон рабочих частот измерений СКЗ виброскорости по каждой из трех осей чувствительности, Гц | от 10 до 1000 |
| Пределы допускаемой основной относительной погрешности измерений СКЗ виброскорости во всем диапазоне частот и диапазоне амплитуд, % | ±10 |
| Относительный коэффициент поперечного преобразования датчика, %, не более | 5 |
| Пределы допускаемой абсолютной погрешности срабатывания предупредительного и аварийного сигнала датчика при превышении заданных уставок во всем диапазоне измерений СКЗ виброскорости, мм/с | ±0,2 |
| Пределы допускаемой дополнительной относительной погрешности измерений СКЗ виброскорости, вызванной изменением температуры окружающего воздуха, % / °С | ±0,1 |
| Напряжение питания датчика (пост), В | от 12 до 24 |
| Нормальная область значений температуры, °С | 20±5 |
| Рабочие условия эксплуатации: диапазон рабочих температур, °С | от минус 60 до плюс 80 |
| Г абаритные размеры без кабеля, (высота х диаметр х длина), мм, не более: | 65х50х66 |
| Масса с кабелем 3,5 м, кг, не более | 1,2 |
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.
Датчик вибрации ИВД-3 1 шт.
Крепежные изделия 1 комплект
Технологическая программа на СБ-диске 1 шт.
Руководство по эксплуатации 1 экз.
Паспорт 1 экз.
Методика поверки 1 экз.
осуществляется по документу ПБКМ.468223.002 МП «Датчики вибрации ИВД-3. Методика поверки», утвержденному ФГУП «ВНИИМС» 08 апреля 2016 г.
Основные средства поверки: генератор сигналов произвольной формы 33120А (Госреестр СИ № 26209-03); калибратор электрических сигналов СА51 (Госреестр СИ № 53468-13); источник питания MPS (Госреестр СИ № 32050-06); преобразователь виброизмерительный 4383 (Госреестр СИ № 8516-81); усилитель измерительный NEXUS мод. 2692 (Госреестр СИ № 17592-98); мультиметр цифровой 34401A (Госреестр СИ № 54848-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.800-2012 ГСИ «Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот 1 10-1 до 2104 Гц». Технические условия ТУ 4277-002-55181848-2006. Датчик вибрации ИВД-3.
| Зарегистрировано поверок | 3803 |
| Поверителей | 31 |
| Актуальность данных | 08.12.2024 |
