| Номер в госреестре | 65581-16 |
| Наименование СИ | Датчики вибрации |
| Обозначение типа СИ | ИВД-2 |
| Изготовитель | Общество с ограниченной ответственностью «Прософт-Системы» (ООО «Прософт-Системы»), г. Екатеринбург; Общество с ограниченной ответственностью «РегЛаб» (ООО «РегЛаб»), г. Екатеринбург |
| Год регистрации | 2016 |
| Срок свидетельства | 27.10.2026 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики вибрации ИВД-2 (далее - датчики) предназначены для измерений воздушного зазора между торцом чувствительной части датчика и поверхностью контролируемого объекта.
Принцип действия датчика основан на преобразовании расстояния между торцом чувствительной части датчика и поверхностью контролируемого объекта в электрический сигнал. Затем, с помощью АЦП микроконтроллера, сигнал преобразовывается в цифровую форму. Микроконтроллер формирует выходной сигнал расстояния в цифровом виде по интерфейсу RS-485 (цифровой канал) и в виде унифицированного токового сигнала от 4 до 20 мА (аналоговый канал).

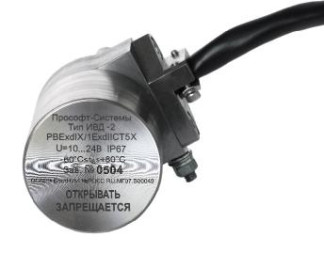

Датчик представляет собой неразборную конструкцию и выполнен в виде моноблока с гильзой, на конце которой располагается чувствительный элемент (катушка индуктивности), и встроенным кабелем для внешних соединений.
Датчик имеет степень защиты от проникновения посторонних предметов: IP67. Режим работы датчика - непрерывный.
Датчик имеет несколько вариантов исполнения, которые отличаются видом выходных сигналов.
Датчики ИВД-2 имеют внешнее и встроенное программное обеспечение.
Внешнее программное обеспечение (программа ConfiglVD), предназначенное для установки на персональный компьютер под управлением операционной системы семейства Microsoft Windows, служит для считывания результатов измерений.
Встроенное программное обеспечение служит для обработки информации.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование встроенного ПО | ivd3 v125 |
| Номер версии (идентификационный номер) встроенного ПО | не ниже 125 |
| Идентификационное наименование внешнего ПО | ConfigIVD Application |
| Номер версии (идентификационный номер) внешнего ПО | не ниже 4.5.0.2 |
| Цифровой идентификатор ПО | - |
Защита программы от преднамеренного воздействия обеспечивается паролем.
Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «средний».
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| 1. Аналоговый канал | |
| Диапазон измерений воздушного зазора, мм | от 0,1 до 6,0 |
| Диапазон выходного сигнала постоянного тока, мА | от 4 до 20 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений воздушного зазора, % | ±0,5 |
| Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности измерений воздушного зазора, вызванной изменением температуры окружающего воздуха, % / °C | ±0,05 |
| 2. Цифровой канал | |
| Диапазон измерений воздушного зазора, мм | от 0,1 до 6,0 |
| Пределы допускаемой основной абсолютной погрешности измерений воздушного зазора, мм | ±0,1 |
| Пределы допускаемой дополнительной абсолютной погрешности измерений воздушного зазора, вызванной изменением температуры окружающего воздуха, мм / °C | ±0,006 |
| 3. Общие характеристики | |
| Пределы абсолютной погрешности срабатывания предупредительного и аварийного сигнала во всем диапазоне измерений воздушного зазора, мм | ±0,2 |
| Напряжение питания, В | от 12 до 24 |
| Нормальная область значений температуры, °С | 20±5 |
| Рабочие условия эксплуатации: диапазон рабочих температур, °С | от минус 60 до плюс 80 |
| Масса датчика с кабелем 3,5 м, кг, не более | 1,5 |
| Г абаритные размеры без кабеля (длина х высота х диаметр), мм, не более | 160х66х47 |
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.
Датчик вибрации ИВД-2 1 шт.
Крепежные принадлежности 1 комплект
Технологическая программа ConfiglVD 1 шт.
Руководство по эксплуатации 1 экз.
Паспорт 1 экз.
Методика поверки 1 экз.
осуществляется по документу ПБКМ.468223.001 МП «Датчики вибрации ИВД-2. Методика поверки», утвержденному ФГУП «ВНИИМС» 08 апреля 2016 г.
Основные средства поверки: калибратор электрических сигналов СА51 (Госреестр СИ № 53468-13); микрометр Tesa Micromaster (Госреестр СИ № 33315-06); источник питания MPS (Госреестр СИ № 32050-06).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.800-2012 ГСИ «Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот 1 10-1 до 2104 Гц». Технические условия ТУ 4277-001-55181848-2006. Датчик вибрации ИВД-2.
| Зарегистрировано поверок | 214 |
| Поверителей | 7 |
| Актуальность данных | 21.11.2024 |
