| Номер в госреестре | 65588-16 |
| Наименование СИ | Станции унифицированные сбора измерений текущих навигационных параметров |
| Обозначение типа СИ | УССИ |
| Изготовитель | АО "Российская корпорация ракетно-космического приборостроения и информационных систем", г.Москва |
| Год регистрации | 2016 |
| Срок свидетельства | 27.10.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Станции унифицированные сбора измерений текущих навигационных параметров УССИ (далее - аппаратура) предназначены для измерений текущих навигационных параметров по радиосигналам глобальных навигационных спутниковых систем (ГНСС) и их функциональных дополнений и передачи результатов измерений, принятой цифровой информации (навигационных кадров) в центр обработки данных.
Принцип действия аппаратуры основан на параллельном приеме и обработке измерительными каналами радиосигналов ГНСС ГЛОНАСС, GPS, Galileo, BeiDou-II/Compass, квазизенитной спутниковой навигационной системы QZSS, широкозонной дифференциальной подсистемы SBAS, излученных всеми находящимися в зоне видимости навигационными космическими аппаратами.
Аппаратура обеспечивает автоматическое непрерывное круглосуточное проведение измерений текущих навигационных параметров и формирование измерительной информации по радиосигналам с частотным и кодовым разделением в диапазонах частот L1, L2, L3 системы ГЛОНАСС, по радиосигналам с открытым доступом в диапазонах частот L1, L2, L5 системы GPS, в диапазонах частот E1, E5 системы Galileo, в диапазонах частот В1 и В2 системы BeiDouII/Compass, в диапазонах частот L1, L2, L5 системы QZSS, в диапазонах частот L1 и L5 подсистемы SBAS.
Конструктивно аппаратура состоит из шкафа комплексов приемных средств (КПС), шкафа абонентского комплекта комплекса средств передачи данных (АК КСПД), устанавливаемых внутри помещения, а также антенн для приема радиосигналов навигационных космических аппаратов, метеостанции и блока обнаружителя помех (только в базовом варианте исполнения), устанавливаемых вне помещения.
Обработка принятых радиосигналов навигационных космических аппаратов и формирование измерений текущих навигационных параметров происходит в блоках приемных устройств из состава КПС. Измерения текущих навигационных параметров блоков приемных устройств передаются в центр для дальнейшей обработки.
Блок приемных устройств включает в свой состав три одноплатных приемных устройства, блок питания и дополнительные модули, обеспечивающие коммутацию сигналов внутри блоков. Для обеспечения независимости шкал времени блоков приемных устройств в состав аппаратуры входят генераторы опорного сигнала, в качестве которых применяются рубидиевые стандарты частоты (по одному на каждый блок приемных устройств). Имеется также возможность подключения внешнего источника опорного сигнала частотой 5 или 10 МГц. Обмен данными между блоками приемных устройств и остальным оборудованием аппаратуры происходит по интерфейсу Ethernet.
Метеостанция из состава аппаратуры обеспечивает проведение измерений атмосферного давления, температуры и относительной влажности воздуха. Результаты измерений выдаются по интерфейсу RS422, а затем преобразуются в формат Ethernet.
Блок обнаружителя помех из состава аппаратуры обеспечивает контроль помеховой обстановки в диапазонах частот L1, L3 системы ГЛОНАСС и L1, L5 системы GPS. Результаты контроля выдаются по интерфейсу RS422, а затем преобразуются в формат Ethernet.
В зависимости от комплектации аппаратуры различают следующие варианты исполнения:
- УССИ ИВЯФ.466515.041 (вариант базовый);
- УССИ ИВЯФ.466515.041-01 (вариант 01);
- УССИ-01 ИВЯФ.466515.041-02 (вариант 02).

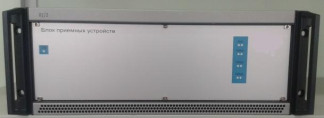

Внешний вид шкафа КПС для базового варианта исполнения, шкафа АК КСПД, а также блока приемных устройств из состава КПС приведены на рисунках 1, 2 и 3 соответственно. Места нанесения знака (наклейки) об утверждении типа, знака поверки и пломбировки от несанкционированного доступа приведены на рисунке 3.
Место нанесения знака об утверждении типа
Место нанесения знака поверки
Программное обеспечение (ПО) аппаратуры предназначено для отображения параметров, характеризующих условия приема сигналов навигационных космических аппаратов, а также записи измерительной информации блока приемных устройств.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Комплекс программ сбора и передачи измерений (КП СПИ) ИВЯФ.08021 |
| Номер версии (идентификационный номер) ПО | не ниже 01 |
| Идентификационные данные (признаки) | Значение |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
| Алгоритм вычисления идентификатора ПО | - |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню защиты «высокий» по Р 50.02.077-2014.
приведены в таблице 2.
Таблица 2 - Метрологические и технические характеристики аппаратуры
| Наименование характеристики | Значение характеристики |
| Предел допускаемого среднего квадратического отклонения (СКО) случайной составляющей инструментальной погрешности измерений псевдодальности до навигационного космического аппарата, м: - по фазе дальномерного кода (кодовые измерения) - по фазе несущей частоты (фазовые измерения) | 0,3 0,002 |
| Пределы изменения систематической составляющей инструментальной погрешности измерений псевдодальности до навигационного космического аппарата системы ГЛОНАСС на интервале времени наблюдения 15 суток, м | ±0,3 |
| Пределы изменения систематической составляющей инструментальной погрешности измерений псевдодальности до навигационного космического аппарата системы ГЛОНАСС на интервале времени наблюдения 1 сутки, м | ±0,1 |
| Пределы разностей систематической составляющей инструментальной погрешности измерений псевдодальности до навигационного космического аппарата в различных частотных диапазонах, м | ±0,15 |
| Параметры питания от сети переменного тока: - напряжение, В - частота, Гц | от 198 до 242 от 45 до 55 |
| Потребляемая мощность, В-А, не более | 4000 |
| Габаритные размеры, мм, не более: - шкаф КПС, шкаф АК КСПД (глубинахширинахвысота) - блок приемных устройств (длинахширинахвысота) | 800x600x2030 482,6x390x177 |
| Масса, кг, не более: - блок приемных устройств | 7 |
| Рабочие условия применения: для оборудования, устанавливаемого внутри помещения - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 25 °С, %, не более для оборудования, устанавливаемого вне помещения - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 35 °С, %, не более | от 5 до 40 80 от минус 50 до 55 100 |
наносится типографским способом на титульный лист руководства по эксплуатации и на переднюю панель корпуса блока приемных устройств в виде наклейки.
Комплект поставки включает: станция унифицированная сбора измерений текущих навигационных параметров УССИ (вариант исполнения по заказу) - 1 шт., комплект эксплуатационной документации - 1 шт., методика поверки - 1 экз.
осуществляется по документу 651-16-20 МП «Инструкция. Станции унифицированные сбора измерений текущих навигационных параметров УССИ. Методика поверки», утвержденному первым заместителем генерального Директора - заместителем по научной работе ФГУП «ВНИИФТРИ» 10.06.2016 г.
Знак поверки наносится на переднюю панель корпуса блока приемных устройств в виде наклейки или оттиска поверительного клейма.
Основные средства поверки:
- Государственный первичный специальный эталон единицы длины ГЭТ 199-2012, границы неисключенной систематической погрешности (при доверительной вероятности 0,95) результатов измерений расстояний между пунктами в диапазоне до 4000 км ±0,02 м;
- имитатор сигналов СН-3803М, рег. № 54309-13;
- комплект эталонный аппаратуры для высокоточного сравнения шкал времени GTR51, рег. № 63663-16, пределы допускаемой погрешности измерений калибровочных поправок к кодовым измерениям псевдодальности до навигационного космического аппарата ±0,06 м, пределы изменения систематической составляющей погрешности измерений псевдодальности до навигационного космического аппарата ±0,1 м;
- стандарт частоты рубидиевый FS 725, рег. № 31222-06.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
приведены в эксплуатационном документе.
