| Номер в госреестре | 65589-16 |
| Наименование СИ | Контроллеры программируемые логические |
| Обозначение типа СИ | PC-165D, PC-265D, PC-365D, PC-470D, MMB530D, MMB540D, MC3510D, MC3520D, MC3530D |
| Изготовитель | ООО "КОНТЭЛ", г.Владимир |
| Год регистрации | 2016 |
| Срок свидетельства | 27.10.2026 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллеры программируемые логические PC-165D, PC-265D, PC-365D, PC-470D, MMB530D, MMB540D, MC3510D, MC3520D, MC3530D (далее по тексту - контроллеры) предназначены для измерения и преобразования унифицированных аналоговых выходных сигналов (силы и напряжения постоянного тока) с первичных датчиков, приема и обработки дискретных сигналов, формирования управляющих и аварийных аналоговых и дискретных сигналов, а также для обмена командами и данными по цифровому интерфейсу.
Принцип действия контроллеров основан на аналого-цифровом преобразовании электрических сигналов с первичных преобразователей по входам, и цифро-аналоговом преобразовании - по выходам, их обработке и хранении, с возможностью последующей передачи в информационные системы.
Контроллеры предназначены для работы в составе измерительных систем для оперативного измерения и контроля параметров тепловых, газовых, электрических и водопроводных сетей, энергосетях предприятий и на других промышленных объектах, в том числе при учетно-расчетных операциях.
Различие контроллеров состоит в конструктивом исполнении и они разделяются на:
- PC-165D - корпус контроллеров шириной 70 мм с выносным пультом управления. Устанавливаются на DIN-рейку.
- PC-265D - корпус контроллеров шириной 105 мм с выносным пультом управления. Устанавливаются на DIN-рейку.
- PC-365D - корпус контроллеров шириной 157 мм с выносным пультом управления. Устанавливаются на DIN-рейку.
- PC-470D - контроллеры в герметичном корпусе. Устанавливаются на стену.
- MMB530D, MMB540D - контроллеры модульной конфинурации в корпусе шириной 16 мм с выносным пультом управления и внешними модулями входов и выходов. Устанавливаются на DIN-рейку.
- MC3510D, MC3520D, MC3530D - контроллеры в корпусе с шириной 35 мм с выносным пультом управления и внешними модулями входов и выходов. Устанавливаются на DIN-рейку.
Измерительная часть всех модификаций контроллеров одинакова, отличия заключаюся в программном обепечении и применяемом процессоре, а так же в колличестве аналоговых, дискретных и универсальных входов и выходов. В зависимости от количества входов и выходов контроллеры разделяются на модификации, представленные в таблице 1.
| Модификация | Количество входов (выходов) | |||||||
| Аналоговые входы, токовая петля | Дискретные входы (оптоизолированные) | Универ сальные входы/ выходы | Дискретные силовые выходы | Аналоговые выходы, токовая петля | RS-485 | Ethernet | GSM/ GPRS | |
| PC-165D | 4 | 5 | 3 | 5 | 2 | 4 | - | - |
| PC-265D | 8 | 8 | 4 | 10 | 2 | 4 | 1 | - |
| PC-365D | 8 | 20 | 4 | 16 | 2 | 4 | 1 | - |
| PC-470D | 8 | 18 | - | 15 | 2 | 4 | - | - |
| MMB530D | 4 | - | - | - | - | 1 | - | - |
| MMB540D | - | - | - | - | 2 | 1 | - | - |
| MC3510D | 8 | От 4 до 16 | - | - | 2 | 1 | - | - |
| MC3520D | 8 | От 4 до 8 | - | 2 | - | 1 | - | - |
| MC3530D | От 4 до 8 | - | - | - | - | - | - | 1 |

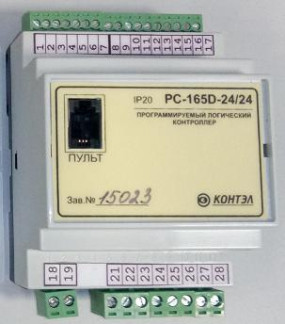

Контроллеры представляют собой устройства, выполненные в пластиковом корпусе, с интегрированными в нем модулями ввода-вывода сигналов, и объединяют микропроцессорный модуль, энергозависимую память, аналоговые и дискретные входы, релейные выходы, подсистему питания. Коммуникационные последовательные порты обеспечивают сопряжение как с пультами управления, другими цифровыми датчиками и устройствами, так и с верхним уровнем в иерархических системах. Внешний вид, места пломбирования и нанесения знака поверки контроллеров представлены на рисунках 1 и 2.
Характеристики программного обеспечения (далее по тексту - ПО) приведены в таблице 2.
В контроллерах установлено встроенное ПО, которое состоит из операционной системы реального времени и пакета программ, с выделенной метрологической частью, обеспечивающих функционирование контроллеров. С помощью стандартного персонального компьютера с установленной средой программирования «РЕЛКОН» пользователь имеет возможность настроить контроллеры на конкретный объект, чтобы обеспечить сбор, хранение и обработку данных поступающих по каналам внешних интерфейсов контроллеров.
Таблица 2 - Характеристики ПО контроллеров
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | «РЕЛКОН» |
| Номер версии (идентификационный номер ПО), не ниже | А 51 |
| Цифровой идентификатор ПО | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Таблица 3 - Метрологические и технические характеристики контроллеров
| Характеристика | Значение |
| Диапазоны измерения (преобразования) силы постоянного тока для аналоговых входов, мА | От 0 до 20 От 4 до 20 |
| Диапазон измерения (преобразования) напряжения постоянного тока для аналоговых входов (с входным сопротивлением не более 500 Ом), В | От 0 до 10 |
| Пределы допускаемой основной приведенной (к верхнему значению диапазона) погрешности измерения (преобразования) силы и напряжения постоянного тока для аналоговых входов*, % | ±0,5 |
| Диапазон воспроизведения (преобразования) силы постоянного тока для аналоговых выходов, мА | От 4 до 20 |
| Пределы допускаемой основной приведенной (к верхнему значению диапазона) погрешности воспроизведения (преобразования) напряжения постоянного тока для аналоговых выходов*, % | ±0,5 |
| Параметры дискретных входов (оптоизолированные) - напряжение постоянного тока, не более, В - сила постоянного тока, не более, мА | 24 10 |
| Параметры дискретных выходов - напряжение постоянного тока, В - сила постоянного тока, А | От 24 до 280 От 0,002 до 1 |
| Параметры универсальных входов - напряжение постоянного тока, не более, В - сила постоянного тока, не более, мА | 24 10 |
| Параметры универсальных выходов - напряжение постоянного тока, не менее, В - сила постоянного тока, не менее, мА | 24 100 |
| Напряжение питания (от сети постоянного тока), В | От 18 до 36 |
| Потребляемая мощность, не более, Вт: - контроллеры PC-165D - контроллеры PC-265D - контроллеры PC-365D - контроллеры PC-470D - контроллеры ММВ530D - контроллеры ММВ540D - контроллеры МС3510D, МС3520D - контроллеры МС3530D | 1,5 2,0 2,0 20 1,0 2,0 2,0 6,0 |
| Габаритные размеры контроллеров (длинахширинахвысота), не более, мм: - контроллеры PC-165D - контроллеры PC-265D - контроллеры PC-365D - контроллеры PC-470D - контроллеры ММВ530D, ММВ540D - контроллеры МС3510Ц МС3520D, МС3530D | 70х85х50 105 х 85 х 50 157х85х50 252х146х75 16х60х37 35х104х60 |
| Масса контроллеров, не более, кг - контроллеры PC-165D - контроллеры PC-265D - контроллеры PC-365D - контроллеры PC-470D - контроллеры ММВ530D, ММВ540D - контроллеры МС3510D, МС3520D, МС3530D | 0,2 0,25 0,4 1,3 0,1 0,25 |
| Средняя наработка на отказ, не менее, ч | 80 000 |
| Средний срок службы, не менее, лет | 8 |
| Нормальные условия: - температура окружающего воздуха, °С - относительная влажность воздуха, % | 20±2 От 30 до 80 |
| Рабочие условия: - температура окружающего воздуха, °С 1) для контроллеров PC-165D, PC-265D, РC-365D, PC-470D 2) для контроллеров ММВ530D, ММВ540D, МС3510D, МС3520D, МС3530D - относительная влажность воздуха, % | От минус 10 до плюс 60 От минус 40 до плюс 60 От 30 до 80 |
| Примечание - * - пределы допускаемой дополнительной приведенной (к верхнему значению диапазона) погрешности измерения силы и напряжения постоянного тока, вызванной влиянием изменения температуры окружающего воздуха на каждые 10 °С, % составляют ±0,1 % | |
наносится на боковую панель корпуса в виде наклейки, а также на титульные листы эксплуатационной документации (паспорт и руководство по эксплуатации) типографским способом.
Комплектность контроллеров представлена в таблице 3.
Таблица 3 - Комплектность контроллеров
| Наименование | Кол-во |
| Контроллер | 1 шт. |
| Методика поверки | 1 экз. |
| Руководство по эксплуатации | 1 экз. |
| Паспорт | 1 экз. |
| Пульт управления выносной | 1 шт. |
| Упаковка | 1 шт. |
| Примечание - * - Контроллеры модификаций PC-165D, PC-265D, PC-365D комплектуются пультом управления выносным по требованию заказчика | |
осуществляется по документу МИ 2539-99 ««ГСИ. Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки».
Основные средства поверки:
- калибратор универсальный 9100 Е (Г.Р. № 25985-09);
- мультиметр цифровой прецизионный Fluke 8508А (Г.Р. № 25984-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
приведены в эксплуатационном документе.
1 ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
2 ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
3 ГОСТ Р 51841-2001 «Программируемые контроллеры. Общие технические требования и методы испытаний».
4 ТУ 4218-015-54596443-2016 «Контроллеры программируемые логические PC-165D, PC-265D, PC-365D, PC-470D, MMB530D, MMB540D, MC3510D, MC3520D, MC3530D. Технические условия».
| Зарегистрировано поверок | 119 |
| Поверителей | 5 |
| Актуальность данных | 21.11.2024 |
