Трансформаторы тока LZZBJ9-36/250W3b, 65593-16

65593-16
Трансформаторы тока LZZBJ9-36/250W3b (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты, в составе комплектных распределительных устройств.
Документы
Карточка СИ
Номер в госреестре 65593-16
Наименование СИ Трансформаторы тока
Обозначение типа СИ LZZBJ9-36/250W3b
Изготовитель "Dalian No.1 Instrument Transformer Co., Ltd.", Китай
Год регистрации 2016
МПИ (интервал между поверками) 4 года
Стоимость поверки Узнать стоимость
Описание типа скачать

Назначение

Трансформаторы тока LZZBJ9-36/250W3b (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты, в составе комплектных распределительных устройств.

Описание

Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.

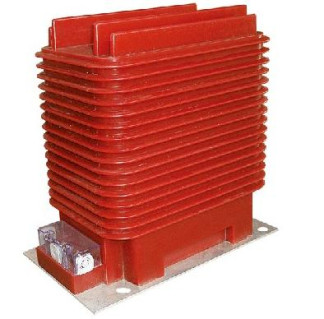

Трансформаторы по принципу конструкции - опорные, с литой изоляцией. По числу ступеней трансформации - одноступенчатые, с тремя вторичными обмотками - две для измерений и учета и одна для защиты. При установке помещаются в ячейку комплектного распределительного устройства.

Первичные и вторичные обмотки залиты компаундом, который обеспечивает основную изоляцию и формирует корпус трансформаторов. Выводы первичной обмотки выведены на верхнюю часть литого корпуса в виде контактных площадок с двумя отверстиями для болтов М12. Вторичные обмотки выведены в литую коробку для зажимов, закрытую пластмассовой крышкой и расположенную у основания трансформаторов на узкой боковой стенке. Крышка, закрывающая зажимы, пломбируется для исключения несанкционированного доступа.

Рабочее положение трансформаторов в пространстве - любое. На боковой стенке корпуса трансформаторы имеют табличку технических данных.

Технические характеристики

Наименование характеристики

Значение

Номинальное напряжение трансформатора ином, кВ

35

Наибольшее рабочее напряжение, кВ

40,5

Номинальное значение силы первичного тока /1ном, А

400

Номинальное значение силы вторичного тока /2ном, А

5

Номинальная частота переменного тока _/ном, Гц

50

Класс точности вторичных обмоток для измерений и учета

0,5S; 0,5

Класс точности вторичных обмоток для защиты

10Р

Номинальные вторичные нагрузки ^2ном обмоток для измерений и учета с коэффициентом мощности cos ф2 = 0,8, В-А

10; 20

Номинальная вторичная нагрузка ^2ном вторичных обмоток для защиты с коэффициентом мощности cos ф2 = 0,8, В-А

15

Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений и учета, не более

5

Номинальная предельная кратность Кном вторичных обмоток для защиты, не менее

15

Габаритные размеры (длинахширинахвысота), не более, мм

490х300х440

Масса трансформатора, не более, кг

93

Климатическое исполнение и категория размещения по ГОСТ 15150-69

УЗ

Средняя наработка на отказ, не менее, ч

400 000

Средний срок службы, не менее, лет

35

Рабочие условия:

- температура окружающего воздуха, °С

От минус 5 до плюс 40

Знак утверждения типа

наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.

Комплектность

Комплектность трансформаторов представлена в таблице 2.

Таблица 2

Наименование изделия

Количество

1 Трансформатор тока LZZBJ9-36/250W3b

Зав. №№ 9116015574, 9116015575, 9116015576, 9116015577,

9116015578, 9116015579, 9116015580, 9116015581, 9116015582

9 шт.

2 Паспорт

9 экз.

Поверка

осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Основные средства поверки представлены в таблице 3.

Таблица 3

Наименование средства измерений

Регистрационный номер

Трансформатор тока измерительный переносной ТТИП 5000/5

39854-08

Магазин нагрузок МР3027

34915-07

Прибор электроизмерительный эталонный многофункциональный Энергомонитор-3.1 КМ

52854-13

Нормативные документы

1    ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».

2    ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

3    Техническая документация изготовителя.

65593-16
Номер в ГРСИ РФ:
65593-16
Производитель / заявитель:
"Dalian No.1 Instrument Transformer Co., Ltd.", Китай
Год регистрации:
2016
