| Номер в госреестре | 65594-16 |
| Наименование СИ | Расходомеры-счетчики |
| Обозначение типа СИ | ОМЕ20 |
| Изготовитель | "Caterpillar Inc.", США |
| Год регистрации | 2016 |
| Срок свидетельства | 27.10.2021 |
| МПИ (интервал между поверками) | 5 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры-счетчики OME20 (далее - расходомеры) предназначены для измерений объема и объемного расхода светлых нефтепродуктов плотностью до 870 кг/м3.
Принцип действия расходомеров основан на измерении объема жидкости, заключенного в полостях измерительной камеры, которая состоит из двух циклоидных винтовых шпинделей лежащих в зацеплении друг с другом в цилиндрическом корпусе. Измеряемая среда, поступая в первичный преобразователь через входной патрубок приводит винтовые шпиндели во вращательное движение. Встроенный чувствительный элемент определяет частоту вращения шпиндельной пары. Количество оборотов винтовых шпинделей пропорционально значению объемного расхода. Частотный сигнал от чувствительного элемента преобразуется в аналого-цифровом преобразователе и передается в измерительный блок, обеспечивающий обработку и индикацию измерительной информации.

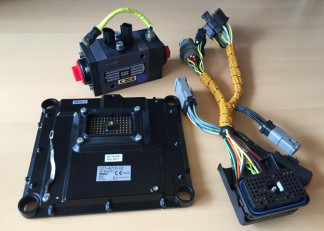

Расходомеры состоят из первичного преобразователя расхода, блока преобразования сигналов и измерительного блока.
Расходомеры содержат встроенное программное обеспечение (далее - ПО) и энергонезависимую память для хранения данных заводских настроек. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО располагается в энергонезависимой памяти микроконтроллера, обеспечивающего аппаратную защиту от считывания ПО или его части с целью копирования или внесения изменений.
Метрологические характеристики расходомеров нормированы с учетом влияния программного обеспечения. Расходомер обеспечивает идентификацию встроенного ПО посредством индикации номера версии. Идентификационные данные ПО расходомеров приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Cat Electronic Technician 2016A |
| Номер версии (идентификационный номер) ПО, не ниже | v 1.0 |
| Цифровой идентификатор ПО | - |
Программное обеспечение имеет цельную структуру. Исполняемый код программы во внутренней памяти микроконтроллера защищен циклической контрольной суммой, непрерывно контролируемой системой диагностики. Установленные изготовителем параметры, влияющие на измерение объемного расхода и объема, защищены паролем и не доступны для изменения без вскрытия корпуса и нарушения пломб.
Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений объемного расхода, дм3/мин | от 0,4 до 21,0 |
| Пределы допускаемой относительной погрешности измерений объема и объемного расхода, % | ±2 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочее давление, МПа, не более | 2 |
| Степень защиты корпуса | IP54 |
| Напряжение питания переменного тока, В | 12 или 24 |
| Потребляемая мощность, Вт, не более | 0,5 |
| Условия эксплуатации: температура окружающего воздуха, °С относительная влажность, %, атмосферное давление, кПа | от -40 до +125 до 95 при температуре +35 °С от 84,0 до 106,7 |
| Среднее время наработки на отказ, ч | 120000 |
| Г абаритные размеры (ДхШхВ), мм, не более первичного преобразователя измерительного блока | 160x120x60 380x260x24 |
| Масса, кг, не более первичного преобразователя измерительного блока | 1,9 2,0 |
наносится на первичный преобразователь при помощи наклейки и на титульные листы руководства по эксплуатации и паспорта печатным способом.
Таблица 4 - Комплектность средства измерений
| Комплектующие | Обозначение | Количество | Примечание |
| Расходомер-счетчик | 0ME20 | 1 шт. | |
| Компакт-диск с программным обеспечением | Electronic Technician | 1 шт. | по заказу |
| Руководство по эксплуатации | 1 шт. | ||
| Паспорт | 1 шт. | ||
| Методика поверки | МП 208-002-2016 | 1 шт. | по заказу |
осуществляется по документу МП 208-002-2016 «ГСИ. Расходомеры-счетчики OME20. Методика поверки», утвержденному ФГУП «ВНИИМС» 18.07.16 г.
Основные средства поверки:
Мерники эталонные 2-го разряда по ГОСТ 8.470-82 (регистрационный номер 20835-05), вместимость 10 и 50 дм ;
Секундомер механический СОСпр (регистрационный номер 11519-11), пределы допускаемой погрешности измерений интервалов времени ±3(3,4Т+7,5 10-4), где Т - измеряемый интервал времени в секундах.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости»
Техническая документация фирмы «Caterpillar Inc.»
