Мерники металлические технические 1-го класса горизонтальные ММГ, 65601-16

Назначение

Мерники металлические технические 1-го класса горизонтальные ММГ (далее -мерник) предназначены для измерения объёмного количества жидкости (спирта или водноспиртовых растворов).

Описание

Принцип действия мерника основан на измерении объёма жидкости методом слива и налива.

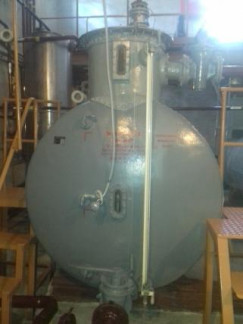

Конструктивно мерник выполнен в виде наклонного цилиндра с эллиптическими днищами и вертикальной горловиной. Угол наклона к горизонтальной плоскости более 3°, что обеспечивает полный слив измеряемой жидкости и выход воздуха. Вертикальная горловина имеет два диаметрально расположенных смотровых окна, на переднем смотровом окне укреплена шкальная пластина с отметкой номинальной вместимости. Другое смотровое окно служит для подсвечивания при измерении. В горловине мерника установлена наливная труба для донного налива жидкости и переливная труба для автоматического поддержания уровня жидкости на отметке, соответствующей номинальной вместимости. Горловина закрывается крышкой, в которой имеется устройство (воздушник) для сообщения внутренней полости мерника с атмосферой и одновременно служит предохранительным устройством от выброса жидкости при наливе. В нижней точке внутренней поверхности мерника имеется патрубок с краном для слива.

Мерник устанавливается по ампуле уровня, обеспечивая вертикальность положения на опорах с помощью домкратов.

По переднему конусу мерника на равных расстояниях расположены три крана для отбора проб и термометр.

Мерники пломбируют с нанесением знака поверки.

Технические характеристики

Таблица 1- Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на маркировочную табличку, прикрепленную к резервуару мерника, и на паспорт. Способ нанесения знака на табличку - гравировка. На паспорт - типографским способом.

Комплектность

Таблица 3 - Комплектность

Поверка

осуществляется по документу ГОСТ 8.633-2013 «ГСИ. Мерники металлические технические. Методика поверки».

Основные средства поверки:

-    мерники эталонные 1 разряда номинальной вместимостью 10, 50, 100, 200 дм по ГОСТ 8.470-82;

-    колбы, пипетки 1-го класса точности номинальной вместимостью 0,5, 1, 2 дм по ГОСТ 1770-74;

-    термометр лабораторный с ценой деления 0,1 °С по ГОСТ 28498-90.

Допускается применение аналогичных средств измерений, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке. Мерники пломбируют с нанесением знака поверки.

Нормативные документы

Нормативные документы, устанавливающие требования к мерникам металлическим техническим 1-го класса горизонтальным ММГ

ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объема»
