| Номер в госреестре | 65606-16 |
| Наименование СИ | Мерник металлический эталонный 1-го разряда |
| Обозначение типа СИ | М1р-200-01 |
| Изготовитель | ОАО "Казанский опытный завод "Эталон", г.Казань |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Мерник металлический эталонный 1-го разряда М1р-200-01 (далее - мерник) предназначен для измерений объема жидкости, хранения и передачи единицы объема жидкости.
Принцип действия мерника металлического эталонного 1-го разряда М1р-200-01 основан на измерении объема неагрессивной жидкости методом налива и слива. Мерник устанавливают в вертикальное положение, при поверке мер вместимости воду подают в предварительно смоченный водой мерник через наливной кран. После заполнения мерника воду сливают через сливной кран сплошной струей в поверяемую меру вместимости с последующей выдержкой 1 мин на слив капель.

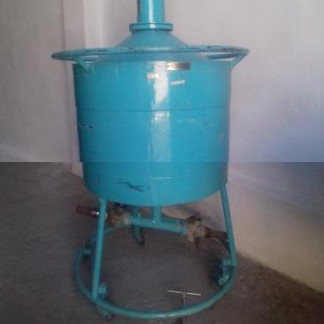

Мерник состоит из резервуара, измерительной горловины, сливного и наливного кранов. В верхней части резервуара крепится ампула уровня для контроля установки мерников в вертикальное положение. Резервуар мерника установлен на раму, имеющую опоры для передвижения мерников, и домкраты для установки мерников в вертикальное положение. Для удобства перемещения мерник снабжен кольцевой ручкой, которая одновременно служит ограждением от случайных ударов по резервуару. Горловина мерника имеет водоуказательное окно со шкальной пластиной, на которой наносится отметка соответствующей номинальной вместимости мерника при температуре 20 °С.
Пломбирование мерника осуществляется с помощью свинцовой (пластмассовой) пломбы и проволоки (пломбируются сливной и наливной краны) и нанесением поверительного клейма на мастику, ограничивающую доступ к винту регулировки шкалы.
отсутствует.
Таблица 1- Метрологические характеристики
| Наименование параметра | Значение |
| Номинальная вместимость при температуре 20 °С, дм3 | 200 |
| Пределы допускаемой относительной погрешности при температуре 20 °С , % | ±0,02 |
Таблица 2 - Основные технические характеристики
| Наименование параметра | Значение |
| Номинальная вместимость при температуре 20 °С, дм3 | 200 |
| Пределы допускаемой относительной погрешности при температуре 20 °С , % | ±0,02 |
| Измеряемая среда | спирт |
| Г абаритные размеры, мм диаметр х высота | 840x1600 |
| Масса, кг, не более | 70 |
| Условия эксплуатации: | |
| - температура измеряемой среды, °С | от +15 до +25 |
| - температура окружающего воздуха, °С | от +15 до +25 |
| - относительная влажность окружающего воздуха, % | от 30 до 80 |
| - атмосферное давление, кПа | от 84 до 106 |
| Средний срок службы, лет | 10 |
наносится на маркировочную табличку, прикрепленную к резервуару мерника, и на паспорт. Способ нанесения знака утверждения типа: на маркировочную табличку - гравировка. На паспорт - типографским способом.
Таблица 3 - Комплектность
| Мерник металлический эталонный 1-го разряда М1р-200-01 | 1 шт. |
| Паспорт | 1 экз. |
осуществляется по ГОСТ 8.400-2013 «ГСИ. Мерники металлические эталонные. Методика поверки».
Основные средства поверки:
- весы эталонные специального класса точности по ГОСТ OIML R 76-1-2011;
- наборы эталонных гирь класса точности F1 по ГОСТ OIML R111-1 -2009;
- колбы эталонные стеклянные 1-го класса точности по ГОСТ 1770-74;
- пипетки эталонные на полный слив вместимостью до 0,1 дм по ГОСТ 29227-91;
- термометры с пределами допускаемой абсолютной погрешности ±0,05 °С.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке. Мерники пломбируют с нанесением знака поверки.
Методика (метод) измерений изложена в паспорте.
Нормативные документы, устанавливающие требования к мернику металлическому эталонному 1-го разряда М1р-200-01
ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объема».
| Зарегистрировано поверок | 9 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
