| Номер в госреестре | 65613-16 |
| Наименование СИ | Мерники металлические технические 1-го класса горизонтальные |
| Обозначение типа СИ | Г4-ВИЦ |
| Изготовитель | ПО "Смелянский машиностроительный завод", Украина, г.Смела |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Мерники металлические технические 1-го класса горизонтальные Г4-ВИЦ (далее -мерник) предназначены для измерения объёмного количества жидкости (спирта или водноспиртовых растворов).
Принцип действия мерника основан на измерении объёма жидкости методом слива и налива.

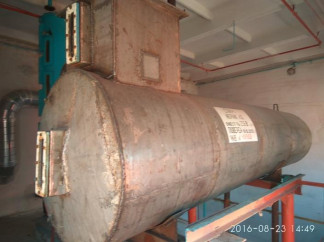

Конструктивно мерник представляет собой горизонтальный сварной сосуд цилиндрической формы с выпуклым днищем и цилиндрической горловиной.
Мерник снабжен следующей арматурой: труба наливная, опущенная почти до дна мерника; патрубок контрольный; труба сливная для слива спирта; кран пробно-спускной для отбора проб спирта из разных слоев; смотровое стекло для наблюдения за показаниями термометра, находящегося внутри мерника, окно смотровое, установленные на горловине в диаметрально противоположных точках. Кроме того, имеется воздушная трубка, служащая для сообщения внутренней полости мерника с атмосферой, люк смотровой; кронштейн.
Мерник устанавливается по ампуле уровня, обеспечивая вертикальность положения на опорах с помощью домкратов.
По переднему конусу мерника на равных расстояниях расположены три крана для отбора проб и термометр.
Мерники пломбируют с нанесением знака поверки.
Таблица 1 - Метрологические характеристики
| Наименование параметра | Значение |
| Номинальная вместимость, дм3 | 3500; 2500 |
| Пределы допускаемой относительной погрешности при температуре 20 °С , % | ±0,2 |
Таблица 2 - Основные технические характеристики
| Наименование параметра | Значение |
| Габаритные размеры, мм 3500 дм3 (длинахдиаметр1хдиаметр2) 2500 дм3 (длинахдиаметр!*диаметр2) | 3500x1300 2840x1140 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от +10 до +30 |
| - относительная влажность воздуха, % | от 30 до 80 |
| - атмосферное давление, кПа | от 84 до 106 |
наносится на маркировочную табличку, прикрепленную к резервуару мерника, и на паспорт. Способ нанесения знака на табличку - гравировка. На паспорт - типографским способом.
Таблица 3 - Комплектность
| Мерник металлический технический 1-го класса горизонтальный Г4-ВИЦ | 1 шт. |
| Паспорт | 1 экз. |
осуществляется по документу ГОСТ 8.633-2013 «ГСИ. Мерники металлические технические. Методика поверки».
Основные средства поверки:
- мерники эталонные 1 разряда номинальной вместимостью 10, 50, 100, 200 дм по ГОСТ 8.470-82;
- колбы, пипетки 1-го класса точности номинальной вместимостью 0,5, 1, 2 дм по ГОСТ 1770-74;
- термометр лабораторный с ценой деления 0,1 °С по ГОСТ 28498-90.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке. Мерники пломбируют с нанесением знака поверки.
Нормативные документы, устанавливающие требования к мерникам металлическим техническим 1-го класса горизонтальным Г4-ВИЦ
ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объема»
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 07.12.2024 |
