| Номер в госреестре | 65618-16 |
| Наименование СИ | Мерники металлические технические стационарные 1-го класса горизонтальные |
| Изготовитель | Салаватский машиностроительный завод, г.Салават |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Мерники металлические технические стационарные 1-го класса горизонтальные (далее - мерник) предназначены для измерения объёмного количества жидкости (спирта или водно-спиртовых растворов).
Принцип действия мерника основан на измерении объёма жидкости методом слива и налива.

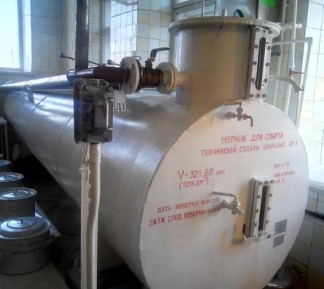

Конструктивно мерник выполнен в виде наклонного цилиндра с эллиптическими днищами и вертикальной горловиной. Угол наклона к горизонтальной плоскости более 3°, что обеспечивает полный слив измеряемой жидкости и выход воздуха. Вертикальная горловина имеет два диаметрально расположенных смотровых окна, на переднем смотровом окне укреплена шкальная пластина с отметкой номинальной вместимости. Другое смотровое окно служит для подсвечивания при измерении. В горловине мерника установлена наливная труба для донного налива жидкости и переливная труба для автоматического поддержания уровня жидкости на отметке, соответствующей номинальной вместимости. Горловина закрывается крышкой, в которой имеется устройство (воздушник) для сообщения внутренней полости мерника с атмосферой и одновременно служит предохранительным устройством от выброса жидкости при наливе. В нижней точке внутренней поверхности мерника имеется патрубок с краном для слива.
Мерник устанавливается по ампуле уровня, обеспечивая вертикальность положения на опорах с помощью домкратов.
По переднему конусу мерника на равных расстояниях расположены три крана для отбора проб и термометр.
Мерники пломбируют с нанесением знака поверки.
Таблица 1- Метрологические характеристики
| Наименование параметра | Значение |
| Номинальная вместимость, дм3 | 9006,4; 3218 |
| Пределы допускаемой относительной погрешности при температуре 20 °С, % | ±0,2 |
Таблица 2 - Основные технические характеристики
| Наименование параметра | Значение |
| Габаритные размеры, мм 9006,4 дм3 (длина*диаметр1хдиаметр2) 3218 дм3 (длинахдиаметр!*диаметр2) | 4980x1630x1420 5000x984x810 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от +10 до +30 |
| - относительная влажность воздуха, % | от 30 до 80 |
| - атмосферное давление, кПа | от 84 до 106 |
наносится на маркировочную табличку, прикрепленную к резервуару мерника, и на паспорт. Способ нанесения знака на табличку - гравировка. На паспорт - типографским способом.
Таблица 3 - Комплектность
| Мерник металлический технический стационарный 1-го класса горизонтальный | 1 шт. |
| Паспорт | 1 экз. |
осуществляется по документу ГОСТ 8.633-2013 «ГСИ. Мерники металлические технические. Методика поверки».
Основные средства поверки:
- мерники эталонные 1 разряда номинальной вместимостью 10, 50, 100, 200 дм по ГОСТ 8.470-82;
- колбы, пипетки 1-го класса точности номинальной вместимостью 0,5, 1, 2 дм по ГОСТ 1770-74;
- термометр лабораторный с ценой деления 0,1 °С по ГОСТ 28498-90.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке. Мерники пломбируют с нанесением знака поверки.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к мерникам металлическим техническим стационарным 1-го класса горизонтальным
ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объема»
| Зарегистрировано поверок | 16 |
| Поверителей | 1 |
