| Номер в госреестре | 65626-16 |
| Наименование СИ | Мерник металлический технический 1-го класса вертикальный |
| Обозначение типа СИ | 839 |
| Изготовитель | Шебекинский машиностроительный завод, г.Шебекино |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Мерник металлический технический 1-го класса вертикальный 839 (далее - мерник) предназначен для измерения объёмного количества жидкости (спирта или водно-спиртовых растворов).
Принцип работы мерника основан на измерении объёма жидкости методом слива или налива.

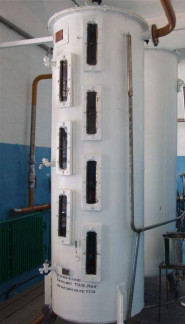

Конструктивно мерник представляет собой вертикальный сварной сосуд цилиндрической формы с днищем и верхней крышкой. В крышке имеется люк для обслуживания мерника. На корпусе мерника расположены три пробно-спускных крана, служащих для отбора проб. В мернике имеется патрубок для донного налива, а также переливной узел для аварийного перелива жидкости, который осуществляется через патрубок полного слива. Для измерения объёма, наблюдения за уровнем жидкости и контроля в мернике предусмотрены смотровые окна. Заполнение мерника жидкостью до необходимого объёма производится через трубу Ду-80.
Мерник устанавливается на опорах и с помощью домкратов, по ампуле уровня устанавливается в вертикальное положение.
Мерники пломбируют с нанесением знака поверки.
Таблица 1 - Метрологические характеристики
| Наименование параметра | Значение |
| Номинальная вместимость, дм3 | 750 |
| Пределы допускаемой относительной погрешности при температуре 20 °С, % | ±0,2 |
Таблица 2 - Основные технические характеристики
| Наименование параметра | Значение |
| Г абаритные размеры, мм | |
| (диаметр х высота) | 702x2823 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от +10 до +30 |
| - относительная влажность воздуха, % | от 30 до 80 |
| - атмосферное давление, кПа | от 84 до 106 |
наносится на маркировочную табличку, прикрепленную к резервуару мерника, и на паспорт. Способ нанесения знака на табличку - гравировка, на паспорт - типографским способом.
Таблица 3 - Комплектность
| Мерник металлический технический 1-го класса вертикальный 839 | 1 шт. |
| Паспорт | 1 экз. |
осуществляется по ГОСТ 8.633-2013 «ГСИ. Мерники металлические технические. Методика поверки».
Основные средства поверки:
- мерники эталонные 1-го разряда номинальной вместимостью 10, 50, 100, 200 дм по ГОСТ 8.470-82;
- колбы, пипетки 1-го класса точности номинальной вместимостью 0,5, 1, 2 дм по ГОСТ 1770-74;
- термометр лабораторный с ценой деления 0,1°С по ГОСТ 28498-90.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке. Мерники пломбируют с нанесением знака поверки.
Нормативные документы, устанавливающие требования к мернику металлическому техническому 1-го класса вертикальному 839
ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объема»
| Зарегистрировано поверок | 2 |
| Поверителей | 2 |
| Актуальность данных | 16.09.2024 |
