| Номер в госреестре | 65632-16 |
| Наименование СИ | Навигационная аппаратура потребителей общего применения глобальных навигационных спутниковых систем для подвижных бронированных объектов СВ и ВДВ |
| Обозначение типа СИ | "НАП-ОП" 14Ц829 |
| Изготовитель | Филиал открытого акционерного общества "Объединенная ракетно-космическая корпорация" - "Научно-исследовательский институт космического приборостроения" (Филиал ОАО "ОРКК" - "НИИ КП"), г. Москва |
| Год регистрации | 2016 |
| Срок свидетельства | 27.10.2021 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Навигационная аппаратура потребителей общего применения глобальных навигационных спутниковых систем для подвижных бронированных объектов СВ и ВДВ «НАП-ОП» 14Ц829 (далее - аппаратура) предназначена для измерений текущих навигационных параметров, определения на их основе координат и скорости потребителя.
Принцип действия аппаратуры основан на параллельном приеме и обработке сигналов навигационных космических аппаратов космических навигационных систем ГЛОНАСС (СТ и ВТ-коды) в частотных диапазонах L1 и L2 и GPS (C/A код) на частоте L1.

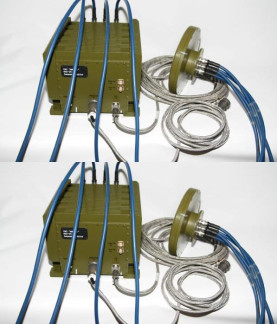

Конструктивно аппаратура состоит из блока приемовычислителя (БПВ) с четырьмя антенными входами и блока антенного повышенной помехозащещенности (БАНИ), соединенных четырьмя кабелями.
Аппаратура обеспечивает обмен информацией с внешними аппаратурными комплексами по интерфейсам RS-232, RS-422. Электропитание аппаратуры осуществляется от бортовой сети постоянного тока напряжением 12, 24, 27 В.
отсутствует.
приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Граница допускаемой погрешности (по уровню вероятности 0,95) определения координат в плане, м: - в стандартном режиме - в дифференциальном режиме | 10 2 |
| Границы допускаемой погрешности (по уровню вероятности 0,95) определения высоты, м: - в стандартном режиме - в дифференциальном режиме | ±24 ±3,5 |
| Границы допускаемой погрешности (по уровню вероятности 0,95) определения составляющих вектора скорости, м/с | ±0,035 |
| Габаритные размеры, мм, не более: - БПВ (длина х ширина х высота) - БАПП (диаметр х высота) | 330 х 343 х 306 250 х 83 |
| Масса, кг, не более: - БПВ - БАПП | 20 2,5 |
| Рабочие условия эксплуатации: -температура окружающего воздуха, °С | от 15 до 35 |
наносится типографским способом на титульный лист руководства по эксплуатации и на защитной крышке отсека в виде наклейки.
В комплект поставки входят:
- навигационная аппаратура потребителей общего применения глобальных навигационных спутниковых систем для подвижных бронированных объектов СВ и ВДВ «НАП-ОП» 14Ц829 - 1 шт.;
- руководство по эксплуатации - 1 экз.;
- формуляр - 1 экз.;
- методика поверки - 1 экз.
осуществляется по документу 84-15-04 МП «Инструкция. Навигационная аппаратура потребителей общего применения глобальных навигационных спутниковых систем для подвижных бронированных объектов СВ и ВДВ «НАП-ОП» 14Ц829. Методика поверки», утвержденному первым заместителем генерального Директора - заместителем по научной работе ФГУП «ВНИИФТРИ» 10.06.2016 г.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Основное средство поверки:
- имитатор сигналов СН-3803М, регистрационный номер 54309-13, предел допускаемого среднеквадратического отклонения случайной составляющей погрешности формирования беззапросной дальности по фазе дальномерного кода 0,1 м, предел допускаемого среднеквадратического отклонения случайной составляющей погрешности формирования скорости изменения беззапросной дальности 0,005 м/с.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
приведены в эксплуатационном документе.
1 Навигационная аппаратура потребителей общего применения глобальных навигационных спутниковых систем для подвижных бронированных объектов СВ и ВДВ «НАП-ОП» 14Ц829. Технические условия ЦДКТ.464315.009 ТУ.
