| Номер в госреестре | 65633-16 |
| Наименование СИ | Термопреобразователи сопротивления |
| Обозначение типа СИ | S мод. S211596, S211597 |
| Изготовитель | "Minco Products, Inc.", США |
| Год регистрации | 2016 |
| Срок свидетельства | 27.10.2021 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию |
| Описание типа | скачать |
| Методика поверки | скачать |
Термопреобразователи сопротивления серии S модификаций S211596, S211597 (далее по тексту - термопреобразователи или ТС) предназначены для измерений температуры и контроля состояния подшипников.
Принцип действия ТС основан на зависимости сопротивления тонкопленочного платинового, медного или никелевого термочувствительного элемента (ЧЭ) от температуры.

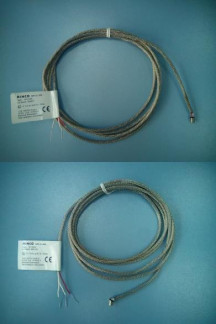

Термопреобразователи конструктивно выполнены в виде тонкостенного цилиндрического корпуса типа «С» (в месте контакта с поверхностью подшипника), с присоединенным кабелем с проводами в оплетке из нержавеющей стали.
Корпус ТС изготавливается из медного сплава с никелевым покрытием. Внутри корпуса ТС размещены 1 или 2 ЧЭ. Провода и кабель термопреобразователей могут дополнительно покрываться специальной смолой типа ФЭП (фторированный этилен-пропилен).
Модификации ТС отличаются друг от друга по конструктивному исполнению корпуса и по используемому типу ЧЭ. Модификации термопреобразователей имеют исполнения, различающиеся: типом ЧЭ (CA (только для модификации S211596), NA, PA, PE, PD, PF, PM), количеством ЧЭ, а также схемой соединения внутренних проводов с ЧЭ.
ТС могут иметь двух-, трех- или четырехпроводную схему соединения внутренних проводов с ЧЭ.
Монтаж ТС осуществляется в опорный башмак подшипников, под слой баббита или непосредственно в баббит подшипников.
ТС относятся к электрическому оборудованию, предназначенному для применения во взрывоопасных зонах класса 0, 1 и/или 2 категорий IIA, IIB и IIC и температурных классах Т2, T3, T4, T5 и Т6 в соответствии с присвоенной маркировкой взрывозащиты вида 2Ex nA IIC «T3.. ,T6» Gc X или 0Ex ia IIC «T2.. ,T6» Ga X.
Диапазон измерений температуры, тип НСХ ЧЭ ТС, температурный коэффициент, номинальное значение сопротивления, а также допуск по сопротивлению (при 0 °С) в зависимости от модификации и исполнения ТС приведены в таблице 1:
Таблица 1
| Обозначение модификации ТС | Диапазон измерений температуры, °С | Тип НСХ ЧЭ ТС, температурный коэффициент (а, °С-1): обозначение исполнения ТС | Номинальное значение сопротивления при 0 °С (R0), Ом | Допуск по сопротивлению при 0 °С, % |
| S211596 | от -50 до +125(*); от -50 до +200 | Pt100 (0,00385): PE, PD, PM | 100 | ±0,36 (PE); ±0,12 (PD); ±0,06 (PM) |
| Pt1000 (0,00385): PF | 1000 | ±0,12 | ||
| Pt100 (0,00392): PA | 100 | ±0,36 | ||
| Cu10 (0,00427): CA | 9,035 (10 Ом при температуре +25 °С) | ±0,2 (при температуре +25 °С) | ||
| Ni120 (0,00672): NA | 120 | ±0,5 | ||
| S211597 | от -50 до +125(*); от -50 до +200 | Pt100 (0,00385): PE, PD, PM | 100 | ±0,36 (PE); ±0,12 (PD); ±0,06 (PM) |
| Pt1000 (0,00385): PF | 1000 | ±0,12 | ||
| Pt100 (0,00392): PA | 100 | ±0,36 | ||
| Ni120 (0,00672): NA | 120 | ±0,5 | ||
| ( ) - При дополнительном покрытии ТС специальной смолой типа ФЭП (фторированный этилен-пропилен). | ||||
НСХ ЧЭ ТС в пределах диапазона измерений рассчитывают по следующим формулам:
- для Pt100, Pt1000 (а=0,00385 °С-1): в соответствии с ГОСТ 6651-2009 (МЭК 60751);
- для Pt100 (а=0,00392 °С-1): в соответствии с ГОСТ 6651-2009 (МЭК 60751), но при этом необходимо использовать следующие коэффициенты:
А=3,9848 10-3, В=-5,870-10-7, С=-4,0000-10-12;
- для Cu10 (а=0,00427 °С-1): Rt=9,035 (1+A2t) (в диапазоне от минус 50 до плюс 150 °С), Rt=9,035 R3(1+A3(t-150)+B3(t-150)2) (в диапазоне св. плюс 150 до плюс 200 °С), где: А2=4,2743 10-3, А3=2,62638 10-3, В3=2,43732 10-8, R3=1,641145;
- для Ni120 (а=0,00672 °С-1): Rt=120(1+At+Bt2+Ct3), где: А, В, С и (D) в зависимости от измеряемой температуры приведены в таблице 2:
Таблица 2
| t, °C | A | B | C | D |
| от -50 до -30 включ. | 9,995545058 10-1 | 5,854808892-10-3 | 5,782609262 10-6 | 2,584891485 10-8 |
| св. -30 до 0 включ. | 1,0 | 5,899358312-10-3 | 7,267589932 10-6 | 4,234870007 10-8 |
| св. 0 до +30 включ. | 1,0 | 5,899358312-10-3 | 7,267589932 10-6 | 1,154640832-10-8 |
| t, °C | A | B | C | D |
| св. +30 до +60 включ. | 1,000118847 | 5,887473643 10-3 | 7,663745572 10-6 | 7,144678985 10-9 |
| св. +60 до +90 включ. | 1,002329124 | 5,776959768 10-3 | 9,505643490 10-6 | -3,088087226-10-9 |
| св. +90 до +120 включ. | 9,940315172 -10-1 | 6,053466667-10"3 | 6,432455728 10-6 | 8,294089672 10-9 |
| св. +120 до +150 включ. | 1,007022904 | 5,728761999-10"3 | 9,138994624 10-6 | 7,759260700 10-10 |
| св. +150 до +180 включ. | 8,918592090-10"1 | 8,032035898 10-3 | -6,216164699 10-6 | 3,489850234 10-8 |
| св. +180 до +200 | 9,060247382-10"1 | 7,795943744-10"3 | -4,904541625 10-6 | 3,246957072 10-8 |
Таблица 3
| Наименование характеристик | Значение |
| Пределы допускаемого отклонения от НСХ в температурном эквиваленте (в зависимости от типа ЧЭ ТС), °С: - для Pt100, Pt1000: - для Cu10: - для Ni120: | ±(0,15+0,002 • |t|) (PM) ±(0,3+0,005 • |t|) (PD, PF) ±(0,9+0,014|t|) (PE, PA) ±(0,5+0,008 • |t-251) (в диапазоне < +25 °С) ±(0,5+0,013(t-25) (в диапазоне от +25 °С) ±(0,8+0,02|t|) (в диапазоне t< +20 °С) ±(0,95+0,0125 t) (в диапазоне от +20 до +100 (не включая)°С) ±(0,7+0,015 t) (в диапазоне от +100 до +200 °С) |
| Электрическое сопротивление изоляции ТС при температуре от +15 до +35 °С и относительной влажности воздуха от 30 до 80 %, МОм, не менее | 10 |
| Длина корпуса ТС, мм, не более | 8 |
| Диаметр корпуса ТС, мм, не более | 8 |
| Длина удлинительных проводов или кабеля (с удлинительными проводами), мм, не более | 15000 |
| Масса ТС, г, не более | 1100 |
| Рабочие условия эксплуатации ТС: - диапазон температур окружающей среды, °С - относительная влажность воздуха, %, не более | от -50 до +200 (до +125 при покрытии ТС специальной смолой типа ФЭП) 95 |
| Степень защиты по ГОСТ 14254-96 | IP54 |
наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания.
В комплект поставки ТС входят:
- термопреобразователь - 1 шт. (модификация и исполнение - в соответствии с заказом);
- методика поверки - 1 экз.;
- паспорт - 1 экз.
По дополнительному заказу: монтажные приспособления.
осуществляется по документу МП 207.1-010-2016 «Термопреобразователи сопротивления серии S модификаций S211596, S211597. Методика поверки», утвержденному ФГУП «ВНИИМС» 12.07.2016 г.
Основные средства поверки:
- термометр сопротивления эталонный ЭТС-100/1 3-го разряда по ГОСТ 8.558-2009;
- термостаты переливные прецизионные ТПП-1 моделей ТПП-1.0, ТПП-1.2 (Регистрационный № 33744-07);
- калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный № 52489-13);
- измеритель температуры многоканальный прецизионный МИТ 8 (Регистрационный № 19736-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
отсутствуют.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Международный стандарт МЭК 60751:2009 (2008-07). Промышленные чувствительные элементы термометров сопротивления из платины.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Техническая документация фирмы Minco Products, Inc., США.
