Номер в госреестре | 65639-16 |
Наименование СИ | Комплекс автоматизированный метрологического обслуживания ВВТ Космических войск |
Обозначение типа СИ | 14Б328 |
Изготовитель | АО "ФНПЦ "ННИПИ "Кварц" им.А.П.Горшкова", г.Нижний Новгород |
Год регистрации | 2016 |
МПИ (интервал между поверками) | 2 года |
Описание типа | скачать |
Методика поверки | скачать |
Комплекс автоматизированный метрологического обслуживания ВВТ Космических войск 14Б328 (далее - комплекс) предназначен для воспроизведения и измерений напряжения постоянного и переменного тока, силы постоянного и переменного тока, сопротивления постоянному току, электрической мощности, частоты, параметров формы и спектра периодических сигналов, временных и амплитудных характеристик импульсных сигналов.
Конструктивно комплекс состоит из пяти автоматизированных измерительных систем (АИС), предназначенных для исследований метрологических характеристик (МХ) средств измерений (СИ): вольтметров (система 1); генераторов сигналов (система 2); частотомеров и ваттметров (система 3); осциллографов и генераторов импульсов (система 4); электроизмерительных приборов (система 5).

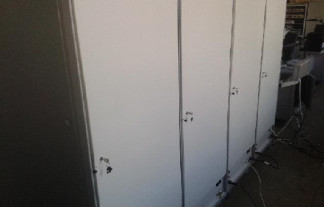

АИС комплекса размещены в специальных шкафах, в которых установлены измерительные приборы, вспомогательное оборудование и средства коммутации. Для каждой АИС организовано рабочее место (РМ) оператора, оснащенное ПЭВМ и печатающим устройством.
Принцип действия комплекса основан на автоматизированной процедуре управления посредством ПЭВМ источниками стимулирующих тестовых сигналов, подачи их на исследуемые СИ, получении и обработке откликов с исследуемых СИ измерительными приемниками, формировании протоколов по результатам исследований МХ СИ.
Каждая АИС имеет свои измерительные каналы (ИК) воспроизведения и измерений параметров электрических сигналов.
Для обеспечения исследования СИ в ручном режиме предусмотрена работа каждой АИС комплекса в режиме «монитор каналов». В этом режиме оператор имеет возможность выбрать любой ИК АИС и в соответствии с указаниями на дисплее выбрать значение воспроизводимого параметра или выполнить измерение контролируемого параметра.
В состав комплекса включены РМ по управлению комплексом в целом и диагностированию неисправных СИ.
Программное обеспечение (ПО) комплекса выполняет функции управления режимами исследования МХ СИ, обработки и представления измерительной информациии. В ПО комплекса функция идентификации реализована при помощи программного модуля Identification, вызываемого посредством интерфейса пользователя. Результатом функционирования программного модуля Identification является протокол проверки идентификационных признаков, в котором указаны метрологически значимые файлы, их версии и контрольные суммы, рассчитанные по алгоритму CRC32.
Уровень защиты от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077 - 2014.
Таблица 1- Идентификационные данные программного обеспечения
Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО |
Channel 101B Poverka.dll | 2016.0.0.1 | B031D515 |
Channel 101V Poverka.dll | 2016.0.0.1 | FCC920E6 |
Channel 102A Poverka.dll | 2016.0.0.1 | 5B2DCE70 |
Channel 102B Poverka.dll | 2016.0.0.1 | D625ABB9 |
Channel 103B Poverka.dll | 2016.0.0.1 | 95831ACC |
Channel 104A Poverka.dll | 2016.0.0.1 | 144A591F |
Channel 104B Poverka.dll | 2016.0.0.1 | 4E619C2F |
Channel 105B Poverka.dll | 2016.0.0.1 | 9342494E |
Channel 106B Poverka.dll | 2016.0.0.1 | F9D04B0E |
Collation 102B.dll | 2016.0.0.1 | 25AF635E |
Collation 108A.dll | 2016.0.0.1 | 3BED69AD |
Channel 203 Poverka.dll | 2016.0.0.1 | 625CCB9B |
Channel 204 Poverka.dll | 2016.0.0.1 | 35B50EC7 |
Channel 205 Poverka.dll | 2016.0.0.1 | 0869EBD4 |
Channel 206 Poverka.dll | 2016.0.0.1 | 59237A97 |
Channel 207 Poverka.dll | 2016.0.0.1 | 09AABE73 |
Channel 208 Poverka.dll | 2016.0.0.1 | BCCCA00F |
Channel 209 Poverka.dll | 2016.0.0.1 | E90409F0 |
Channel 213 Poverka.dll | 2016.0.0.1 | B16E127E |
Channel 215 Poverka.dll | 2016.0.0.1 | 09A4C3CE |
Channel 216 Poverka.dll | 2016.0.0.1 | FFE764F9 |
Channel 217 Poverka.dll | 2016.0.0.1 | 11F8AC09 |
Channel 218 Poverka.dll | 2016.0.0.1 | 6C73DF32 |
Channel 219 Poverka.dll | 2016.0.0.1 | 33138219 |
Channel 301 Poverka.dll | 2016.0.0.1 | 8A104354 |
Channel 302 Poverka.dll | 2016.0.0.1 | 56EC270F |
Channel 303 Poverka.dll | 2016.0.0.1 | C0BDBAEC |
Channel 306 Poverka.dll | 2016.0.0.1 | 2ECEDB9F |
Channel 307 Poverka.dll | 2016.0.0.1 | DC202F12 |
Channel 401A Poverka.dll | 2016.0.0.1 | F52B523C |
Channel 401B Poverka.dll | 2016.0.0.1 | D1AB8C20 |
Channel 401V Poverka.dll | 2016.0.0.1 | A42C4BFC |
Channel 402 Poverka.dll | 2016.0.0.1 | 51180478 |
Channel 403A Poverka.dll | 2016.0.0.1 | A893D204 |
Channel 403B Poverka.dll | 2016.0.0.1 | 1EC5CA85 |
Channel 403V Poverka.dll | 2016.0.0.1 | 7EEE7F84 |
Channel 404 Poverka.dll | 2016.0.0.1 | 1B479B18 |
Channel 501 Poverka.dll | 2016.0.0.1 | 118912C0 |
Channel 502 Poverka.dll | 2016.0.0.1 | 5A100789 |
Channel 503 Poverka.dll | 2016.0.0.1 | D9C85D38 |
Channel 504 Poverka.dll | 2016.0.0.1 | 645CBAF3 |
Channel 505 Poverka.dll | 2016.0.0.1 | 4F8AB4DD |
V234 Poverka.dll | 2016.0.0.1 | E2674FA6 |
V348A Poverka.dll | 2016.0.0.1 | 64ACB93B |
V355 Poverka.dll | 2016.0.0.1 | 9C0EE86B |
V356 Poverka.dll | 2016.0.0.1 | A3B7F4CB |
V357 Poverka.dll | 2016.0.0.1 | 29CF3918 |
V359 Poverka.dll | 2016.0.0.1 | AEB30926 |
V371 Poverka.dll | 2016.0.0.1 | CCE75CD4 |
V715 Poverka.dll | 2016.0.0.1 | 3DC79347 |
V722A Poverka.dll | 2016.0.0.1 | CA910590 |
V734 Poverka.dll | 2016.0.0.1 | A014CE64 |
V734A Poverka.dll | 2016.0.0.1 | D59D5E79 |
V735 Poverka.dll | 2016.0.0.1 | 79539F48 |
V736 Poverka.dll | 2016.0.0.1 | 5AC305A8 |
V737 Poverka.dll | 2016.0.0.1 | CEFF447B |
V738 Poverka.dll | 2016.0.0.1 | 6D697661 |
V739 Poverka.dll | 2016.0.0.1 | A01E03D3 |
V740 Poverka.dll | 2016.0.0.1 | D4A0356F |
V740 Poverka Hand.dll | 2016.0.0.1 | 54FC341D |
V741 Poverka.dll | 2016.0.0.1 | 5CB86E3F |
V747 Poverka.dll | 2016.0.0.1 | E1773D90 |
V7641 Poverka.dll | 2016.0.0.1 | 983B7995 |
G3 Poverka.dll | 2016.0.0.1 | EAA28F2F |
G3122 Poverka.dll | 2016.0.0.1 | 63FAA8FC |
G4 Poverka.dll | 2016.0.0.1 | 89A72447 |
G4 1 Poverka.dll | 2016.0.0.1 | 22624A7D |
G4111 Poverka.dll | 2016.0.0.1 | 20F6BBA3 |
G4164 Poverka.dll | 2016.0.0.1 | 39E6C322 |
G4176 Poverka.dll | 2016.0.0.1 | 62C351AA |
G578 Poverka.dll | 2016.0.0.1 | B3BCD032 |
G582 Poverka.dll | 2016.0.0.1 | 9C551E55 |
D2 Poverka.dll | 2016.0.0.1 | 6BCA08C1 |
M390 Poverka.dll | 2016.0.0.1 | EE897991 |
M393 Poverka.dll | 2016.0.0.1 | FF8F55B2 |
M395 Poverka.dll | 2016.0.0.1 | 9B588EE4 |
R278 Poverka.dll | 2016.0.0.1 | 3163D04F |
RG403 Poverka.dll | 2016.0.0.1 | 5AAFDD97 |
S1 Poverka.dll | 2016.0.0.1 | C84BA658 |
S474 Poverka.dll | 2016.0.0.1 | 3B0B771A |
S611 Poverka.dll | 2016.0.0.1 | A9197CA1 |
S612 Poverka.dll | 2016.0.0.1 | 9751D40B |
SK345 Poverka.dll | 2016.0.0.1 | 5C3D35FE |
CH169 Poverka.dll | 2016.0.0.1 | D268D9F1 |
CH174 Poverka.dll | 2016.0.0.1 | B5A26AD4 |
CH362 Poverka.dll | 2016.0.0.1 | 4C28EDA5 |
CH363 Poverka.dll | 2016.0.0.1 | D0480ABD |
CH364 Poverka.dll | 2016.0.0.1 | 7968FDE0 |
CH365 Poverka.dll | 2016.0.0.1 | D94AF7CE |
CH366 Poverka.dll | 2016.0.0.1 | 46F64E91 |
CH367 Poverka.dll | 2016.0.0.1 | 6E0644E7 |
CH371 Poverka.dll | 2016.0.0.1 | F835E2D6 |
ElectricDevice Poverka.dll | 2016.0.0.1 | F3FF6F4F |
ElectricDevices.exe | 2016.0.0.1 | BB664931 |
FunctionalityCheck.exe | 2016.0.0.1 | 9E41C530 |
Generator.exe | 2016.0.0.1 | DFE83D8E |
MonitorChannel. exe | 2016.0.0.1 | 7BC40822 |
MonitorDriver.exe | 2016.0.0.1 | F3A75622 |
ARM.exe | 2016.0.0.1 | 80AE442D |
BaseDialog.dll | 2016.0.0.1 | 55AB5969 |
BaseFunction.dll | 2016.0.0.1 | F2BFCFCA |
ChannelLibrary.dll | 2016.0.0.1 | 0523E0B1 |
DriverLibrary.dll | 2016.0.0.1 | C034D6E0 |
ExternalExamination.dll | 2016.0.0.1 | B812FFB2 |
InstructionGeneral .dll | 2016.0.0.1 | 91FBF280 |
ReportDocuments.dll | 2016.0.0.1 | 5980BD3B |
ToolsLibrary.dll | 2016.0.0.1 | 31F86CBF |
MonitorUI.dll | 2016.0.0.1 | 3BF0BC16 |
Identification.dll | 2016.0.0.1 | AC97B3DB |
Poverka.exe | 2016.0.0.1 | BB2FCCE0 |
Метрологические характеристики комплекса приведены в таблицах 2 - 6.
Таблица 2 - Метрологические характеристики ИК системы 1 комплекса
ИК воспроизведения напряжения постоянного тока положительной и отрицательной полярности | ||
Обозначение (номер) ИК | Диапазон (верхний предел диапазона), В | Пределы допускаемой абсолютной погрешности, В |
ИК 101А | 0,2 | ±(210-5U + 110-6) |
2 | ±(210-5- U + 5 10-6) | |
20 | ±(210-5- U + 3 10-5) | |
200 | ±(2,510-5U + 5 10-4) | |
1000 | ±(3,510-5U + 410-3) | |
U - установленное значение напряжения постоянного тока, В | ||
ИК 101Б | 0,2 | ±(3 10-5U + 210-6) |
2 | ±(2,510-5U + 5 10-6) | |
20 | ±(2,510-5U + 410-5) | |
200 | ±(2- 10-5U + 710-4) | |
1000 | ±(3,510-5U + 5 10-3) | |
ИК 101В | от 0,1000 до 1,0999 | ±(210-3U + 3 10-6) |
от 1,100 до 10,999 | ±(1,510-3U + 310-6) | |
от 11,00 до 109,99 | ±(110-3U + 5 10-6) | |
до 110,0 до 3500,0 | ±(7-10-4-U + 5 10-5) | |
ИК измерений напряжения постоянного тока положительной и отрицательной полярности | ||
Обозначение (номер) ИК | Диапазон (верхний предел диапазона), В | Пределы допускаемой абсолютной погрешности, В |
ИК 102 А | 0,2 | ±(410-5U + 410-6) |
2 | ±(410-5U + 210-5) | |
20 | ±(3 10-5U + 210-4) | |
200 | ±(5 10-5U + 210-3) | |
1000 | ±(5 10-5U + 110-2) | |
ИК 102Б | 0,02 | ±(1,510-5U + 5 10-8) |
0,2 | ±(1,510-5U + 810-7) | |
2 | ±(1,210-5U + 110-6) | |
20 | ±(110-5U + 3 10-6) | |
200 | ±(1,210-5U + 310-5) | |
1000 | ±(1,3 10-5U + 3 10-4) | |
ИК воспроизведения силы постоянного тока | ||
Обозначение (номер) ИК | Диапазон (верхний предел диапазона), А | Пределы допускаемой абсолютной погрешности, А |
ИК 105А | 0,002 | ±(410-5I + 110-8) |
0,02 | ±(410-5I + 110-7) | |
0,2 | ±(610-5I + 1,210-6) |
Обозначение (номер) ИК | Диапазон (верхний предел диапазона), А | Пределы допускаемой абсолютной погрешности, А | |
2 | ±(110-4I + 210-5) | ||
20 | ±(2,5-10-4-I + 5 10-4) | ||
22 | ±510-4I** | ||
I - установленное значение силы тока, А ** - для силы тока более 20 А в течение 1 -2 мин | |||
ИК 105Б | 0,002 | ±(510-5I + 410-8) | |
0,02 | ±(510-5I + 410-7) | ||
0,2 | ±(810-5I + 410-6) | ||
2 | ±(110-4I + 8 10-5) | ||
10 | ±(3 10-4I + 210-3) | ||
ИК воспроизведения сопротивления постоянному току | |||
Обозначение (номер) ИК | Диапазон (верхний предел диапазона), Ом | Пределы допускаемой абсолютной погрешности, Ом | |
ИК 107 А | от 1 • 10-2 до 1,11105 | ±5 10-5R | |
от 1-104 до 1,11-108 | ±5 10-4R | ||
R - установленное значение сопротивления постоянному току, Ом | |||
ИК 107Б | мера многозначная | ||
0; 0 ; 0 0 ; 0 ' j | ±3 10-5R | ||
1-106 | ±110-4R | ||
1-107 | ±3 10-4R | ||
меры однозначные | |||
1 • 10-3 | ±110-4R | ||
1 10-2; 1 10-1; 1, | 5 0 4; 0 0 2; 0 0; | ±2 10-5R | |
1 • 106; 1-107; 1108 | ±5 10-5R | ||
ИК воспроизведения СКЗ напряжения переменного тока | |||
Обозначение (номер) ИК | Диапазон (верхний предел диапазона), В | Диапазон частот | Пределы допускаемой абсолютной погрешности, В |
ИК 103А | 0,2 | от 0,1 до 20 кГц включ. | ±(610-5U + 610-6) |
св. 20 до 50 кГц включ. | ±(210-4U + 610-6) | ||
св. 50 до 100 кГц включ. | ±(410-4U + 8 10-6) | ||
св. 100 до 300 кГц включ. | ±(110-3U + 210-5) | ||
св. 0,3 до 1 МГц включ. | ±(2,5 10-3U + 5 10-5) | ||
U - установленное значение напряжения переменного тока, В | |||
2 | от 0,1 до 20 кГц включ. | ±(510-5U + 110-5) | |
св. 20 до 50 кГц включ. | ±(810-5U + 1,610-5) | ||
от 50 до100 кГц включ. | ±(110-4U + 210-5) | ||
св. 100 до 300 кГц включ. | ±(410-4U + 8 10-5) | ||
св. 300 до 500 кГц включ. | ±(110-3U + 210-4) | ||
св. 0,5 до 1 МГц включ. | ±(2,5-10-3-U + 5 10-4) | ||
20 | от 0,1 Гц до 20 кГц включ. | ±(4 10-5U + 8 10-5) | |
св. 20 до 50 кГц включ. | ±(810-5U + 1,610-4) |
Обозначение (номер) ИК | Диапазон (верхний предел диапазона), В | Диапазон частот | Пределы допускаемой абсолютной погрешности, В |
св. 50 до 100 кГц включ. | ±(110-4U + 210-4) | ||
св. 100 до 300 кГц включ. | ±(410-4U + 8 10-4) | ||
св. 300 до 500 кГц включ. | ±(110-3U + 210-3) | ||
св. 0,5 до 1 МГц включ. | ±(2,5 10-3U + 5 10-3) | ||
200 | от 0,1 Гц до 20 кГц включ. | ±(5 10-5U + 110-3) | |
св. 20 до 50 кГц включ. | ±(1,510-4U + 310-3) | ||
св. 50 до 100 кГц включ. | ±(2,5-10-4-U + 5 10-3) | ||
700 | от 0,1 Гц до 1 кГц включ. | ±(8 10-5U + 8 10-3) | |
св. 1 до 10 кГц включ. | ±(810-5U + 8 10-3) | ||
св. 10 до 20 кГц включ. | ±(1,510-4U + 110-2) | ||
св. 20 до 30 кГц включ. | ±(1,510-4U + 3 10-2) | ||
ИК 103Б | 0,2 | от 0,1 Гц до 20 кГц включ. | ±(1,510-4U + 3,3 10-5) |
св. 21 до 50 кГц включ. | ±(2,5 10-4U + 410-5) | ||
св. 50 до100 кГц включ. | ±(410-4U + 4,8 10-5) | ||
2 | от 0,1 Гц до 20 кГц включ. | ±(1,510-4U + 610-5) | |
св. 21 до 50 кГц включ. | ±(2,5 10-4U + 8,510-5) | ||
св. 50 до 100 кГц включ. | ±(410-4U + 1,210-4) | ||
20 | от 0,1 Гц до 20 кГц включ. | ±(1,510-4U + 3,3 10-4) | |
св. 21 до 50 кГц включ. | ±(2,5-10-4-U + 5,35 10-4) | ||
св. 50 до 100 кГц включ. | ±(410-4U + 8,004 10-3) | ||
200 | от 0,1 Гц до 20 кГц включ. | ±(2,5-10-4-U + 5 10-3) | |
св. 21 до 50 кГц включ. | ±(410-4U + 8 10-3) | ||
св. 50 до 100 кГц включ. | ±(5 10-4U + 110-2) | ||
700 | от 0,1 Гц до 20 кГц включ. | ±(410-4U + 410-2) | |
ИК 104 А | от 1,1 до 3,5 В | от 10 до 20 Гц включ. | ±0,005 U |
св. 20 до 40 Гц включ. | ±0,003 U | ||
св. 40 Гц до 100 кГц включ. | ±0,002 U | ||
св. 0,1 до 1 МГц включ. | ±0,003 U | ||
св. 1 до 3 МГц включ. | ±0,003 U | ||
св. 3 до 5 МГц включ. | ±0,003 U | ||
св. 5 до 10 МГц включ. | ±0,005 U | ||
15, 20 ,30 МГц включ. | ±0,008 U | ||
50 МГц | ±0,013U | ||
от 0,33 до1,1 В | от 10 до 20 Гц включ. | ±5 10-3U | |
св. 20 до 40 Гц включ. | ±3 10-3U | ||
св. 40 Гц до 100 кГц включ. | ±2 10-3U | ||
св. 0,1 до 1 МГц включ. | ±3 10-3U | ||
св. 1 до 3 МГц включ. | ±3 10-3U | ||
св. 3 до 5 МГц включ. | ±5 10-3U | ||
св. 5 до 10 МГц включ. | ±5 10-3U | ||
15, 20 ,30 МГц | ±8 10-3U |
Обозначение (номер) ИК | Диапазон (верхний предел диапазона), В | Диапазон частот | Пределы допускаемой абсолютной погрешности, В |
50 МГц | ±1,310-2U | ||
от 110 | от 10 до 20 Гц включ. | ±5 10-3U | |
до 329,9 мВ | св. 20 до 40 Гц включ. | ±3 10-3U | |
св. 40 Гц до 100 кГц включ. | ±3 10-3U | ||
св. 0,1 до 1 МГц включ. | ±3 10-3U | ||
св. 1 до 3 МГц включ. | ±5 10-3U | ||
св. 3 до 5 МГц включ. | ±8 10-3U | ||
св. 5 до 10 МГц включ. | ±8 10-3U | ||
15, 20 ,30 МГц включ. | ±110-2U | ||
50 МГц | ±1,310-2U | ||
от 11 | от 10 до 20 Гц включ. | ±5 10-3U | |
до 109,99 мВ | св. 20 до 40 Гц включ. | ±5 10-3U | |
св. 40 Гц до 100 кГц включ. | ±5 10-3U | ||
св. 0,1 до 1 МГц включ. | ±5 10-3U | ||
св. 1 до 3 МГц включ. | ±5 10-3U | ||
св. 3 до 5 МГц включ. | ±8 10-3U | ||
св. 5 до 10 МГц включ. | ±8 10-3U | ||
15, 20 ,30 МГц | ±110-2U | ||
50 МГц | ±210-2U | ||
от 1,1 | от 10 до 20 Гц включ. | ±8 10-3U | |
до 10,999 мВ | св. 20 до 40 Гц включ. | ±5 10-3U | |
св. 40 Гц до 100 кГц включ. | ±5 10-3U | ||
св. 0,1 до 1 МГц включ. | ±5 10-3U | ||
св. 1 до 3 МГц включ. | ±5 10-3U | ||
св. 3 до 5 МГц включ. | ±8 10-3U | ||
св. 5 до 10 МГц включ. | ±8 10-3U | ||
15, 20 ,30 МГц включ. | ±110-2U | ||
50 МГц | ±210-2U | ||
от 0,1 | от 10 до 20 Гц включ. | ±8 10-3U | |
до 1,0999 мВ | св. 20 до 40 Гц включ. | ±8 10-3U | |
св. 40 Гц до 100 кГц включ. | ±5 10-3U | ||
св. 0,1 до 1 МГц включ. | ±8 10-3U | ||
св. 1 до 3 МГц включ. | ±8 10-3U | ||
св. 3 до 5 МГц включ. | ±110-2U | ||
св. 5 до 10 МГц включ. | ±110-2U | ||
15, 20 ,30 МГц включ. | ±210-2U | ||
50 МГц | ±410-2U | ||
ИК 104Б | от 0,1 до 10 | от 0,05 до 0,3 ГГц включ. | ±(2 10-3 +2 10-3/U+8 10-5F)U |
от 0,1 до 3,5 | св. 0,3 до 1 ГГц включ. | ||
F - установленное значение частоты | |||
Пределы допускаемой относительной погрешности установки частоты ±1 % |
ИК измерений СКЗ напряжения переменного тока | ||||
Обозначение (номер) ИК | Диапазон (верхний предел диапазона), В | Диапазон частот | Пределы допускаемой абсолютной погрешности, В | |
ИК 108 А | 0,01 | от 20 до 100 Гц включ. | ±(110-3U + 210-5) | |
от 0,1 до 0,4 кГц включ. | ±(210-3U + 110-5) | |||
от 0,4 до 10 кГц включ. | ±(110-3U + 110-5) | |||
от 10 до 20 кГц включ. | ±(1,510-3U + 110-5) | |||
от 20 до 100 кГц включ. | ±(410-3U + 110-5) | |||
от 20 до 100 Гц включ. | ±(3 10-3U + 210-5) | |||
0,1 | от 20 до 100 Гц включ. | ±(5 10-4U + 5 10-5) | ||
от 0,1 до 0,4 кГц включ. | ±(5 10-4U + 5 10-5) | |||
от 0,4 до 10 кГц включ. | ±(410-4U + 210-5) | |||
от 10 до 20 кГц включ. | ±(1,810-3U + 210-5) | |||
от 20 до 100 кГц включ. | ±(1,510-3U + 5 10-5) | |||
1 | от 20 до 100 Гц включ. | ±(410-4U + 410-4) | ||
от 0,1 до 0,4 кГц включ. | ±(3 10-4U + 210-4) | |||
от 0,4 до 10 кГц включ. | ±(3 10-4U + 5 10-5) | |||
от 10 до 20 кГц включ. | ±(3 10-4U + 210-4) | |||
от 20 до 100 кГц включ. | ±(3 10-4U + 3 10-4) | |||
10 | от 20 до 100 Гц включ. | ±(410-4U + 410-3) | ||
от 0,1 до 0,4 кГц включ. | ±(410-4U + 210-3) | |||
от 0,4 до 10 кГц включ. | ±(4,5 10-4U + 5 10-4) | |||
от 10 до 20 кГц включ. | ±(610-4U + 210-3) | |||
от 20 до 100 кГц включ. | ±(7-10-4-U + 3 10-3) | |||
100 | от 20 до 100 Гц включ. | ±(410-4U + 410-2) | ||
от 0,1 до 0,4 кГц включ. | ±(410-4U + 210-2) | |||
от 0,4 до 10 кГц включ. | ±(4,5 10-4U + 5 10-3) | |||
от 10 до 20 кГц включ. | ±(610-4U + 210-2) | |||
от 20 до 100 кГц включ. | ±(7-10-4-U + 3 • 10-2) | |||
1000 | от 20 до 100 Гц включ. | ±(610-4U + 410-1) | ||
от 0,1 до 0,4 кГц включ. | ±(810-4U + 210-1) | |||
от 0,4 до 10 кГц включ. | ±(4,5 10-4U + 5 10-2) | |||
от 10 до 20 кГц включ. | ±(810-4U + 210-1) | |||
св. 20 до 100 кГц включ. | ±(7^10-4^U + 3 10-1) | |||
0,2; | от 5 до 10 Гц включ. | ±5 10-3U | ||
ИК 108Б | 2; | св. 10 до 20 Гц включ. | ±1,510-3U | |
10 | св. 20 Гц до 0,1МГц включ. | ±5^10-4^U | ||
св. 0,1 до 5 МГц включ. | ±110-3U | |||
I | св. 5 до 10 МГц включ. | ±1,510-3U | ||
св. 10 до 30 МГц включ. | ±2,5-10-3-U | |||
св. 30 до 50 МГц включ. | ±4 10-3U | |||
св. 50 до 100 МГц включ. | ±110-2U | |||
св. 100 до 200 МГц включ. | ±5 10-2U |
Обозначение (номер) ИК | Диапазон (верхний предел диапазона), В | Диапазон частот | Пределы допускаемой абсолютной погрешности, В | |
II | от 0,1 до 10 | от 10 кГц до 10 МГц включ. | ±(1,810-3U + 210-4ип) | |
св. 10 до 1000 МГц включ. | ±(110-3и+810-5^и+210-4ип) | |||
III | 0,1; 1; 10; 100 | от 5 до 10 Гц включ. | ±(510-3U + 310-3ип) | |
св. 10 Гц до 100 кГц включ. | ±3-10-3-ип | |||
св. 0,1 до 1 МГц включ. | ±(510-3U + 310-3ип) | |||
св. 1 до 3 МГц включ. | ±(110-2U + 3 10-3ип) | |||
св. 3 до 5 МГц включ. | ±(210-2U + 3 10-3ип) | |||
св. 5 до 10 МГц включ. | ±(3 10-2U + 3 10-3ип) | |||
св. 10 до 20 МГц включ. | ±(5 10-2U+ 310-3ип) | |||
ип - верхний предел диапазона измерений напряжения переменного напряжения | ||||
ИК воспроизведения силы переменного тока | ||||
Обозначение (номер) ИК | Диапазон (верхний предел диапазона), А | Диапазон частот | Пределы допускаемой абсолютной погрешности, А | |
ИК 106 А | 0,002 | от 0,1 до 200 Гц | ±(1,510-4I + 310-8) | |
от 0,3 до 1 кГц | ±(3 10-4I + 610-8) | |||
от 1,1 до 10 кГц | ±(610-4I + 210-7) | |||
0,02 | от 0,1 до 200 Гц | ±(1,510-4I + 310-7) | ||
от 0,3 до 1 кГц | ±(3 10-4I + 610-7) | |||
от 1,1 до 10 кГц | ±(610-4I + 210-6) | |||
0,2 | от 0,1 до 200 Гц | ±(1,510-4I + 310-6) | ||
от 0,3 до 1 кГц | ±(3 10-4I + 610-6) | |||
от 1,1 до 10 кГц | ±(610-4I + 210-5) | |||
2 | от 0,1 до 200 Гц | ±(2,5 10-4I + 5 10-5) | ||
от 0,3 до 1 кГц | ±(610-4I + 1,2 10-4) | |||
от 1,1 до 10 кГц | ±(1,510-3I + 310-4) | |||
20 | от 0,1 до 200 Гц | ±(3 10-4I + 110-3) | ||
от 0,3 до 1 кГц | ±(5 10-4I + 110-3) | |||
от 1,1 до 5 кГц | ±(5 10-4I + 1 • 10-3)F | |||
ИК 106Б | 0,002 | от 0,1 до 1000 Гц | ±(5 10-4I + 110-7) | |
от 1,1 до 5 кГц | ±(810-4I + 210-7) | |||
от 5,1 до 10 кГц | ±(2,5 10-3I + 110-6) | |||
0,02 | от 0,1 до 1000 Гц | ±(5 10-4I + 110-6) | ||
от 1,1 до 5 кГц | ±(810-4I + 210-6) | |||
от 5,1 до 10 кГц | ±(2,5 10-3I + 110-5) |
Обозначение (номер) ИК | Диапазон (верхний предел диапазона), А | Диапазон частот | Пределы допускаемой абсолютной погрешности, А |
0,2 | от 0,1 до 1000 Гц | ±(5 10-4I + 110-5) | |
от 1,1 до 5 кГц | ±(810-4I + 210-5) | ||
от 5,1 до 10 кГц | ±(2,5 10-3I + 110-4) | ||
2 | от 0,1 до 1000 Гц | ±(810-4I + 210-4) | |
от 1,1 до 5 кГц | ±(1,510-3I + 310-4) | ||
от 5,1 до 10 кГц | ±(5 10-3I + 110-3) | ||
10 | от 0,1 от 1000 Гц | ±(110-3I + 210-3) | |
от 1,1 от 5 кГц | ±(5 10-4I + 5 10-4) |
Таблица 3 - Метрологические характеристики ИК системы 2 комплекса
ИК измерений выходного напряжения переменного тока генераторов | ||
Обозначение (номер) ИК | Диапазон измерений, В | Пределы допускаемой абсолютной погрешности |
ИК 201 | от 0,1 до 10 на частоте 1 кГц | ± [0,5 + 0,05-(Щи -1)] для ип = 2 В на нагрузке 50 Ом; ип = 10 В на нагрузке 600 Ом |
от 0,1 до 100 на частоте 1 кГц | ± [0,3 + 0,03-(WU -1)], для ип= 0,1; 1; 100 В на сопротивлении нагрузки не менее 1 МОм; | |
± 0,3 для U=1,5ип | ||
от 0,1 до 10 в диапазоне частот от 10 Гц до 10 МГц | ± [0,6 + 0,05(ип/и -1)] для ип = 0,2; 2 В на нагрузке 50 Ом; ип = 10 В на нагрузке 600 Ом | |
от 100 до 150 в диапазоне частот от 20 Гц до 100 кГц | ±4 на нагрузке 5 кОм | |
U - установленное значение напряжения переменного тока, В ип - верхний предел диапазона измерений напряжения переменного тока, В | ||
ИК 202 | от 0,1 до 2 в диапазоне частот от 10 до 100 кГц | ± [0,2 + 0,05(ип/и -1)] |
от 10 до 30 в диапазоне частот от 100 кГц до 10 МГц | ±3 для ип = 100 В | |
от 0,1 до 2 в диапазоне частот от 100 кГц до 100 МГц | В В ,2 2 0, == п п UU яя лл дд 2 4 ±± | |
ИК измерений выходной электрической мощности генераторов | ||
Обозначение (номер) ИК | Диапазон измерений | Пределы допускаемой относительной погрешности |
ИК 203 | от 10-4 до 20 Вт в диапазоне частот от 20 МГц до 17,85 ГГц | ±4 % в диапазоне частот до 1 ГГц; ±6 % в диапазоне частот свыше 1 ГГц |
ИК измерений параметров формы и спектра периодических сигналов | ||
Обозначение (номер) ИК | Диапазон измерений | Пределы допускаемой абсолютной или относительной погрешности, % |
ИК 204 | коэффициент гармоник от 0,005 до 30 % в диапазоне частот от 20 Гц до 199,9 кГц | ±(0,1 •Кгп + 0,006) в диапазоне частот от 20 до 99,9 Гц |
±(0,1 •Кгп + 0,002) в диапазоне частот от 0,1 до 9,9 кГц | ||
±(0,1 •Кгп + 0,05) в диапазоне частот от 20 до 199,9 кГц | ||
коэффициент гармоник от 0,1 до 30 % в диапазоне частот от 200 кГц до 2 МГц | ±0,2-Кг в диапазоне частот от 200 кГц до 2 МГц | |
Кгп - верхний предел измерений коэффициента гармоник, % Кг - значение коэффициента гармоник, % | ||
ИК 205 | коэффициент амплитудной модуляции от 10 до 90 % в диапазоне несущих частот от 100 кГц до 500 МГц и диапазоне модулирующих частот от 20 Гц до 60 кГц | ±(310-2М + 0,15) при частоте модуляции 1 кГц |
М - коэффициент амплитудной модуляции, % | ||
ИК 206 | девиация частоты от 10 кГц до 1 МГц в диапазоне несущих частот от 0,5 до 1000 МГц и диапазоне модулирующих частот от 20 Гц до 60 кГц | ±(310-2AF + 0,15) при частоте модуляции 1 кГц |
AF - девиация частоты, Гц | ||
ИК 209 | частота от 10 Гц до 100 МГц при входном напряжении от 0,1 до 10 В и входном сопротивлении 1 МОм; частота от 0,1 до 17,85 ГГц при входном напряжении от 0,1 до 10 В , мощности входного сигнала от 0,02 до 4 мВт и входном сопротивлении 50 Ом | ±0,03 Гц в диапазоне частот от 10 Гц до 10 кГц; ±0,01 Гц в диапазоне частот св. 10 кГц до 1 МГц включ.; ±0,1 Гц в диапазоне частот св. 1 до 20 МГц включ.; ±1 Гц в диапазоне частот св. 20 до 200 МГц включ.; ±8 Гц в диапазоне частот св. 0,2 до 1,6 ГГц включ.; ±1 Гц в диапазоне частот св. 1,6 до 10 ГГц включ.; ±2 Гц в диапазоне частот св. 10 до 17,85 ГГц |
период от 1000 до 0,1 с при входном напряжении от 0,1 до 10 В и входном сопротивлении 1 МОм | ±10 с в диапазоне измерений периода от 1000 до 100 с; ±0,1 с в диапазоне измерений периода от 100 до 0,1 с |
Обозначение (номер) ИК | Диапазон измерений | Пределы допускаемой абсолютной погрешности |
ИК 219 | период от 1 мс до 1000 с | ±(0,005-Туст + 20) нс |
амплидуда от 0,5 до 10 В в диапазоне частот от 0,001 Гц до 1 МГц | ±(0,08-U) В | |
Туст - установленная длительность предела записи сигнала ип - установленный предел измерений напряжения переменного тока | ||
ИК измерений временных и амплитудных характеристик импульсных сигналов | ||
Обозначение (номер) ИК | Диапазон измерений | Пределы допускаемой абсолютной или относительной погрешности |
ИК 207 | длительность от 3 10-7 до 10-3 с мощностью от 0,8 до 1,2 мВт на сопротивлении нагрузки 50 Ом в диапазоне частот от 0,1 до 17,85 ГГц с частотой повторения импульсов от 50 Гц до 50 кГц | ±5 % |
ИК 208 | длительность от 3 10-7 до 10-3 с с частотой повторения импульсов от 50 Гц до 50 кГц | ±10 % при длительности импульсов от 1 мкс до 1 мс; ±25 % при длительности импульсов от 0,3 мкс до 1 мкс; |
амплитуда от 0,1 до 20 В на сопротивлении нагрузки 50 Ом (при скважности более 2) | ±(0,1 А + 0,225) для амплитуды от 0,1 до 10 В, при выходном импедансе 50 Ом; ±(0,1 А + 0,45) для амплитуды от 10 до 20 В при выходном импедансе 1 кОм; | |
А - значение амплитуды импульсов, В | ||
ИК воспроизведения параметров формы и спектра периодических сигналов | ||
Обозначение (номер) ИК | Диапазон воспроизведения | Пределы допускаемой относительной погрешности |
ИК 213 | частота от 20 Гц до 2,0 МГц при напряжении не менее 2,5 В на внешней нагрузке 50 Ом и коэффициенте гармоник не более 0,5 % | ±10-2 |
Обозначение (номер) ИК | Диапазон воспроизведения | Пределы допускаемой абсолютной или относительной погрешности |
ИК 215 | частота от 9 кГц до 17,85 ГГц при входном напряжении 0,1 В (опорный уровень) на внешней нагрузке 50 Ом и коэффициенте амплитудной модуляции от 5 до 70 % | ±1,5 10-5 % от значения частоты сигнала ±1,0 дБ опорного уровня напряжения ±5 % при коэффициентах амплитудной модуляции от 5 до 50 % и частоте модуляции 1 кГц ±10 % при коэффициентах амплитудной модуляции от 50 до 90 % и частоте модуляции 1 кГц |
ИК 216 | коэффициент амплитудной модуляции от 0,1 до 100 % на несущих частотах 1104; 3,5• 104; 1 • 105; 3,5105; 1106; 4106; 1107; 2,5 107; 4107 Гц | ±(1-10-2-M + 0,05) при частоте модуляции 1 кГц в диапазоне несущих частот от 10 кГц до 25 МГц |
ИК 217 | девиация частоты от 10 до 1000 кГц на несущих частотах 10 и 50 МГц | ±(1-10-2-AF + 0,05) при частоте модуляции 1 кГц |
ИК 218 | угол фазового сдвига от 0 до 360° при нулевых напряжениях переменного тока в диапазоне частот 20 Гц до 10 МГц | ±0,03° в диапазоне частотот от 20 до 104 Гц; ±0,05° в диапазоне частотот от 104 до 106 Гц; ±0,1 ° в диапазоне частотот от 106 до 107 Гц |
Таблица 4 - Метрологические характеристики ИК системы 3 комплекса
ИК воспроизведения (измерений) частоты периодических сигналов | |||
Обозначение (номер) ИК | Диапазон воспроизведения | Пределы допускаемой относительной погрешности | |
ИК 301 | частота 1 и 5 МГц на нагрузке 50 Ом | ±5,0-10-12 за 12 месяцев СКО двухвыборочное отклонение частоты через 2 ч после включения ±1,010'11 за 1 с; ±6,010'12 за 10 с; ±3,0-10-12 за 100 с | |
ИК 303 | частота от 10 Гц до 100 МГц напряжением от 0,1 до 1 В на нагрузке 50 Ом | ±5 10-8 | ±2,5 дБ установки напряжения |
от 0,1 до 17,85 ГГц мощностью от 0,1 до 1 мВт на нагрузке 50 Ом | ±2,5 дБ установки мощности | ||
ИК 302 | частота 1 и 5 МГц | 110-11 за 1 с; 110-12 за 10 и 100 с |
ИК воспроизведения нтервала времени между импульсами | ||
Обозначение (номер) ИК | Диапазон воспроизведения | Пределы допускаемой абсолютной погрешности |
ИК 306 | интервал времени между -8 импульсами от 110 до 10 с с дискретностью 10 нс и амплитудой импульсов не менее 2 В на нагрузке 50 Ом | ±(8,0 10-9т + 3 10-9) с |
т - интервал времени между импульсами | ||
ИК воспроизведения проходящей мощности периодических сигналов | ||
Обозначение (номер) ИК | Диапазон воспроизведения | Пределы допускаемой относительной погрешности |
ИК 307 | проходящая мощность от 0,5 до 10 мВт на нагрузках 50 и 75 Ом | ±3 %, на частотах: 0,02; 0,03; 0,1; 0,15; 0,2; 0,25; 0,5; 0,75; 1,0; 1,25; 1,5; 1,75; 2,0; 2,25; 2,5; 2,75; 3,0; 3,5; 4,0; 4,5; 5,0; 5,5; 6,0; 6,5; 7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0; 11,0; 12,0; 13,0; 14,0; 15,0; 16,0; 17,0; 17,85 ГГц |
ИК измерений КСВН и ослабления периодических сигналов | ||
Обозначение (номер) ИК | Диапазон воспроизведения | Пределы допускаемой относительной погрешности |
ИК 308 | КСВН от 1,05 до 5 в коаксиальном тракте сечением 7/3,04 в диапазоне частот от 0,01 до 17,85 ГГц | ±(5К+1) |
ослабление от 0 до 65 дБ | ±(0,015А +0,65) дБ | |
К - значение измеряемого КСВН; А - значение измеряемого ослабления |
Таблица 5 - Метрологические характеристики ИК системы 4 комплекса
ИК измерений временных и амплитудных характеристик импульсных сигналов | ||
Обозначение (номер) ИК | Диапазон воспроизведения | Пределы допускаемой абсолютной погрешности |
ИК 401А | длительность от 5 нс до 5 с период повторения от 5 нс до 10 с временной сдвиг от 5 нс до 10 с | ±(0,04 Т +0,05 • 10-9) с в диапазоне Т от 5 10-9 до 1 • 10-10 с; ±(510-7Т +210-9) с в диапазоне Т от 1-10-10 до 10 с |
Т - значение измеряемого временного интервала |
Обозначение (номер) ИК | Диапазон воспроизведения | Пределы допускаемой абсолютной или относительной погрешности | |||
ИК 401Б | амплитуда от 6 мВ до 5 В при входном сопротивлении 50 Ом; амплитуда от 6 мВ до 100 В при входном сопротивлении 1 МОм | ±(1,8 10-3U +3 10-3) при длительности импульса более 5 нс и ип=1 В с выносным стробоскопическим пробником; ±(1,7 10-3U + 4-10-4) при длительности импульса более 50 нс и ип=0,1 В; ±(7- 10-3U + 4-10-3) при длительности импульса более 50 нс и ип=1 В; ±(7- 10-3U + 4-10-2) при длительности импульса более 50 нс и ип=10 В; ±(7- 10-3U + 0,4) при длительности импульса более 50 нс и ип=100 В | |||
U - установленное значение напряжения постоянного тока, В ип - верхний предел диапазона измерений напряжения постоянного тока, В | |||||
ИК 401В | длительность фронта от 1,5 нс до 10 мс | время нарастания переходной характеристики не более 0,5 нс | |||
ИК 402 | амплитуда от 400 мкВ до 100 В на нагрузке 1 МОм; амплитуда от 400 мкВ до 5 В на нагрузке 50 Ом | ±(3 10-3U + 3 10-6) | |||
ИК 403А | длительность фронта, нс, не более: для амплитуды 12 В для амплитуды 60 В | 0,14; 3 1; 10 | |||
ИК 403Б | период повторения от 0,5 нс до 5 с | ±110-3 •Тх | |||
Тх - значение установленного периода повторения импульсов, с | |||||
ИК 403В | выброс на вершине, %, не более: при длительности фронта 0,14 нс; при длительностях фронта 1, 3, 10 нс | 5 3 | |||
неравномерность вершины, %, не более: при длительности фронта 0,14 нс; при длительностях фронта 1, 3, 10 нс | 5 2 | ||||
ИК измерений напряжения постоянного тока | |||||
Обозначение (номер) ИК | Диапазон воспроизведения, В | Пределы допускаемой абсолютной погрешности, В | |||
ИК 404 | от 0,02 до 100 | ±0,0006-U |
Таблица 6 - Метрологические характеристики ИК системы 5 комплекса
ИК воспроизведения напряжения постоянного тока положительной и отрицательной полярности | ||
Обозначение (номер) ИК | Верхний предел диапазона воспроизведения, В | Пределы допускаемой абсолютной погрешности, В |
ИК 501 | 0,2 | ±(110-3U + 110-4) |
2 | ±(5'10-4-U + 210-4) | |
20 | ±(5 10-4U + 110-3) | |
200 | ±(110-3U + 210-2) |
600 | ±(110-3U + 1,810-1) | ||
U - установленное значение напряжения постоянного тока, В | |||
ИК воспроизведения силы постоянного тока | |||
Обозначение (номер) ИК | Верхний предел диапазона, А | Пределы допускаемой абсолютной погрешности, А | |
ИК 502 | 0,02 | ±(110-3I + 210-6) | |
0,2 | ±(110-3I + 210-5) | ||
2 | ±(110-3I + 210-4) | ||
20 | ±(2,5 • 10-3 • I + 5 10-3) | ||
50 | ±(2,5 • 10-3 • I + 5 10-2) | ||
I - установленное значение силы тока | |||
ИК воспроизведения СКЗ напряжения переменного тока | |||
Обозначение (номер) ИК | Диапазон (верхний предел диапазона), В | Диапазон частот | Пределы допускаемой абсолютной погрешности, В |
ИК 503 | 0,2 | от 10 до 20 Гц включ. | ±(3 10-3U + 210-4) |
св. 20 до 10 кГц | ±(2 10-3U + 210-4) | ||
2 | от 10 до 20 Гц включ. | ±(3 10-3U + 410-4) | |
св. 20 до 40 Гц включ. | ±(210-3U + 410-4) | ||
св. 0,04 до 1,2 кГц включ. | ±(110-3U + 410-4) | ||
св. 1,2 до 10 кГц | ±(210-3U + 410-4) | ||
20 | от 10 до 20 Гц включ. | ±(3 10-3U + 410-3) | |
св. 20 до 40 Гц включ. | ±(210-3U + 3 10-3) | ||
св. 0,04 до 1,2 кГц включ. | ±(110-3U + 3 10-3) | ||
св. 1,2 до 10 кГц | ±(210-3U + 410-3) | ||
150 | от 10 до 20 Гц включ. | ±(3 10-3U + 3 10-2) | |
св. 20 до 40 Гц включ. | ±(210-3U + 3 10-2) | ||
св. 0,04 до 1,2 кГц включ. | ±(110-3U + 3 10-2) | ||
св. 1,2 до 10 кГц | ±(210-3U + 3 10-2) | ||
600 | от 20 до 1,2 кГц | ±(3 10-3U + 610-1) | |
ИК 505 | от 1103 до 3104 | 50 Гц | ±0,25^U |
U - установленное значение напряжения переменного тока, В | |||
ИК воспроизведения силы переменного тока | |||
Обозначение (номер) ИК | Верхний предел диапазона, А | Диапазон частот | Пределы допускаемой абсолютной погрешности, А |
ИК 504 | 0,02 | от 10 до 20 Гц включ. | ±(3 10-3I + 110-5) |
св. 0,02 до 1,2 кГц включ. | ±(210-3I + 610-6) | ||
св 1,2 до 12 кГц | ±(2 10-3 + 5 10-4/F)I +110-5) | ||
0,2 | от 10 до 20 Гц включ. | ±(3 10-3I + 110-4) | |
св. 0,02 до 1,2 кГц включ. | ±(210-3I + 610-5) | ||
св 1,2 до 12 кГц | ±(2 10-3 + 5 10-4/F)I +110-4) | ||
2 | от 10 до 20 Гц включ. | ±(3 10-3I + 110-3) |
2 | св. 0,02 до 1,2 кГц включ. | ±(2 • 10-3 • I + 610-4) | |
св 1,2 до 12 кГц | ±(210-3 + 5 • 10-4/F) • I +110-3) | ||
20 | от 10 до 20 Гц включ. | ±(410-3I + 110-2) | |
св. 0,02 до 1,2 кГц | ±(2,5 • 10-3 + 1,510-2/F)I +6 10-4) | ||
50 | от 10 до 20 Гц включ. | ±(410-3I + 5 10-2) | |
св. 0,02 до 1,2 кГц | ±(2,5 10-3 + 1,510-2/F)I +5 10-2) | ||
I - установленное значение силы тока, А F - установленное значение частоты Пределы допускаемой относительной погрешности установки частоты ±1 %. |
Таблица 7 - Основные технические характеристики комплекса
Наименование характеристики | Значение характеристики |
Напряжение питания от сети переменного тока частотой (50 Гц), В | (220 ± 22) |
Потребляемая мощность, кВ А, не более | 30 |
Масса, кг, не более | 3500 |
Г абаритные размеры основных составных частей комплекса (длина х ширина х высота), мм, не более: | |
Системы № 1 | 3675x1305x1625 |
Системы № 2 | 4205x1305x1625 |
Системы № 3 | 3075x1305x1625 |
Системы № 4 | 2510x1305x1625 |
Системы № 5 | 2270x2740x1937 |
Рабочие условия эксплуатации: температура окружающего воздуха для системы № 1 комплекса, °С температура окружающего воздуха для систем № 2, 3, 4, 5 комплекса, °С относительная влажность воздуха при температуре 25 °С, % атмосферное давление, кПа | от 18 до 23; от 15 до 25; (65±15); 84-106 |
наносится на лицевые панели АИС комплекса в виде наклейки и на титульные листы руководств по эксплуатации типографским способом.
Таблица 8 - Комплектность средства измерений
Наименование | Обозначение | Количество |
Комплекс автоматизированный метрологического обслуживания ВВТ Космических войск 14Б328 в составе: | ЯНТИ.411739.001 | 1 шт. |
Система № 1 с комплектом ЗИП | ЯНТИ.411711.030 | 1 шт. |
Система № 2 с комплектом ЗИП | ЯНТИ.411711.031 | 1 шт. |
Система № 3 с комплектом ЗИП | ЯНТИ.411711.032 | 1 шт. |
Система № 4 с комплектом ЗИП | ЯНТИ.411711.033 | 1 шт. |
Система № 5 с комплектом ЗИП | ЯНТИ.411711.034 | 1 шт. |
Программное обеспечение. Спецификация | ЯНТИ.00853 | 1 шт. |
РМ по управлению комплексом | ЯНТИ.468332.126 | 1 шт. |
РМ по диагностированию неисправных СИ | ЯНТИ.301313.058 | 1 шт. |
Руководство по эксплуатации | ЯНТИ.411739.001РЭ | 1 шт. |
Формуляр | ЯНТИ.411739.001ФО | 1 шт. |
Методика поверки | ЯНТИ.411739.001МП | 1 шт. |
Перечень СИ, входящих в комплект поставки комплекса, приведен в таблице 9.
Таблица 9
Наименование | Обозначение (тип) | Количество |
СИ системы № 1 комплекса | ||
Калибратор универсальный | Н4-17 | 1 шт. |
Калибратор универсальный | Н4-16 | 1 шт. |
Калибратор переменного напряжения широкополосный | Н5-3 | 1 шт. |
Вольтметр-калибратор постоянного напряжения | В2-43 | 1 шт. |
Мультиметр цифровой | 34401А | 1 шт. |
Комплект преобразователей напряжения | В9-25 | 1 шт. |
Преобразователь напряжения | В9-26 | 1 шт. |
Преобразователь напряжения | В9-27 | 1 шт. |
Мера электрического сопротивления постоянного тока многозначная | МС 3070 | 1 шт. |
Мера электрического сопротивления | Р4013 | 1 шт. |
Мера электрического сопротивления | Р4023 | 1 шт. |
Мера электрического сопротивления | Р4033 | 1 шт. |
Магазин сопротивления | Р40102 | 1 шт. |
Мультиметр | 3458А | 1 шт. |
Г енератор сигналов высокочастотный | РГ4-03 | 1 шт. |
Делитель напряжения постоянного тока | Р3027-1 | 1 шт. ЗИП |
Мера отношения напряжений | Н4-8 | 1 шт. ЗИП |
Мера напряжения | Н4-100 | 1 шт. ЗИП |
Меры сопротивления переменного тока | МС-100; МС-10; МС-1; МС-01 | 1 шт. ЗИП |
Мера электрического сопротивления однозначная | МС 3050М | 6 шт. ЗИП |
Мера электрического сопротивления однозначная | МС 3080 | 3 шт. ЗИП |
Прибор для измерения ослабления ступенчатый | Д1-25 | 1 шт. ЗИП |
СИ системы № 2 комплекса | ||
Мультиметр цифровой | 34401А | 1 шт. |
Г енератор сигналов высокочастотный | Г4-229 | 1 шт. |
Установка для измерения ослаблений | Д1-24/1 | 1 шт. |
Г енератор сигналов высокочастотный | Г4-230 | 1 шт. |
Осциллограф цифровой запоминающий | АКИП-72205А | 1 шт. |
Измеритель модуляции | СК3-49/1 | 1 шт. |
Анализатор спектра | СК4-99 | 1 шт. |
Калибратор - измеритель нелинейных искажений | СК6-20 | 1 шт. |
Г енератор импульсов сложной/произвольной формы | 81150А | 1 шт. |
Частотомер | 53220А | 1 шт. |
Частотомер электронно-счетный | 53150А | 1 шт. |
Блок измерительный ваттметра | N1914A | 1 шт. |
Преобразователь измерительный термоэлектрический ваттметров поглощаемой мощности | Ш481А | 1 шт. |
Преобразователь измерительный термоэлектрический ваттметров поглощаемой мощности | Ш481В | 1 шт. |
Аппаратура для поверки измерителя коэффициента амплитудной модуляции | К2-34 | 1 шт. |
Осциллограф универсальный | С1-157 | 1 шт. ЗИП |
Измеритель разности фаз | Ф2-34 | 1 шт. ЗИП |
Усилитель высокочастотный | У 3-33 | 1 шт. ЗИП |
Аттенюатор высокочастотный ступенчатый | R&S RSC | 1 шт. ЗИП |
Комплект преобразователей напряжения | В9-25 | 1 шт. ЗИП |
Преобразователь напряжения | В9-27 | 1 шт. ЗИП |
СИ системы № 3 комплекса | ||
Ваттметр поглощаемой мощности | М3-22А | 1 шт. |
Г енератор сигналов высокочастотный | Г4-230 | 1 шт. |
Г енератор сигналов высокочастотный | Г4-229 | 1 шт. |
Приемник-компаратор | ЧК7-56 | 1 шт. |
Ваттметр проходящей мощности | РМХ18-002 | 1 шт. |
Стандарт частоты и времени | Ч1-83/3 | 1 шт. |
Измеритель КСВН и ослаблений | Р2-140 | 1 шт. |
Преобразователь измерительный ваттметров поглощаемой мощности | 8483А | 1 шт. |
Нановольтметр/микроомметр | 34420А | 1 шт. |
СИ системы № 4 комплекса | ||
Установка измерительная | К2С-62А | 1 шт. |
Вольтметр импульсного напряжения | В4-24/1 | 1 шт. |
Г енератор импульсов сложной/произвольной формы | 81150А | 1 шт. |
Частотомер | 53220А | 1 шт. |
Мультиметр цифровой | 34401А | 1 шт. |
Осциллограф | С1-137 | 1 шт. |
СИ системы № 5 комплекса | ||
Мультиметр цифровой | 34401А | 1 шт. |
Калибратор универсальный с преобразователем напряжение-ток ПНТ-50 | Н4-11 | 1 шт. |
осуществляется по документу ЯНТИ.411739.001МП «Комплекс автоматизированный метрологического обслуживания ВВТ Космических войск 14Б328. Методика поверки», утвержденному ООО «КИА» 28.09.2016 г.
Основные средства поверки: мультиметр 3458А (рег. № 25900-03); калибратор универсальный Н4-17 (рег. № 46628-11); мера отношения напряжений Н4-8 (рег. № 30361-05);
мера электрического сопротивления однозначная МС 3050М (рег. № 28926-05); делитель напряжения постоянного тока Р3027-1 (рег. № 9625-84); магазин сопротивления Р40102 (рег. 10547-86); комплект преобразователей напряжения В9-25 (рег. № 30819-05); преобразователи напряжения В9-27 (рег. № 30815-07); преобразователи напряжения В9-26 (рег. № 30818-05); измеритель разности фаз Ф2-34 (рег. № 9512-84); приемник-компаратор ЧК7-56 (рег. № 36843-08); ваттметр проходящей мощности РМХ18-002 (рег. № 64265-16); преобразователь измерительный ваттметров поглощаемой мощности 8483А (рег. № 58320-14);
измеритель КСВН и ослаблений Р2-140 (рег. № 49122-12);
установка измерительная К2С-62А (рег. № 31434-06);
прибор для измерения ослабления ступенчатый Д1-25 (рег. № 37210-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке комплекса.
приведены в эксплуатационном документе.
ГОСТ 22261-94 «ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия».
ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы».
ГОСТ Р 8.648-2015 «ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 10 до 10 Гц».
Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления».
ГОСТ 8.129-2013 «ГСИ. Государственная поверочная схема для средств измерений времени и частоты».
ГОСТ Р 8.851-2013 «ГСИ Государственная поверочная схема для средств измерений ослабления электромагнитных колебаний до 120 дБ в диапазоне частот от 0 до 178 ГГц».
ГОСТ Р 8.717-2010 «ГСИ. Государственная поверочная схема для средств измерений коэффициента амплитудной модуляции высокочастотных колебаний».
ГОСТ 8.110-97 «ГСИ. Государственная поверочная схема для средств измерений коэффициента гармоник от 0,003 до 100 % в диапазоне частот от 20 Гц до 199,9 кГц».
ГОСТ 8.551-2013 «ГСИ. Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц».
ГОСТ Р 8.562-2007 «ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний».
ГОСТ 8. 813-2013 «ГСИ. Государственная поверочная схема для средств измерений волнового сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне частот от 0,01 до 65 ГГц».
ГОСТ 8.767-2011 «ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 110-8 до 100 А в диапазоне частот от 110-1 до 1 106».
ГОСТ 8.022-91. «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 30 А».
