| Номер в госреестре | 65655-16 |
| Наименование СИ | Резервуар вертикальный стальной цилиндрический |
| Обозначение типа СИ | РВС-5000 |
| Изготовитель | ООО "Башкирский завод металлоконструкций", г.Уфа |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Резервуар вертикальный стальной цилиндрический РВС-5000 (далее - резервуар) предназначен для измерения объема и хранения нефти и нефтепродуктов при проведении государственных учетных операций.

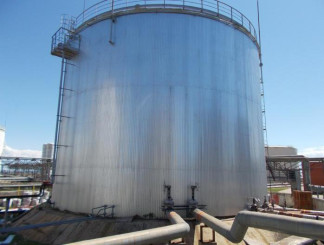

Резервуар представляет собой металлический сосуд в форме вертикального цилиндра со стационарной крышей, приемораздаточными устройствами и люками.
Крыша резервуара - коническая щитовая самонесущая, состоящая из щитов заводского изготовления, монтажных элементов каркаса и карт настила.
Стенка резервуара состоит из отдельных листов, свальцованных по внутреннему радиусу резервуаров, собираемых на монтаже полистовым методом.
Днище резервуара состоит из листов центральной части и кольцевых окраек, собираемых на монтаже полистовым методом.
Резервуар снабжен лестницей, кольцевыми площадками обслуживания и трапом ведущим к центру крыши.
отсутствует.
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 5000 |
| Пределы допускаемой относительной погрешности определения вместимости, % (геометрический метод) | ±0,1 |
| Г абаритные размеры, мм, не более | |
| - диаметр | 20920 |
| - высота | 15000 |
| Масса, т, не более | 113,7 |
| Температура окружающей среды, оС | от -30 до +50 |
наносят на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар вертикальный стальной цилиндрический | РВС-5000 | 1 шт. |
| Паспорт | - | 1 экз. |
осуществляется по ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки приведены в таблице 3.
Таблица 3- Основные средства поверки
| Наименование средств измерений | Тип | Основные метрологические характеристики |
| Рулетка измерительная металлическая 2-го класса точности | Р20Н2К | Номинальная длина шкалы - 20 м; допускаемое отклонение действительной длины интервалов шкалы при температуре 20 0С ±(0,3^0,15(L-1)) |
| Рулетка измерительная металлическая 2-го класса точности | Р20Н2Г | Номинальная длина шкалы - 20 м; допускаемое отклонение действительной длины интервалов шкалы при температуре 20 0С ±(0,3^0,15(L-1)) |
| Штангенциркуль | ТТТЦ-П | Диапазон измерения 0 - 250 мм; предел допускаемой погрешности 0,1 мм |
| Толщиномер ультразвуковой | А1207 | Диапазон измерения толщины от 0,8 до 30,0 мм; пределы допускаемой абсолютной погрешности ±(0,005-Х-0,1) |
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке резервуаров.
отсутствуют.
ГОСТ 31385-2008 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия».
ГОСТ 8.570-2000 «Резервуары стальные вертикальные цилиндрические. Методика поверки».
ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объема жидкости».
ПБ 03-605-03 «Правила устройства вертикальных цилиндрических стальных резервуаров для нефти и нефтепродуктов».
