| Номер в госреестре | 65657-16 |
| Наименование СИ | Термогигробарометры автоматизированные |
| Обозначение типа СИ | ТГБА-1 |
| Изготовитель | Общество с ограниченной ответственностью "ЛОМО МЕТЕО" (ООО "ЛОМО МЕТЕО"), г. Санкт-Петербург |
| Год регистрации | 2016 |
| Срок свидетельства | 27.10.2021 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Термогигробарометры автоматизированные ТГБА-1 (далее - ТГБА-1) предназначены для измерений метеорологических параметров приземного слоя воздуха: температуры, относительной влажности и атмосферного давления.
Конструктивно ТГБА-1 состоит из:
датчика температуры и относительной влажности (ДТ), объединяющего первичные измерительные преобразователи температуры (термометр сопротивления) и относительной влажности (преобразователь емкостного типа).
блока электроники ДТ' (БЭ ДТ), преобразующего аналоговые электрические сигналы ДТ в цифровые коды;
ДТ и БЭ ДТ представляют собой два ИК: измерительный канал температуры и измерительный канал относительной влажности.
датчика температуры точки росы (ДТР) конденсационного типа, корректирующего
показания ИК относительной влажности;
блока электроники ДТР преобразующего аналоговые электрические сигналы ДТР в цифровые коды;
БЭ ДТ и БЭ ДТР размещаются на кронштейнах ДТ и ДТР.
датчика давления (ДД), в зависимости от исполнения размещаемого либо в блоке питания (БП), либо в блоке управления (БУ). В качестве первичного измерительного преобразователя абсолютного давления используется датчик пьезорезонансного типа.
ДД представляет собой ИК атмосферного давления.
блока питания (БП), размещаемого на открытом воздухе и предназначенного для электропитания датчиков, обмена информацией с датчиками, защиты оборудования от импульсных перенапряжений в линиях связи и питания, а также передачи результатов измерений на БУ или приемное устройство информационно-измерительно! системы.
блока управления (БУ), размещаемого в отапливаемом помещении, и предназначенного для приема, обработки, хранения и индикации на дисплее измеряемой ин формации, а также передачу информации в информационно-измерительные системы.
вспомогательных устройств и принадлежностей, включая мачты, крон штейны для крепления датчиков.
Принцип действия ТГБА-1 основан на преобразовании метеорологических параметро! приземного слоя атмосферы в электрические сигналы и далее - в цифровые коды, подлежащие дальнейшей обработке, хранению, передаче и визуализации.
ТГБА-1 обеспечивает передачу информации в информационно-измерительные системы < использованием стандартных интерфейсов: RS-232C, RS-485, Ethernet.

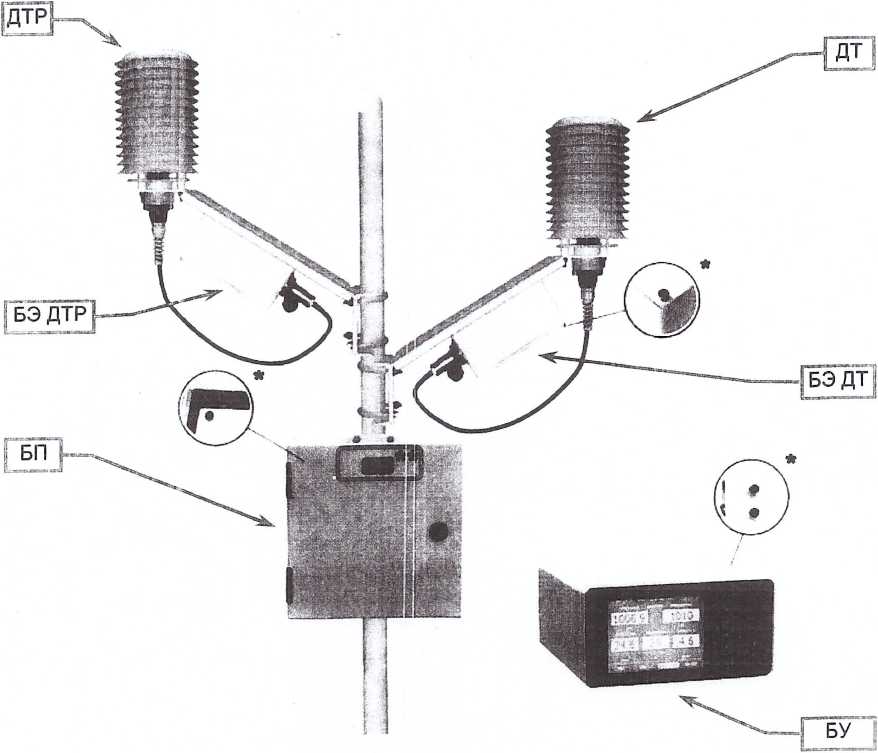

Фотография общего вида, места пломбировки составных частей ТГБА-1, приведены и; рисунке 1.
* - места пломбировки
“ - место нанесения знака об утверждении типа
БП - блок питания
БУ - блок управления
БЭ - блок электроники
ДТ -датчиктемпературы и относительной влажности воздуха
ДТР - датчик температуры точки росы
Рисунок 1 - Общий вид и места пломбирования ТГБА-1
Программное обеспечение (ПО) ТГБА-1 включает:
ПО «Программа контроллера ТГБА-1» РОФ.МЕСП.00009-01, встроенное в БП, обеспечивающее обмен информацией с БЭ ДТ, БЭ ДТР, ДД и передачу информации по линии связи;
ПО «Программа блока управления ТГБА-1» РОФ.МЕСП.00008-01, встроенное в БУ, обеспечивающее взаимодействие с БП (с ДД - в исполнении МЕСП.416311.001-03), а также статистическую обработку, архивирование и индикацию на дисплее результатов измерений и их передачу в информационно-измерительные системы;
ПО «Программа контроллера датчика давления» РОФ.МЕСП.00031-01, встроенное в ДД, обеспечивающее проведение и обработку измерений атмосферного давления, а также обмен информацией в цифровых кодах по двухпроводной линии связи;
ПО «Программа контроллера датчика точки росы» РОФ.МЕСП.00039-01, встроенное в БЭ ДТР, обеспечивающее проведение и обработку измерений температуры точки росы, обмен информацией с БП в цифровых кодах по двухпроводной линии связи;
ПО «Программа контроллера датчика температуры и относительной влажности» РОФ.МЕСП.00040-01, встроенное в БЭ ДТ, обеспечивающее проведение и обработку измерений температуры и относительной влажности воздуха, обмен информацией с БП в цифровых кодах по двухпроводной линии связи.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
| Наименование ПО и идентификационных данных (признаков) | Значения |
| «Программа контроллера ТГБА-1»: идентификационное наименование цифровой идентификатор (контрольная сумма исполняемого кода), алгоритм расчета контрольной суммы номер версии (идентификационный номер) | РОФ.МЕСП.00009-01 0х8ААА98А7, CRC32 1.0 |
| «Программа блока управления ТГБА-1»: идентификационное наименование; цифровой идентификатор (контрольная сумма исполняемого кода), алгоритм расчета контрольной суммы; номер версии (идентификационный номер) | РОФ.МЕСП.00008-01 0x645BFE6F, CRC32 1.0 |
| «Программа контроллера датчика давления»: идентификационное наименование; цифровой идентификатор (контрольная сумма исполняемого кода), алгоритм расчета контрольной суммы; номер версии (идентификационный номер) | РОФ.МЕСП.00031-01 0xE18D919C, CRC32 1.0 |
| «Программа контроллера датчика точки росы»: идентификационное наименование; цифровой идентификатор (контрольная сумма исполняемого кода), алгоритм расчета контрольной суммы; номер версии (идентификационный номер) | РОФ.МЕСП.00039-01 0х44626В43, CRC32 1.0 |
| «Программа контроллера датчика температуры и относительной влажности»: идентификационное наименование; цифровой идентификатор (контрольная сумма исполняемого кода), алгоритм расчета контрольной суммы; номер версии (идентификационный номер) | РОФ.МЕСП.00040-01 0x6D7F5B88, CRC32 1.0 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014 года.
Таблица 2
| Наименование характеристики | Значение | |
| Диапазон измерений температуры воздуха, °C | от минус 60 до 50 | |
| Пределы допускаемой абсолютной погрешности измерений темпера- | ||
| туры воздуха, °C | 9^-. | |
| Диапазон измерений относительной влажности воздуха, % | от 10 до 98 | |
| Пределы допускаемой абсолютной погрешности измерений относи- | в диапазоне | в диапазоне |
| тельной влажности воздуха, %: | от 10до30% | от 30 до 98 % |
| при температуре от 0 до 50 °C | ±5 | ±3 |
| при температуре от минус 30 до 0 °C | ±7 | ±5 |
| Диапазон измерений атмосферного давления, гПа | от 600 до 1080 | |
| Пределы допускаемой абсолютной погрешности измерений атмо- | ±0,3 | |
| сферного давления, гПа | ||
| Напряжение питания от сети однофазного тока частотой (50±2,5) Гц, В | 187- | 242 |
| Потребляемая мощность, не более, Вт: БП | 60 | |
| БУ | 80 | |
| Габаритные размеры (ШхДхВ) не более, мм БП (без скоб) | 345x305x160 | |
| БЭ ДТ | 170x105x80 | |
| БЭ ДТР | 170x105x80 | |
| ДТ (в радиационной защите без учета кабеля) | 0120x360 | |
| ДТР (в радиационной защите без учета кабеля) | 0120x310 | |
| БУ | 315x265x140 | |
| Масса не более, кг БП | 8,5 | |
| БЭ ДТ | 0,8 | |
| БЭ ДТР | 0,8 | |
| ДТ (в радиационной защите) | 0,8 | |
| ДТР (в радиационной защите) | 1, | 2 |
| БУ | 5,2 | |
| Условия эксплуатации: 1) Блоки (БП, БЭ ДТ с ДТ, БЭ ДТР с ДТР), устанавливаемые на открытом воздухе: обладают прочностью к воздействию предельных температур, °C | от минус 60 и 65 | |
| устойчивы к воздействию относительной влажности воздуха при температуре 35 °C, % | до 100 | |
| ИК ТГБА-1 имеют следующие рабочие диапазоны температур: ИК атмосферного давления, °C | от минус 50 до 50 | |
| ИК температуры воздуха, °C | от минус 60 до 50 | |
| ИК относительной влажности воздуха, °C | от минус 30 до 50 | |
| степень защиты по ГОСТ 14254-96 | IP 54 | |
| 2) БУ, устанавливаемый в отапливаемом помещении: обладает прочностью к воздействию предельных температур, °C | от минус | 30 и 50 |
| устойчиво к воздействию рабочих температур, °C | от 5 до 40 | |
| устойчиво к воздействию относительной влажности воздуха при температуре 35 °C, % | до 80 | |
| степень защиты по ГОСТ 14254-96 | IP 40 | |
| 3) ТГБА-1 устойчив к воздействию пониженного давления, гПа | до 600 | |
| 4) ТГБА-1 обладает прочностью к воздействию синусоидальной вибрации частотой 25 Гц с амплитудой, мм | 0,1 | |
| 5) ТГБА-1 обладает прочностью к многократным ударам при транспортировании с ускорением 30 м/с2 при частоте ударов, ударов/мин | от 80 до 120 | |
Окончание таблицы 2
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч | 15000 |
| Средний срок службы, лет | 8 |
наносится фотохимическим способом, тиснением или другими способами нанесения маркировки на корпус БП (БУ - в исполнении МЕСП.416311.001-03) рядом с наименованием составной части, а также типографским способом на титульные листы Руководства по эксплуатации МЕСП.416311.001 РЭ и Формуляра МЕСП.416311.001 ФО ТГБА-1.
Таблица 3 - Комплектность ТГБА-1
| Обозначение | Наименование составных частей | Кол-во на исполнение | Примечание | ||||
| 00 | 01 | 02 | 03 | 04 | |||
| МЕСП.431324.106 | Блок питания (БП) | 1 | 1 | 1 | - | 1 | |
| МЕСП.416311.104 | Датчик температуры и относительной влажности воздуха (ДТ) с радиационной защитой | 1 | 1 | 1 | - | 1 | |
| МЕСП.413621.202 | Датчик температуры точки росы (ДТР) с радиационной защитой | 1 | - | 1 | - | - | |
| МЕСП.411519.230 | Блок электроники (БЭ) ДТ с кронштейном | 1 | 1 | 1 | - | 1 | |
| МЕСП.411519.228 | Блок электроники (БЭ) ДТР с кронштейном | 1 | - | 1 | - | - | |
| МЕСП.406231.102 | Датчик атмосферного давления (ДД) | 1 | 1 | 1 | 1 | 1 | В зависимости от исполнения установлен в БП или БУ |
| МЕСП.421457.001 | Блок управления (БУ) | 1 | 1 | - | - | - | Применяется для автономной работы |
| МЕСП.421457.001-01 | Блок управления (БУ) | - | - | - | 1 | - | с ДД внутри |
| МЕСП.305653.102 | Комплект запасных частей | 1 | - | - | - | - | |
| МЕСП.305653.102-01 | Комплект запасных частей | - | 1 | - | - | - | |
| МЕСП.305653.102-02 | Комплект запасных частей | - | - | 1 | - | - | |
| МЕСП.305653.102-03 | Комплект запасных частей | - | - | - | 1 | - | |
| МЕСП.305653.102-04 | Комплект запасных частей | - | - | - | - | 1 | |
| МЕСП.305651.109 | Комплект кабелей | 1 | - | - | - | - | |
| МЕСП.305651.109-01 | Комплект кабелей | - | 1 | - | - | - | |
| МЕСП.305651.109-02 | Комплект кабелей | - | - | 1 | - | - | |
| МЕСП.305651.109-03 | Комплект кабелей | - | - | - | 1 | - | |
| МЕСП.305651.109-04 | Комплект кабелей | - | - | - | - | 1 | |
| Упаковка изделия ТГБА-1 | 1 | 1 | 1 | - | 1 | ||
| Упаковка БУ ТГБА-1 | - | - | - | 1 | - | ||
| Комплект эксплуатационных документов | |||||||
| МЕСП.416311.001 РЭ | Руководство по эксплуатации | 1 | 1 | 1 | 1 | 1 | |
| МЕСП.416311.001 ФО | Формуляр | 1 | 1 | 1 | 1 | 1 | |
осуществляется по документу МЕСП.416311.001 МП Инструкция «Термогигробарометры автматизированные. Методика поверки», утвержденному руководителем ФГУП «ВНИИМ им. Д.И. Менделеева и руководителем ГЦИ СИ ФГБУ «ГНМЦ» Минобороны России в апреле 2016 г.
Основные средства поверки:
- государственный рабочий эталон 1 разряда единицы температуры в диапазоне от 213,15 до 343,15 К (от минус 60 до 70 °C) в области измерений температуры воздушной среды ГРЭ № 254-0165 (регистрационный номер 3.1.ZZB.0165.2016);
- государственный рабочий эталон 2 разряда единицы относительной влажности воздуха в диапазоне от 5 до 100 % при температурах воздуха от минус 50 до 50 °C ГРЭ № 254-0164 (регистрационный номер 3.1.ZZB.0164.2016);
- государст венный рабочий эталон 1 разряда единицы давления для области абсолютного давления в диапазоне от 500 до ИООгПа ГРЭ №254-0218 (регистрационный номер 3.1.ZZB.0218.2016).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на «Свидетельство о поверке» и в Формуляр.
приведены в эксплуатационном документе.
1 Приказ МОРФ №4 от 10.01.2009г. «Об утверждении Перечня измерений относящихся к сфере государственного регулирования обеспечения единства измерений».
2 ГОСТ Р 8.840-2013 «ГСП. Государственная поверочная схема для средств
измерений абсолютного давления в диапазоне 1-1 ТО6 Па».
3 ГОСТ 8.558-2009 «ГСП. Государственная поверочная схема для средстг
измерений температуры».
4 ГОСТ 8.547-2009 Государственная поверочная схема для средств измерение влажности газов.
5 МЕСП.416311.001 ТУ. «Термогигробарометр автоматизированный ТГБА-1
Технические условия».
