Система измерительная для стендовых испытаний узлов и агрегатов вертолетов СИСТ-52, 65660-16

Назначение

Система измерительная для стендовых испытаний узлов и агрегатов вертолетов СИСТ-52 (далее - система) предназначена для измерений силы, угла, силы постоянного тока, температуры и частоты переменного тока, а также для регистрации и отображения результатов измерений и расчетных величин.

Описание

Конструктивно система представляет собой стойку управления с размещенными в ней устройством измерения и контроля температуры УКТ38, консолью управления с блоком согласования датчиков, ПЭВМ, внутри которой смонтирован аналого-цифровой преобразователь (АЦП), и источником бесперебойного питания. Блоки усилителей НУТ-5 (далее - блок НУТ-5) и НУТ-6 с нормирующими преобразователями выполнены в отдельных корпусах и установлены на испытательном стенде.

Функционально система состоит из измерительных каналов (ИК):

- ИК силы;

- ИК угла;

- ИК силы постоянного тока;

- ИК температуры;

- ИК частоты переменного тока.

ИК силы

Принцип действия ИК основан на преобразовании силы, действующей на датчики силы и тензорезисторы, наклеенные на испытываемый образец, в электрический сигнал, пропорциональный измеряемой силе. Выходной сигнал от датчиков силы и тензорезисторов преобразуется в цифровой код, с последующим вычислением ПЭВМ значений измеряемой силы по известной градуировочной характеристике ИК, результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.

ИК угла

Принцип действия ИК основан на использовании зависимости значений электрического сигнала первичного преобразователя (датчика угла) от величины измеряемого угла. Выходной сигнал от датчика угла (напряжение постоянного тока), пропорциональный измеряемому углу, поступает в блок подключения датчиков, преобразуется в цифровой код, с последующим вычислением ПЭВМ значений измеряемого угла по известной градуировочной характеристике ИК, результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.

ИК силы постоянного тока

Принцип действия ИК силы постоянного тока основан на преобразовании аналогового сигнала (силы постоянного тока) в цифровой код, с последующим вычислением ПЭВМ значений измеряемых сигналов по известной градуировочной характеристике ИК, результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.

ИК температуры

Принцип действия ИК температуры основан на преобразовании аналогового сигнала от термопреобразователя в цифровой код, с последующим вычислением ПЭВМ значений измеряемой температуры по известной градуировочной характеристике ИК, результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.

ИК частоты переменного тока

Принцип действия ИК основан на компьютерной обработке электрического сигнала в ряд Фурье и выделении основной гармоники.

По условиям эксплуатации система удовлетворяет требованиям гр. 1.1 по ГОСТ РВ 20.39.304-98 климатического исполнения УХЛ с диапазоном рабочих температур от 10 до 30°С и относительной влажностью окружающего воздуха от 30 до 80% при температуре 25°С без предъявления требований по механическим воздействиям.

Внешний вид стойки управления системы, места нанесения знака утверждения типа и знака поверки приведены на рисунке 1.

Внешний вид других компонентов системы приведен на рисунках 2.. .7.

Защита от несанкционированного доступа предусмотрена в виде специального замка не дверце стойки управления, запираемого ключом (рисунок 8).

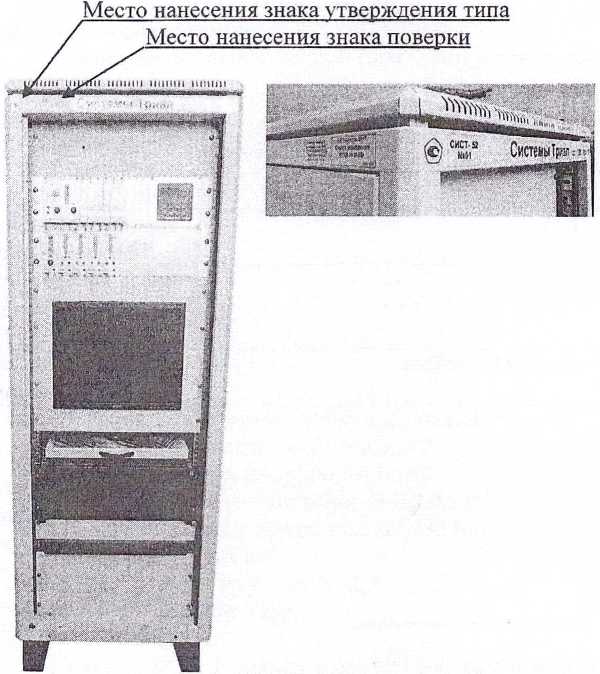

Рисунок 1 - Стойка управления

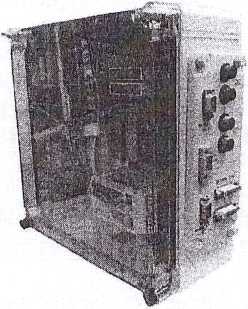

Рисунок 2 - Блок НУТ-5

Рисунок 3 - Блок НУТ-6

Рисунок 4 - Датчик угла

FVS58N

(LA)

Рисунок 5 - Тензорезистор TML FLA

Рисунок 6 - Датчики силы U3

* -- Ж**’' •

Рисунок 7 - Термопреобразователь Рисунок 8 - Внешний вид замка ДТПЬО! 1 -0,5/10              на дверце стойки управления

Программное обеспечение

Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.

Таблица 1

Метрологически значимая часть ПО системы и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню защиты «Высокий» по Р 50.2.077-2014.

Технические характеристики

ИК силы

Диапазон измерений силы, кН                              от минус 20 до плюс 20

Пределы допускаемой приведенной (верхнему пределу (ВП)) погрешности измеренш силы, %                                                                          ±1,5

Количество ИК                                                             3

Диапазон измерений силы, кН                                          от 0 до 5

Лист № 4

Всего листов 7

Пределы допускаемой приведенной (к ВП) погрешности измерений силы, %

Количество ИК

ИК силы постоянного тока

Диапазон измерений силы постоянного тока, мА                           от 4 до 20.

Пределы допускаемой относительной погрешности измерений силы постоянного тока, %

Количество каналов

ИК угла

Диапазон измерений угла, 0                                   от минус 5 до плюс 5.

Пределы допускаемой приведенной (к ВП) погрешности измерений угла, %

Количество ИК

Диапазон измерений угла, °                                 от минус 15 до плюс 15.

Пределы допускаемой приведенной (к ВП) погрешности измерений угла, %

Количество ИК

ИК температуры

Диапазон измерений температуры, °C                                   от 0 до 120.

Пределы абсолютной погрешности измерений температуры, °C

Количество ИК

ИК частоты переменного тока

Диапазоны измерений частоты переменного тока, Гц от 1 до 5 включ.; св. 5 до 50.

Пределы допускаемой приведенной (к ВП) погрешности измерений частоты переменного тока, % _

Количество ИК

Общие характеристики

Габаритные размеры (длинахщиринахвысота), мм, не более:

- стойки управления                                                      600х600х1700;

- блока НУТ-5                                                          350x300x150;

- блока НУТ-6                                                             350x300x150;

- датчика угла FVS58N                                                        85x70x60;

- датчика силы U3 (5 кН)                                                      54x54x47;

- датчика силы U3 (20 кН)                                                     95х95х72;

- термопреобразователя ДТПЬО! 1-0,5/10                                              3 ><3Х 104;

- тензорезистора TML FLA-6-350-23

Масса, кг, не более:

- стойки управления

- блока НУТ-5

-блока НУТ-6

- датчика угла FVS58N

- датчика силы U3 (5 кН)

- датчика силы U3 (20 кН)

- термопреобразователя ДТПТ011-0,5/10

- тензорезистора TML FLA-6-350-23                                               0,0005.

Параметры питания от сети переменного тока:

- напряжение, В                                                                   220±22;

- частота, Гц

Потребляемая мощность, В-A, не более

Температура окружающего воздуха, °C                                       20±10.

Относительная влажность воздуха при температуре 25°С, %                от 30 до 80.

Атмосферное давление, кПа                                        от 97,3 до 104,6.

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и на стоик; управления в виде наклейки.

Комплектность

Комплект поставки приведен в таблицах 2 и 3.

Таблица 2

Таблица 3 - Комплект ЗИП

* - поставляется по отдельному заказу

Поверка

осуществляется по документу СТ02-016.01 МП «Инструкция. Система измерительная для стендовых испытаний узлов и агрегатов вертолетов СИСТ-52. Методика поверки», утвержденному начальником ФГБУ «ГНМЦ» Минобороны России 13 апреля 2016 г.

Основные средства поверки:

- динамометр электронный переносной АЦД (per. № 49465-12): диапазон измеренш (растяжение) от 1 до 10 кН; класс точности 2, пределы допускаемой относительной погрешно сти измерений силы ±0,45%;

- динамометр электронный переносной АЦД (per. № 49465-12): диапазон измеренш силы (сжатие - растяжение) от 5 до 50 кН; класс точности 2, пределы допускаемой относитель ной погрешности измерений силы ±0,45%;

- калибратор промышленных процессов универсальный АКИП-7301 (per. № 36814-08) диапазон воспроизведения силы постоянного тока от 0,001 до 20 мА, пределы допускаемо! абсолютной погрешности воспроизведения силы постоянного тока (I) ±(0,0002-1+3 е.м.р.), мА диапазон воспроизведения напряжения постоянного тока от 0,001 до 100 мВ, предель допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока (1Г ±(0,0002-U±10 е.м.р.), мВ;

- квадрант оптический КО-60М (per. № 26905-04): диапазон измерений плоского угла от минус 120 до плюс 120°, пределы допускаемой абсолютной погрешности измеренш плоского угла ±30" (±0,0084°).

- генератор сигналов специальной формы ГСС-05 (per. № 30405-05): диапазон часто! от 100 мкГц до 5 МГц, пределы допускаемой абсолютной погрешности установки частоть. (F) ±(5-10 6 Гц-F + 1 мкГц).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на стойку управления в виде наклейки и в свидетельстве о поверки в виде оттиска клейма.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

1 ГОСТ РВ 20.39.304-98.

2 ГОСТ Р 8.640-2014 «ГСИ. Государственная поверочная схема для средств измерений силы».

3 ГОСТ 8.022-91. «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от МО'16 до 30 А».

4 ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы».

5 ГОСТ 8.016-81 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла».

6 ГОСТ 8.129-2013 «ГСИ. Государственная поверочная схема для средств измерений времени и частоты».
