| Номер в госреестре | 65661-16 |
| Наименование СИ | PXIe анализаторы спектра |
| Обозначение типа СИ | M9290A |
| Изготовитель | Компания "Keysight Technologies Company Ltd.", Китай |
| Год регистрации | 2016 |
| Срок свидетельства | 08.11.2021 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
PXIe анализаторы спектра M9290A (далее - анализаторы) предназначены для исследования формы и измерений спектральных характеристик аналоговых сигналов ВЧ и СВЧ диапазонов.

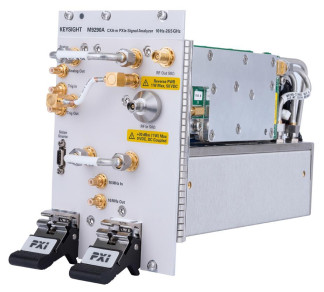

Конструктивно анализаторы выполнены в виде PXIe модуля, устанавливаемого в базовый блок в формате PXIe.
В основу принципа действия анализатора, представляющего собой супергетеродинный приемник с многократным преобразованием частоты, положен метод последовательного анализа спектра сигнала. Источником опорной частоты служит встроенный кварцевый генератор 10 МГц.
Анализатор позволяет проводить: анализ формы сигнала, измерение параметров спектра непрерывных колебаний сложной формы, измерение параметров модулированных колебаний, измерение параметров паразитных и побочных колебаний и сигналов с различными видами модуляции.
Функциональные особенности анализаторов базовой конфигурации определяются опциями, настройками программного обеспечения. Опции базовой конфигурации анализаторов и их функциональные особенности приведены в таблице 1.
Таблица 1 - Опции базовой комплектации анализаторов
| Опция | Функциональное назначение |
| F03 | Частотный диапазон от 10 Гц до 3,0 ГГц |
| F07 | Частотный диапазон от 10 Гц до 7,5 ГГц |
| F13 | Частотный диапазон от 10 Гц до 13,6 ГГц |
| F26 | Частотный диапазон от 10 Гц до 26,5 ГГц |
| Р03 | Предусилитель, от 100 кГц до 3,6 ГГц |
| Р07 | Предусилитель, от 100 кГц до 7,5 ГГц |
| Р13 | Предусилитель, от 100 кГц до 13,6 ГГц |
| Р26 | Предусилитель, от 100 кГц до 26,5 ГГц |
| PAA | Улучшенная амплитудная погрешность |
| PFR | Улучшенная стабильность по частоте |
| EP4 | Улучшенные фазовые шумы |
| T03 | Встроенный следящий генератор до 3 ГГц |
| T07 | Встроенный следящий генератор до 7,5 ГГц |
| T13 | Встроенный следящий генератор до 13,6 ГГц |
| T26 | Встроенный следящий генератор до 26,5 ГГц |
| FSA | Встроенный аттенюатор с шагом 2 дБ до 7,5 ГГц |
| В25 | Полоса анализа 25 МГц |
| EDP | Набор расширенных измерительных функций (спектрограмма, увеличение трассы, зонированный обзор по частоте) |
| EMC | Базовые функции для проведения предварительных квалификационных измерений на соответствие нормативным требованиям к излучаемым ЭМП |
Программное обеспечение (ПО) предназначено для управления работой анализатора. Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений.
Идентификационные данные (признаки) ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные (признаки) ПО анализатора
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | M9290A CXA-m PXIe Signal Analyzer Instrument Software |
| Номер версии (идентификационный номер) ПО | Не ниже A.14.79 |
| Цифровой идентификатор ПО (контрольная сумма) | - |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р50.2.077-2014.
Основные метрологические и технические характеристики анализаторов приведены в таблице 3.
Таблица 3 - Метрологические и технические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазон рабочих частот, Гц: - опция F03 - опция F07 - опция F13 - опция F26 | от 10 до 3,0109 включ. от 10 до 7,5 109 включ. от 10 до 13,6109 включ. от 10 до 26,5 109 включ. |
| Пределы допускаемой относительной погрешности частоты опорного кварцевого генератора за год: - стандартная комплектация - с опцией PFR | ±110-6 ±110-7 |
| Значения полос пропускания фильтра ПЧ на уровне минус 3 дБ, Гц | от 1 до 3 106 (с шагом 10 % от установленного значения); 4106; 5106; 6106 и 8106 |
| Значения полос пропускания фильтра при тестировании на ЭМС (опция EMC), Гц | 10, 100, 200, 1103, 9103, 10103, 100 103, 120 103, 1 106 |
| Диапазон ослабления входного аттенюатора, дБ: - стандартная комплектация - с опцией FSA | от 0 до 70 с шагом 10 от 0 до 70 с шагом 2 для частот до 7,5 ГГц включ.; от 0 до 70 с шагом 10 для частот от 7,5 до 26,5 ГГц включ. |
| Диапазон измерений мощности, дБм: - с выключенным предусилителем - с включенным предусилителем | от мощности собственного шума до 30 от мощности собственного шума до 23 |
| Пределы допускаемой абсолютной погрешности измерений мощности: - в стандартной комплектации (ослабление входного аттенюатора 10 дБ, входной сигнал от минус 10 до минус 50 дБ, полоса фильтра ПЧ от 1 Гц до 1 МГц), дБ: - на частоте 50 МГц - весь частотный диапазон (предусилитель выключен) - весь частотный диапазон (предусилитель включен) (опции P03, P07, P13, P26) - с опцией PAA (ослабление входного аттенюатора 10 дБ, предусилитель выключен), дБ: от 9 кГц до 10 МГц включ. св. 10 МГц до 3 ГГц включ. св. 3 до 7,5 ГГц включ. св. 7,5 до 9,55 ГГц включ. св. 9,55 до 12,55 ГГц включ. св. 12,55 до 13,6 ГГц включ. св. 13,6 до 15,55 ГГц включ. | ±0,40 ±(0,40 дБ+N) ±(0,36 дБ+N), где N - неравномерность амплитудно-частотной характеристики (АЧХ) ±0,7 ±0,85 ±0,95 ±0,90 ±0,95 ±0,90 ±0,95 |
| св. 15,55 ГГц до 22,8 ГГц включ. | ±1,10 |
| св. 22,8 до 24,2 ГГц включ. | ±1,20 |
| св. 24,2 до 26,5 ГГц включ. | ±1,30 |
| Пределы допускаемой абсолютной погрешности измерений мощности из-за переключения полос пропускания фильтра, относительно полосы пропускания фильтра 30 кГц, дБ: - от 1 Гц до 3 МГц включ. | ±0,15 |
| - 4; 5; 6; 8 МГц | ±1,0 |
| Неравномерность АЧХ на частотах, дБ, не более: При ослаблении входного аттенюатора 10 дБ и выключенном предусилителе от 9 кГц до 10 МГц включ. | ±0,50 |
| св. 10 МГц до 3 ГГц включ. | ±0,65 |
| св. 3 до 13,6 ГГц включ. | ±1,3 |
| св. 13,6 до 19,3 ГГц включ. | ±1,5 |
| св. 19,3 до 24,2 ГГц включ. | ±2,2 |
| св. 24,2 до 26,5 ГГц включ. | ±2,5 |
| Средний уровень собственных шумов при ослаблении входного аттенюатора 0 дБ, полосе пропускания 1 Гц, дБм, не более: | |
| Предусилитель выключен | |
| от 1 до 10 МГц включ. | -144 |
| св. 10 МГц до 1,5 ГГц включ. | -148 |
| св. 1,5 до 4,5 ГГц включ. | -146 |
| св. 4,5 до 7 ГГц включ. | -141 |
| св. 7 до 9,5 ГГц включ. | -144 |
| св. 9,5 до 13 ГГц включ. | -136 |
| св. 13 до 14,5 ГГц включ. | -142 |
| св. 14,5 до 19,3 ГГц включ. | -132 |
| св. 19,3 до 23 ГГц включ. | -134 |
| св. 23 до 24 ГГц включ. | -132 |
| св. 24 до 26,5 ГГц включ. | -128 |
| Предусилитель включен от 1 включ. до 10 МГц включ. | -154 |
| св. 10 МГц до 1,5 ГГц включ. | -160 |
| св. 1,5 до 4,5 ГГц включ. | -160 |
| св. 4,5 до 7 ГГц включ. | -157 |
| св. 7 до 9,5 ГГц включ. | -158 |
| св. 9,5 до 13 ГГц включ. | -156 |
| св. 13 до 14,5 ГГц включ. | -158 |
| св. 14,5 до 19,3 ГГц включ. | -153 |
| св. 19,3 до 23 ГГц включ. | -152 |
| св. 23 до 24 ГГц включ. | -150 |
| св. 24 до 26,5 ГГц включ. | -144 |
| Неравномерность шкалы дисплея при значениях входного сигнала смесителя от минус 10 дБм до минус 80 дБм включ., дБ | ±0,15 |
| Уровень фазового шума для центральной частоты 1 ГГц (при отстройке от несущей), дБн/Гц, не более: - 1 кГц | -102 |
| - 10 кГц | -106 |
| - 100 кГц | -108 |
| - 1 МГц | -130 |
| Интермодуляционные искажения третьего порядка при двух тонах с уровнем минус 20 дБм на первом смесителе и разнесением тонов на 100 кГц, при аттенюаторе 0 дБ и выключенном предусилителе, дБм, не более: - от 10 МГц до 7,5 ГГц включ. | 12 |
| - св. 7,5 до 13,6 ГГц включ. | 11 |
| - св. 13,6 до 26,5 ГГц включ. | 10 |
| Диапазон частот следящего генератора для опций, МГц: - T03 | от 2 до 3000 включ. |
| - T07 | от 2 до 7500 включ. |
| - T13 | от 2 до 13600 включ. |
| - T26 | от 2 до 26500 включ. |
| Шаг установки частоты следящего генератора, Гц | 10 |
| Диапазон выходной мощности следящего генератора для частот, дБм: - от 2 МГц до 10 ГГц включ. | от -35 до 0 |
| - св. 10 до 20 ГГц включ. | от -35 до -5 |
| - св. 20 до 26,5 ГГц включ. | от -40 до -12 |
| Шаг установки мощности следящего генератора, дБ | 0,1 |
| Неравномерность АЧХ следящего генератора по отношению к частоте 50 МГц, минус 15 дБм, дБ: - от 2 МГц до 7,5 ГГц включ. | ±1,0 |
| - св. 7,5 до 13,6 ГГц включ. | ±1,2 |
| - св. 13,6 до 23 ГГц включ. | ±1,8 |
| - св. 23 до 26 ГГц включ. | ±2,5 |
| Потребляемая мощность, В • А, не более | 65 |
| Г абаритные размеры (длинах высотахширина), мм, не более | 202x82x132 |
| Масса, кг, не более | 1,9 |
| Нормальные условия применения: - температура окружающей среды, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от +18 до +28 от 30 до 80 от 84 до 106 |
| Рабочие условия применения: - температура окружающей среды, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от 0 до +55 до 95 от 84 до 106 |
наносится типографским способом на титульный лист руководства по эксплуатации и на лицевую сторону корпуса анализатора в виде наклейки.
Комплектность анализаторов приведена в таблице 3.
Таблица 3
| Наименование | Количество, шт. |
| 1 PXIe анализатор спектра M9290A | 1 |
| 2 руководство по эксплуатации | 1 |
| 3 методика поверки 651-16-18 МП | 1 |
| 4 паспорт | 1 |
осуществляется по документу 651-16-18 МП «Инструкция. PXIe анализаторы спектра M9290A. Методика поверки», утверждённому ФГУП «ВНИИФТРИ» в апреле 2016 г.
Основные средства поверки:
- частотомер электронно-счетный 53132А (рег. № 26211-03);
- стандарт частоты рубидиевый FS 725 (рег. № 31222-06);
- генератор сигналов Agilent E8257D (рег. № 53941-13);
- генератор сигналов произвольной формы 33250А (рег. № 52150-12);
- ваттметры N1913A, N1914A с преобразователями N8481A(8, Н), N8482A^, Н), N8483A, N8485A, N8486 AR(AQ), Ш487А, Е4413А, 8485А(Э), 8487А(Э) (рег. № 44731-10);
- мультиметр 3458А (рег. № 25900-03);
- аттенюаторы ступенчатые программируемые 8494G, 8496G (рег. № 60239-15). Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма, а также на лицевую сторону корпуса анализатора.
приведены в эксплуатационном документе.
ГОСТ 8.641-2014 «ГСИ. Государственная поверочная схема для средств измерений мощности в коаксиальных и волноводных трактах в диапазоне частот от 0,03 до 37,7 ГГц».
ГОСТ 8.129-2013 «ГСИ. Государственная поверочная схема для средств измерений времени и частоты».
ГОСТ Р 8.851-2013 «ГСИ. Государственная поверочная схема для средств измерений ослабления электромагнитных колебаний в диапазоне частот от 0 до 178 ГГц».
Техническая документация изготовителя.
