| Номер в госреестре | 65668-16 |
| Наименование СИ | Трансформаторы напряжения емкостные |
| Обозначение типа СИ | OTCF 126 |
| Изготовитель | "ALSTOM Grid Inc.", США |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |

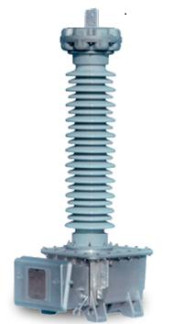

Трансформаторы напряжения емкостные OTCF 126 (далее - трансформаторы), предназначены для масштабного преобразования высокого фазного напряжения в напряжение, пригодное для передачи сигналов измерительной информации измерительным приборам, устройствам защиты и управления в электросетях переменного тока промышленной частоты.
Принцип действия трансформаторов основан на методе емкостного деления высокого напряжения с последующим преобразованием посредством электромагнитной индукции переменного тока.
Трансформаторы состоят из емкостного делителя напряжения и электромагнитного устройства (ЭМУ). Емкостной делитель состоит из набора конденсаторов с бумажнопропиленовой изоляцией обкладок, помещенных в залитый маслом фарфоровый изолятор, и смонтирован в виде колонны. ЭМУ подключается к выходу делителя и состоит из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора. Электромагнитный трансформатор имеет секционированную первичную обмотку для подгонки коэффициента трансформации, две основные вторичные обмотки и одну дополнительную. ЭМУ заключено в герметичный бак, заполненный маслом. Корпус электромагнитного устройства служит основанием для монтажа колонны емкостного делителя. Высоковольтный ввод расположен на верхнем фланце делителя.
отсутствует.
Таблица 1 - Метрологические характеристики
| Параметр | Значения |
| Значение номинального напряжения первичной обмотки, кВ | 110/V3 |
| Наибольшее значение рабочего напряжения первичной | 126 |
| обмотки, кВ | |
| Электрическая прочность изоляции трансформатора: | |
| - при приложении напряжения промышленной частоты, кВ | 200 |
| - при приложении напряжения полного грозового импульса, кВ | 480 |
| Значения номинальных напряжений вторичной обмотки, В | |
| - основной 1a-1n | СП о о |
| - основной 2a-2n | 100/V3 |
| - дополнительной da-dn | 100 |
| Класс точности вторичных обмоток | |
| - основной 1a-1n | 0,2 |
| - основной 2a-2n | 0,5 |
| - дополнительной da-dn | 3P |
| Значения номинальных мощностей вторичных обмоток, В-А | |
| - основной 1a-1n | 30 |
| - основной 2a-2n | 200 |
| - дополнительной da-dn | 200 |
| Значение номинальной частоты переменного тока, Гц | 50 |
| Предельная мощность трансформатора, В-А | 800 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значения |
| Габаритные размеры трансформатора, мм, не более | |
| - высота | 1750 |
| - ширина | 565 |
| - длина | 829 |
| Масса, кг, не более | 307 |
| Условия эксплуатации: | |
| »-» о/'ч - температура окружающей среды, С | от -60 до +50 |
| Средний срок службы, лет | 30 |
| Средняя наработка на отказ, ч, не менее | 262800 |
наносят на паспорт типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Количество |
| Трансформатор напряжения емкостной OTCF 126 (зав. №№ 702852801702852812) | 12 шт. |
| Паспорт | 12 экз. |
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
1 Трансформатор напряжения измерительный эталонный 4820spez (Рег. № 28982-05);
2 Прибор сравнения КНТ-05 (Рег. № 37854-08);
3 Магазин нагрузок МР 3025 (Рег. № 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в виде наклейки со штрих-кодом на крышку контактной коробки и на свидетельство о поверке в виде оттиска клейма поверителя.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к трансформаторам напряжения емкостным OTCF 126
1 ГОСТ 1983-2001 Трансформаторы напряжения. Общие технические условия;
2 ГОСТ Р 8.746-2011 ГСИ. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/V3 кВ.
