| Номер в госреестре | 65670-16 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | OSKF 363 |
| Изготовитель | "ALSTOM Grid Messwandler GmbH", Германия |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Трансформаторы тока OSKF 363 (далее - трансформаторы), предназначены для масштабного преобразования силы тока высокого фазного напряжения в силу тока, пригодную для передачи сигналов измерительной информации измерительным приборам, устройствам защиты и управления в электросетях переменного тока промышленной частоты.
Принцип действия трансформаторов основан на явлении взаимной индукции.

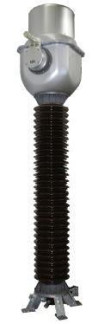

Трансформаторы состоят из опоры, изоляционной покрышки из фарфора корпуса из алюминиевого сплава. Трансформаторы представляют собой однофазный электромагнитный масштабный преобразователь. Сердечник и вторичные обмотки расположены в верхней части внутри корпуса, который смонтирован на изоляционной покрышке. Высоковольтная изоляция трансформатора обеспечивается за счёт заполнения внутреннего объема маслом.
Первичная обмотка, из одного или нескольких витков медной шины в головке трансформатора. Вторичные обмотки размещаются на тороидальных сердечниках, насаживаемых на цилиндрические основания. Трансформаторы имеют четыре вторичных обмотки - измерительные и защитные. Выводы вторичных обмоток пропущены через опорную трубу и подключены к клеммам контактной коробки на раме основания трансформатора.
отсутствует.
Таблица 1 - Метрологические характеристики
| Параметр | Значения |
| Значение номинального напряжения трансформатора, кВ | 330/V3 |
| Номинальная частота переменного тока, Гц | 50 |
| Номинальное значение вторичного тока для всех обмоток, А | 1 |
| Номинальное значения первичного тока, А | 2000-1000*; 1500; 2000 |
| Значения наибольшего рабочего первичного тока, А | 2400-1200*; 1800; 2400 |
| Класс точности вторичных обмоток - основной (1S1-1S2); (1S1-1S3) | 0,2S |
| - дополнительной (2S1-2S2) | 0,5 |
| - защитной (3S1-3S2) | 10Р |
| - защитной (4S1-4S2) | 10P |
| Значения номинальных мощностей вторичных обмоток, В-А - основной (1S1-1S2) ; (1S1-1S3) | 5 |
| - дополнительной (2S1-2S2) | 5 |
| - защитной (3S1-3S2) | 30 |
| - защитной (4S1-4S2) | 30 |
| Значение номинального коэффициента безопасности приборов КБном, вторичных обмоток для измерений, не более | 10 |
| Номинальная предельная кратность дополнительных вторичных обмоток для защиты, не менее | 20 |
| * только для обмотки 1S1-1S3 трансформаторов с заводскими номерами 483958 - 483960 | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значения |
| Габаритные размеры трансформатора, мм, не более | |
| - высота | 5275 |
| - ширина | 900 |
| - длина | 900 |
| Масса, кг, не более | |
| - заводские номера 483958 - 483960 | 1321 |
| - заводские номера 128320004001-128320004003 | 1337 |
| - заводские номера 483907 - 483918 | 1262 |
| Условия эксплуатации: | |
| »-» о/"ч - температура окружающей среды, С | от -45 до +40 |
| Средний срок службы, лет | 30 |
| Средняя наработка на отказ, ч, не менее | 262800 |
наносится типографским способом на титульный лист паспорта.
Таблица 3 - Комплектность средства измерений
| Наименование | Количество |
| Трансформатор тока OSKF 363 (зав. №№ 483907 - 483918; 483958 - 483960 и 128320004001-128320004003) | 18 шт. |
| Паспорт | 18 экз. |
осуществляется по документу ГОСТ 8.217-2003 «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки».
Основные средства поверки:
1 трансформатор тока измерительный лабораторный ТТИ-5000.51 (Рег. № 55278-13), эталон первого разряда по ГОСТ Р 8.859-2013;
2 прибор сравнения КНТ-05 (Рег. № 37854-08);
3 магазин нагрузок МР 3027 (Рег. № 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на крышку контактной коробки и свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к трансформаторам тока OSKF 363
1 ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия.
2 ГОСТ Р 8.859-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока.
| Зарегистрировано поверок | 12 |
| Поверителей | 2 |
| Актуальность данных | 22.11.2024 |
