Государственный реестр средств измерений

Трансформаторы тока OSKF 420, 65673-16

65673-16
Трансформаторы тока OSKF 420 (далее - трансформаторы), предназначены для масштабного преобразования силы тока высокого фазного напряжения в силу тока, пригодную для передачи сигналов измерительной информации измерительным приборам, устройствам защиты и управления в электросетях переменного тока промышленной частоты.
Документы
Карточка СИ
Номер в госреестре 65673-16
Наименование СИ Трансформаторы тока
Обозначение типа СИ OSKF 420
Изготовитель "ALSTOM Grid Messwandler GmbH", Германия
Год регистрации 2016
МПИ (интервал между поверками) 8 лет
Стоимость поверки Узнать стоимость
Описание типа скачать

Назначение

Трансформаторы тока OSKF 420 (далее - трансформаторы), предназначены для масштабного преобразования силы тока высокого фазного напряжения в силу тока, пригодную для передачи сигналов измерительной информации измерительным приборам, устройствам защиты и управления в электросетях переменного тока промышленной частоты.

Описание

Принцип действия трансформаторов основан на явлении взаимной индукции.

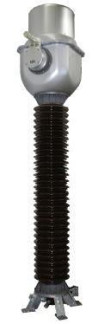

Трансформаторы состоят из опоры, изоляционной покрышки из фарфора корпуса из алюминиевого сплава. Трансформаторы представляют собой однофазный электромагнитный масштабный преобразователь. Сердечник и вторичные обмотки расположены в верхней части внутри корпуса, который смонтирован на изоляционной покрышке. Высоковольтная изоляция трансформатора обеспечивается за счёт заполнения внутреннего объема маслом.

Первичная обмотка, из одного или нескольких витков медной шины в головке трансформатора. Вторичные обмотки размещаются на тороидальных сердечниках, насаживаемых на цилиндрические основания. Трансформаторы имеют четыре или пять вторичных обмотки - измерительные и защитные. Выводы вторичных обмоток пропущены через опорную трубу и подключены к клеммам контактной коробки на раме основания трансформатора.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Параметр

Значения

Значение номинального напряжения трансформатора, кВ

330/V3

Значение наибольшего рабочего напряжения, кВ

363

Номинальная частота переменного тока, Гц

50

Электрическая прочность изоляции трансформатора:

- при приложении напряжения промышленной частоты, кВ

460

- при приложении напряжения полного грозового импульса, кВ

1050

Номинальные значения первичных токов, А

500; 1000; 2000

Номинальное значение вторичного тока для всех обмоток, А

1

Значения наибольшего рабочего первичного тока, А

600; 1200; 2400

Значение номинального коэффициента безопасности приборов

КБном, вторичных обмоток для измерений, не более

10

Номинальная предельная кратность дополнительной вторичной

обмотки для защиты, не менее

20

Трансформаторы с четырьмя вторичными обмотками (заводские номера 129666 003001-

129666 003006)

Класс точности вторичных обмоток

- основной (4S1-4S2)

0,2S

- дополнительной (3S1-3S2)

0,2

- защитной (2S1-2S2)

10Р

- защитной (1S1-1S2)

10P

Значения номинальных мощностей вторичных обмоток, В-А

- основной (4S1-4S2)

10

- дополнительной (3S1-3S2)

20

- защитной (2S1-2S2)

30

- защитной (1S1-1S2)

30

Трансформаторы с пятью вторичными обмотками (заводские номера 129666 001001-

129666 001012)

Класс точности вторичных обмоток

- основной (1S1-1S2)

0,2

- защитной (2S1-2S2)

10Р

- защитной (3S1-3S2)

10Р

- защитной (4S1-4S2)

10Р

- защитной (5S1-5S2)

10P

Значения номинальных мощностей вторичных обмоток, В-А

- основной (1S1-1S2)

20

- защитной (2S1-2S2)

30

- защитной (3S1-3S2)

30

- защитной (4S1-4S2)

30

- защитной (5S1-5S2)

30

Габаритные размеры трансформатора, мм, не более

-    высота

-    ширина

-    длина

5275

900

900

Масса (заводские номера 129666 003001-129666 003006), кг, не более

1254

Масса (заводские номера 129666 001001-129666 001012), кг, не более

1251

Условия эксплуатации:

»-» о/"ч

- температура окружающей среды, С

от -45 до +40

Средний срок службы, лет

Средняя наработка на отказ, ч, не менее

30

220000

Знак утверждения типа

наносится типографским способом на титульный лист паспорта. Комплектность средства измерений

Таблица 3 - Комплектность трансформаторов тока OSKF 420

Наименование

Количество

Трансформатор тока OSKF 420 (зав. №№ 129666 003001 - 129666 003006 и 129666 001001 - 129666 001012)

18 шт.

Паспорт

18 экз.

Поверка

осуществляется по документу ГОСТ 8.217-2003 «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки».

Основные средства поверки:

1    трансформатор тока измерительный лабораторный ТТИ-5000.51 (Рег. № 55278-13), эталон первого разряда по ГОСТ Р 8.859-2013;

2    прибор сравнения КНТ-05 (Рег. № 37854-08);

3    магазин нагрузок МР 3027 (Рег. № 34915-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на крышку контактной коробки и свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Нормативные документы, устанавливающие требования к трансформаторам тока OSKF 420

1    ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия.

2    ГОСТ Р 8.859-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока.
