Система измерительная стенда ГВ-8МТ, 65676-16

Назначение

Система измерительная стенда ГВ-8МТ (далее - СИС) предназначена для измерений силы, изменений сопротивления тензометрического полумоста, соответствующего деформации и частоты приложения деформирующей силы.

Описание

Принцип действия измерительных каналов (ИК) силы основан на преобразовании аналогового сигнала от датчика силы в цифровой код, с последующим вычислением в модуле контроллера значений силы и отображением результатов измерений на мониторе СИС.

Принцип действия ИК изменения сопротивления тензометрического полумоста, соответствующего деформации основан на явлении разбалансировки тензометрического моста, возникающем при изменении суммарного сопротивления двух плечей тензометрического моста, вызванном воздействием деформирующей силы и пропорциональном деформации основания, на которое наклеены тензорезисторы составляющие указанные плечи тензометрического моста. Выходной сигнал разбалансировки тензометрического моста, пропорциональный изменению сопротивления тензометрического полумоста, соответствующему деформации через терминальный блок NI TB-4330 поступает в модуль измерительный NI PXIe-4330, для преобразования в цифровой код с последующей регистрацией в модуле контроллера NI PXIe-8101 и отображением на мониторе СИС.

Принцип действия ИК частоты приложения деформирующей силы основан на определении в модуле измерительном NI PXIe-4330 числа появлений деформации испытуемого объекта под воздействием деформирующей силы в единицу времени. Результаты измерений ИК частоты отображаются на мониторе СИС.

Функционально СИС состоит из следующих ИК:

-    ИК силы - 5 шт.;

-    ИК изменения сопротивления тензометрического полумоста, соответствующего деформации - 10 шт.;

-    ИК частоты приложения деформирующей силы - 1 шт.

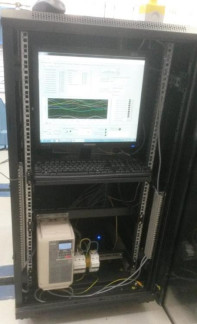

Конструктивно СИС состоит из датчиков силы, соединенных кабелями со шкафом приборным, кабелей соединительных для подключения тензометрических полумостов к шкафу приборному и собственно шкафа приборного.

Шкаф приборный СИС включает в себя следующие устройства:

-    шасси компании “National Instruments” на базе платформы PXfe (NI PXIe-1071 - 4-Slot 3U PXI Express Chassis) с модулем контроллера NI PXIe-8101 (Intel Celeron 575 Embedded Controller) с операционной системой Windows 7 и подключенные к нему клавиатуру, манипулятор типа «мышь» и монитор, на котором отображаются результаты измерений;

-    терминальный блок (коммутационная коробка) NI TB-4330 (Front-mounting terminal block for NI PXIe-4330) c модулем измерительным 8-ми канальным NI PXIe-4330 (8 Ch, 24-Bit, 25 kS/s Bridge Input Module) установленным в это же шасси.

Программное обеспечение

Метрологически значимая часть программного обеспечения (ПО) находится в файлах metrolog.vi и Measure-kalibr.vi.

Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.

Таблица 1

Метрологически значимая часть ПО СИС и измеренные данные достаточно защищены с помощью средств защиты от непреднамеренных и преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014 г.

Технические характеристики

Метрологические характеристики СИС приведены в таблице 2.

Таблица 2

* - полумостовое соединение тензорезисторов с номинальным электрическим сопротивлением (суммарным номинальным электрическим сопротивлением) в каждом плече по 240 Ом;

** - полумостовое соединение тензорезисторов с номинальным электрическим сопротивлением (суммарным номинальным электрическим сопротивлением) в каждом плече по 120 Ом.

Г абаритные размеры шкафа приборного

(длина х ширина х высота), мм, не более............................................... 600х800х1170.

Масса, кг, не более...........................................................................75.

Параметры электропитания:

Напряжение переменного тока, В, не более........................................... 220 ± 22.

Частота переменного тока, Гц, не более................................................50 ± 2.

Потребляемая мощность, В-А, не более................................................ 500.

Средняя наработка на отказ, ч............................................................. 5000.

Рабочие условия эксплуатации:

-    температура окружающего воздуха, оС..............................................от 10 до 30;

-    относительная влажность воздуха при температуре 25 °С, %...................от 45 до 80;

-    атмосферное давление окружающего воздуха, кПа...............................от 84,0 до 106,7.

Знак утверждения типа

наносится типографским способом на титульный лист документа «Система измерительная стенда ГВ-8МТ (СИС ГВ-8МТ). Руководство по эксплуатации. 766-00-00-01 РЭ».

Комплектность

Комплект поставки приведен в таблице 3.

Таблица 3

Поверка

осуществляется по документу МП-206-020-2016 «Система измерительная стенда ГВ-8МТ. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 07 сентября 2016 г. Основные средства поверки:

-    динамометр электронный переносной ДЭП3-1Д-5У-1 (рег. № 49616-12);

-    мера электрического сопротивления постоянного тока многозначная МС3070М-2.1 (рег. № 64073);

-    магазин сопротивления измерительный МСР-60М (рег. № 2751-71);

-    тахометр АТТ 6006 (рег. № 27264-11).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска клейма.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 8.596-2002 Государственная система обеспечения единства измерений. Метрологическое обеспечение измерительных систем. Основные положения.

Техническая документация изготовителя.
