| Номер в госреестре | 65677-16 |
| Наименование СИ | Осадкомеры |
| Обозначение типа СИ | МПДО-500 |
| Изготовитель | ООО "МераПрибор С.-Петербург", г.С.-Петербург |
| Год регистрации | 2016 |
| Срок свидетельства | 08.11.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Осадкомеры МПДО-500 предназначены для измерений количества и интенсивности выпавших осадков.
Принцип действия осадкомеров МПДО-500 модификаций МПДО-500.220 «Дон», МПДО-500.230 «Аляска», МПДО-500.210 «Нева-210», МПДО-500.211 «Нева-211» основан на регистрации числа электрических сигналов, генерируемых герконовым переключателем при опрокидывании лоточного механизма. Принцип действия осадкомеров МПДО-500 модификаций МПДО-500.330 «Волна», МПДО-500.440 «Белый медведь», МПДО-500.700 «Днепр» основан на взвешивании собранных осадков. Осадкомеры МПДО-500МПДО-500.120 «Волга» совмещают в себе оба вышеуказанных принципа действия.
Осадкомеры МПДО-500 выпускаются в 8 модификациях: МПДО-500.220 «Дон», МПДО-500.230 «Аляска», МПДО-500.210 «Нева-210», МПДО-500.211 «Нева-211», МПДО-500.120 «Волга», МПДО-500.330 «Волна», МПДО-500.440 «Белый медведь», МПДО-500.700 «Днепр». Модификации осадкомеров МПДО-500 отличаются конструктивным исполнением, метрологическими и техническими характеристиками.
Осадкомеры МПДО-500 модификаций МПДО-500.220 «Дон», МПДО-500.230 «Аляска», МПДО-500.210 «Нева-210», МПДО-500.211 «Нева-211» состоят из корпуса, основания, лоточного механизма, герконового переключателя. Осадкомеры модификаций МПДО-500.330 «Волна», МПДО-500.440 «Белый медведь», МПДО-500.700 «Днепр» состоят из корпуса, основания, поддона для сбора осадков, устройства взвешивания. МПДО-500.120 «Волга» имеет взвешиваемый герконовый переключатель.

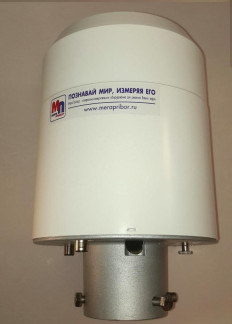

Конструктивно осадкомеры МПДО-500 модификаций МПДО-500.120 «Волга», МПДО-500.220 «Дон», МПДО-500.230 «Аляска», МПДО-500.210 «Нева-210», МПДО-500.211 «Нева-211» выполнены в виде цилиндра с воронкой в верхней части, предназначенной для сбора осадков. Под воронкой на литом основании располагается опрокидывающийся лоточный механизм. Жидкие осадки из воронки попадают в лоточный механизм, твердые осадки расплавляются в воронке и попадают в лоточный механизм, который при заполнении опрокидывается (в случае МПДО-500.120 «Волга» - дополнительно взвешиватся), и замыкает контакт. Образующийся при этом электрический сигнал поступает по линиям связи на регистрирующее устройство или ПК. Каждое опрокидывание соответствует количеству (0,2 мм) осадков. Осадкомеры модификаций МПДО-500.330 «Волна», МПДО-500.440 «Белый медведь», МПДО-500.700 выполнены в виде цилиндра с воронкой в верхней части, предназначенной для сбора осадков. Под воронкой на располагается поддон для сбора осадков. Жидкие и твердые осадки, собранные в поддон, автоматически взвешиваются устройством взвешивания. Генерирующийся при этом электрический сигнал поступает по линиям связи на регистрирующее устройство или ПК.
Осадкомеры МПДО-500 могут работать как автономно, так и в составе автоматизированных метеорологических станций.
Осадкомеры МПДО-500 работают круглосуточно, имеют последовательный интерфейс SDI-12, RS-485. Сообщения о метеорологических параметрах передаются непрерывно или по запросу. Дистанция подключения осадкомеров к регистрирующем устройствам от 15 до 100 м, а при использовании модемов от 0,3 до 10 км.
Программное обеспечение осадкомеров МПДО-500 состоит из двух модулей: встроенного ПО (ПО «rain[e]») и автономного ПО (ПО «rain[e] Commander»).
Встроенное ПО «rain[e]» обеспечивает сбор, обработку, запись данных на карту памяти и/или передачу их по каналам связи.
Автономное ПО «rain[e] Commander» обеспечивает отображение, анализ, архивирование результатов измерений, проверку состояния и настройку изделия.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | raine.bin | raineComman- der.exe |
| Номер версии (идентификационный номер) ПО | не ниже 1.00 | не ниже 1.0 |
| Цифровой идентификатор ПО (CRC32) | 3CA55AA1 по алгоритму CRC32 | A121E764 по алгоритму CRC32 |
| Другие идентификационные данные (если имеются) | - | |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 2 - Метрологические характеристики
| Наименование характеристик | Значения характеристик |
| Минимальное значение количества осадков, измеряемое осадкомерами МПДО-500 модификаций МПДО-500.220 «Дон», МПДО-500.211 «Нева-211», мм | 0,2 |
| Пределы допускаемой абсолютной погрешности измерений количества осадков, мм | ±(0,2 + 0,01-М*) |
| Диапазон измерений интенсивности осадков для осадкомеров МПДО-500 модификации МПДО-500.220 «Дон», мм/мин | от 0,1 до 16 |
| Пределы допускаемой абсолютной погрешности измерений интенсивности осадков, мм/мин | ±(0,1 + 0,02Н*) |
| Минимальное значение количества осадков, измеряемое осадкомерами МПДО-500.230 «Аляска», МПДО-500.210 «Нева-210», мм | 0,2 |
| Пределы допускаемой абсолютной погрешности измерений количества осадков, мм | ±(0,2 + 0,03-М*) |
| Диапазон измерений количества осадков для осадкомеров МПДО-500 модификации МПДО-500.330 «Волна», мм | от 0 до 50 |
| Пределы допускаемой абсолютной погрешности измерений количества осадков, мм | ±1 |
| Диапазон измерений интенсивности осадков для осадкомеров МПДО-500 модификации МПДО-500.330 «Волна», мм/мин | от 0 до 20 |
| Пределы допускаемой абсолютной погрешности измерений интенсивности осадков, мм/мин | ±(1 + 0,01-Н*) |
| Диапазон измерений количества осадков для осадкомеров МПДО-500 модификации МПДО-500.440 «Белый медведь», мм | от 0,1 до 1500 |
| Пределы допускаемой абсолютной погрешности измерений количества осадков, мм | ±(0,1 + 0,01-М*) |
| Диапазон измерений интенсивности осадков для осадкомеров МПДО-500 модификации МПДО-500.440 «Белый медведь», мм/мин | от 0 до 20 |
| Пределы допускаемой абсолютной погрешности измерений интенсивности осадков, мм/мин | ±(1 + 0,01-Н*) |
| Минимальное значение количества осадков, измеряемое осадкомерами МПДО-500 модификации МПДО-500.120 «Волга», мм | от 0,1 |
| Пределы допускаемой абсолютной погрешности измерений количества осадков, мм: -в диапазоне от 0,1 до 50 мм включ., - в диапазоне свыше 50 мм | 0,1 ±(0,1 + 0,01-М*) |
| Диапазон измерений интенсивности осадков для осадкомеров МПДО-500 модификации МПДО-500.120 «Волга», мм/мин | от 0 до 20 |
| Пределы допускаемой абсолютной погрешности измерений интенсивности осадков, мм/мин | ±(1 + 0,01-Н*) |
| Диапазон измерений количества осадков для осадкомеров МПДО-500 модификации МПДО-500.700 «Днепр», мм | от 0,1 до 750 |
| Пределы допускаемой абсолютной погрешности измерений интенсивности осадков, мм | ±(0,1 + 0,01-М*) |
| Диапазон измерений интенсивности осадков для осадкомеров МПДО-500 модификации МПДО-500.700 «Днепр», мм/мин | от 0 до 20 |
| Пределы допускаемой абсолютной погрешности измерений интенсивности осадков, мм/мин | ±(1 + 0,01-Н*) |
| Цена единицы младшего разряда при измерения количества осадков, мм | 0,1 |
| Цена единицы младшего разряда при измерения интенсивности осадков, мм/мин | 0,1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристик | Значения характеристик | |
| Площадь приемного отверстия осадкомеров МПДО-500 модификаций МПДО-500.330 «Волна», см2 | 100±0,5 | |
| Площадь приемного отверстия осадкомеров МПДО-500 модификаций МПДО-500.220 «Дон», МПДО-500.211 «Нева-211», МПДО-500.230 «Аляска», МПДО-500.440 «Белый медведь», МПДО-500.120 «Волга», МПДО-500.700 «Днепр», см2 | 200±1 | |
| Площадь приемного отверстия осадкомеров МПДО-500 модификаций МПДО-500.210 «Нева-210», см2 | 400±1 | |
| Выходной сигнал: модификация МПДО-500.120 «Волга» модификация МПДО-500.210 «Нева-210» модификация МПДО-500.211 «Нева-211» модификация МПДО-500.220 «Дон» модификация МПДО-500.230 «Аляска» модификация МПДО-500.330 «Волна» модификация МПДО-500.440 «Белый медведь» модификация МПДО-500.700 «Днепр» | от 4 до 20 мА, от 0 до 5 В SDI-12, RS-485 от 12 до 24 В (импульсный выход, пределы) от 12 до 24 В (импульсный выход, пределы) от 4 до 20 мА, от 0 до 20 мА, от 0 до 5 В, SDI-12, RS-485 от 0 до 24 В (импульсный выход, пределы) от 4 до 20 мА, от 0 до 5 В от 0 до 5 В SDI-12, RS-485 от 8 до 24 В SDI-12, RS-485 | |
| Напряжение питания от сети постоянного тока, В: модификация МПДО-500.120 «Волга» модификация МПДО-500.210 «Нева-210» модификация МПДО-500.211 «Нева-211» модификация МПДО-500.220 «Дон» модификация МПДО-500.230 «Аляска» модификация МПДО-500.330 «Волна» модификация МПДО-500.440 «Белый медведь» модификация МПДО-500.700 «Днепр» | от 9 до 32 от 12 до 24 от 12 до 24 от 5 до 30 от 12 до 24 от 8 до 30 от 8 до 24 от 8 до 24 | |
| Потребляемая мощность, Вт | 5 | |
| Средняя наработка на отказ, ч | 10000 | |
| Срок службы, лет | 10 | |
| Габаритные размеры, мм не более: модификация МПДО-500.120 «Волга» модификация МПДО-500.210 «Нева-210» модификация МПДО-500.211 «Нева-211» модификация МПДО-500.220 «Дон» модификация МПДО-500.230 «Аляска» модификация МПДО-500.330 «Волна» модификация МПДО-500.440 «Белый медведь» модификация МПДО-500.700 «Днепр» | Высота 305 305 305 305 390 650 1000 540 | Диаметр 160 160 160 160 160 160 225 113 |
| Масса, кг не более: | ||
| модификация МПДО-500.120 «Волга» | 3,0 | |
| модификация МПДО-500.210 «Нева-210» | 4,0 | |
| модификация МПДО-500.211 «Нева-211» | 4,0 | |
| модификация МПДО-500.220 «Дон» | 3,0 | |
| модификация МПДО-500.230 «Аляска» | 3,0 | |
| модификация МПДО-500.330 «Волна» | 3,0 | |
| модификация МПДО-500.440 «Белый медведь» | 9,0 | |
| модификация МПДО-500.700 «Днепр» | 8,0 | |
| Условия эксплуатации: | ||
| -температура воздуха, oC; | от минус 50 до плюс 70 | |
| -относительная влажность воздуха, %; | от 0 до 100 | |
| -атмосферное давление, гПа; | от 600 до 1100 | |
| -скорость воздушного потока, м/с. | до 35 | |
| Примечание: М* - измеренное значение количества осадков, | ||
| Н* - измеренное значение интенсивности осадков. | ||
наносится на титульный лист руководства по эксплуатации типографским методом и на корпус осадкомеров МПДО-500 в виде наклейки.
Таблица 4 - Комплектность
| Наименование | Обозначение | Количество |
| Осадкомер МПДО-500 | Модификация по заказу | 1 шт. |
| Руководство по эксплуатации | Осадкомеры МПДО-500 01231871.431112.001.РЭ | 1 экз. |
| Формуляр | Осадкомеры МПДО-500 01231871.431112.001.ФО | 1 экз. |
| Методика поверки | МП 2551-0161-2016 «Осадкомеры МПДО-500. Методика поверки» | 1 экз. |
осуществляется по документу МП 2551-0161-2016 «Осадкомеры МПДО-500. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 12.07.2016 года.
Основные средства поверки:
1. Цилиндры 2 класса точности «Klin», регистрационный номер 33562-06.
2. Гири класса точности F1, регистрационный номер 23653-02.
3. Штангенциркуль ТТТЦ, регистрационный номер 52058-12.
4. Секундомер механический СОСпр, регистрационный номер 11519-11.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости.
Приказ Министерства природных ресурсов и экологии Российской Федерации природы № 436 от 19.10.2015г.
Технические условия 01231871.431112.001.ТУ. Осадкомеры МПДО-500.
