| Номер в госреестре | 65684-16 |
| Наименование СИ | Твердомеры Бринелля |
| Обозначение типа СИ | МЕТОЛАБ 601, МЕТОЛАБ 601-01, МЕТОЛАБ 602, МЕТОЛАБ 603, МЕТОЛАБ 604 |
| Изготовитель | ООО "МЕТОЛАБ", г.Москва |
| Год регистрации | 2016 |
| Срок свидетельства | 14.11.2026 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Твердомеры Бринелля МЕТОЛАБ 601, МЕТОЛАБ 601-01, МЕТОЛАБ 602, МЕТОЛАБ 603, МЕТОЛАБ 604 (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Бринелля в соответствии с ГОСТ 9012-59.
Принцип действия твердомеров основан на статическом вдавливании твёрдосплавного шарикового наконечника с последующим измерением диаметра окружности отпечатка.

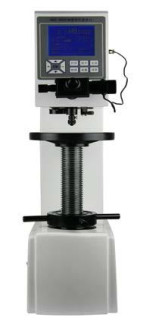

Приборы представляют собой стационарные средства измерений, состоящие из устройства приложения нагрузки и измерительного блока.
Твердомер МЕТОЛАБ 601 - базовая модель, оснащенная нониусным микроскопом с увеличением 20-х.
Твердомер МЕТОЛАБ 601-01 аналогичен МЕТОЛАБ 601 и дополнительно оснащен автоматической системой измерения твердости (АСИТ), включающей в себя портативную камеру и ноутбук, программное обеспечение которого позволяет определять значение твердости.
Твердомер МЕТОЛАБ 602 оборудован встроенным цифровым микроскопом, результат измерения отображается на ЖК экране.
Твердомер МЕТОЛАБ 603 оснащен цифровой камерой и компьютером, программное обеспечение которого позволяет определять значение твердости.
Твердомер МЕТОЛАБ 604 оборудован выносным цифровым микроскопом, соединенным с твердомером. Результат испытания отображается на ЖК экране твердомера. Доступ к метрологически значимой части ограничен конструкцией твердомеров.
Встроенное программное обеспечение (ПО) твердомеров используется для управления работой твердомеров, а также для визуального отображения, хранения и статистической обработки результатов измерений.
Идентификационные признаки (данные) ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Бринелль METOVIEW |
| Номер версии (идентификационный номер) ПО | не ниже v 1.0 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.
Испытательные нагрузки, пределы допускаемой относительной погрешности нагрузки и диапазоны измерений твердости по шкалам Бринелля приведены в таблице 2.
Таблица 2 - Метрологические характеристики испытательных нагрузок
| Шкала Бринелля | Нагрузка, Н | Пределы допускаемой относительной погрешности нагрузки, % | Диапазон измерения твердости, HBW |
| HBW 2,5/62,5 | 613 | ±1,0 | от 32 до 218 |
| HBW 2,5/187,5 | 1839 | от 95 до 650 | |
| HBW 5/125 | 1226 | от 16 до 100 | |
| HBW 5/750 | 7355 | от 95 до 650 | |
| HBW 10/500 | 4903 | от 16 до 100 | |
| HBW 10/1000 | 9807 | от 32 до 218 | |
| HBW 10/1500 | 14710 | от 48 до 222 | |
| HBW 10/3000 | 29420 | от 95 до 650 |
Пределы допускаемых абсолютных погрешностей твердомеров по шкалам Бринелля приведены в таблице 3.
Таблица 3 - Метрологические характеристики твердомеров
| Обозначение шкал измерения твёрдости | Интервалы измерения твёрдости, HBW | |||||||
| 30 ±20 | 75 ±25 | 125 ±25 | 200 ±50 | 300 ±50 | 400 ±50 | 550 ±100 | ||
| Пределы допускаемых абсолютных погрешностей твердомеров, HBW, (±) | ||||||||
| HBW 5/125; HBW 10/500 | 1,5 | 3,0 | - | - | - | - | - | |
| HBW 2,5/62,5; HBW 10/1000; HBW 10/1500 | 1,5 | 3,0 | 4,5 | 7,5 | - | - | - | |
| HBW 2,5/187,5; HBW 5/750; HBW 10/3000 | - | 3,0 | 4,5 | 7,5 | 10,5 | 13,5 | 18 | |
Технические характеристики твердомеров приведены в таблице 4.
| Наименование характеристики | Значение характеристики |
| Условия эксплуатации: -температура окружающего воздуха, °С - относительная влажность при температуре +25 °С, % | от +10 до +35 от 50 до 80 |
| Электропитание: - напряжение переменного тока, В - частота переменного тока, Гц | 220 ±22 50 ±0,5 |
| Масса, кг, не более | 130 |
Габаритные размеры твердомеров приведены в таблице 5.
| Таблица 5 - Габаритные | размеры твердомеров | |
| МЕТОЛАБ 601, МЕТОЛАБ 601-01, МЕТОЛАБ 604 | МЕТОЛАБ 602, МЕТОЛАБ 603 | |
| Длина, мм, не более | 545 | 545 |
| Ширина, мм, не более | 235 | 235 |
| Высота, мм, не более | 755 | 790 |
наносится на корпус твердомера в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским или иным способом.
Комплектность твердомеров приведена в таблице 6.
Таблица 6 - Комплектность твердомеров
| Наименование | Количество, шт. | Примечание |
| Твердомер Бринелля МЕТОЛАБ 601, или МЕТОЛАБ 601 - 01, или МЕТОЛАБ 602, или МЕТОЛАБ 603, или МЕТОЛАБ 604 в составе: - наконечник с шариком 0 10 мм - стол для испытаний плоский | 1 1 1 | В соответствии с моделью |
| Измерительный микроскоп МПБ | 1 | Для МЕТОЛАБ 601 |
| АСИТ | 1 | Для МЕТОЛАБ 601-01 |
| Персональный компьютер | 1 | Для МЕТОЛАБ 603 |
| Цифровой измерительный микроскоп МПБЦ | 1 | Для МЕТОЛАБ 604 |
| Сменные части | 1 | |
| Принадлежности | 1 | |
| Руководство по эксплуатации МЕТОЛАБ 601/60101 /604 - 01 РЭ или МЕТОЛАБ 602/603- 01 РЭ | 1 | В соответствии с моделью |
| Паспорт на меры твердости из комплекта принадлежностей | 1 | В соответствии с моделью |
осуществляется по ГОСТ 8.398-80 «ГСИ. Приборы для измерения твёрдости металлов и сплавов. Методы и средства поверки».
Основные средства поверки - эталонные меры твёрдости с метрологическими характеристиками 2 разряда по ГОСТ 9031-75 со значениями: (100±25) HBW; (200±50) HBW; (400±50) HBW.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма
приведены в эксплуатационном документе.
1 ГОСТ 23677-79 «Твердомеры для металлов. Общие технические требования».
2 ГОСТ 9012-59 «Металлы. Метод измерения твёрдости по Бринеллю».
3 ГОСТ 8.062-85 «Государственная система обеспечения единства измерений. Государственная специальный эталон и государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля».
4 Твердомеры Бринелля МЕТОЛАБ 601, МЕТОЛАБ 601-01, МЕТОЛАБ 602, МЕТОЛАБ 603, МЕТОЛАБ 604. Технические условия. ТУ 427113-020-17661496-2015.
