| Номер в госреестре | 65702-16 |
| Наименование СИ | Контроллеры программируемые логические |
| Обозначение типа СИ | СК-4000 |
| Изготовитель | Непубличное акционерное общество «СибКом» (АО «СибКом»), Республика Башкортостан, г. Уфа |
| Год регистрации | 2016 |
| Срок свидетельства | 14.11.2026 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллеры программируемые логические СК-4000 (далее - контроллеры) предназначены для измерения унифицированных выходных аналоговых сигналов от первичных измерительных преобразователей в виде напряжения и силы постоянного электрического тока и преобразования их в цифровые коды, преобразования цифрового сигнала в аналоговый сигнал напряжения и силы постоянного электрического тока для последующей обработки, регистрации и хранения измеренных значений, приема и обработки дискретных сигналов, формирования управляющих аналоговых и дискретных сигналов по заданным алгоритмам на основе измерений параметров технологических процессов, передачи информации по сетевым интерфейсам в вышестоящие программно-аппаратные комплексы.
Принцип действия контроллера основан на аналого-цифровом преобразований измеряемой величины и цифро-аналоговом преобразовании, осуществляемом модулями контроллера.
Контроллеры относятся к проектно-компонуемым устройствам. Состав контролера определяется заказом в соответствии с параметрами автоматизируемого объекта (но не более 8192 аналоговых каналов ввода-вывода на систему). Контроллер имеет модульную структуру состоящую: центрального программируемого устройства (центральный процессор или ЦПУ), модулей ввода/вывода аналоговых и дискретных сигналов, технологических и коммуникационных модулей (в сети PROFIBUS-DP - в качестве ведущего/ведомого устройства, Ethernet-модема, GSM-модема), пульта индикации и управления, блока питания.

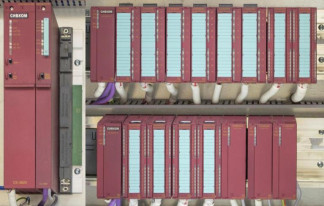

Модули ввода/вывода в пластиковых корпусах устанавливаются в монтажные стойки и фиксируются в рабочих положениях винтами. Объединение модулей в единую систему выполняется через внутреннюю шину монтажных стоек. К одному базовому блоку допускается подключать до 21 стойки расширения. Наружные соединения возможны через съемные терминальные блоки, что позволяет проводить замену модулей без демонтажа внешних цепей.
Конструкция контроллеров позволяет встраивать их в стандартные электротехнические, монтажные шкафы или другое монтажное оборудование, защищающее от воздействия внешней среды, обеспечивающее подвод сигнальных проводов и ограничивающее доступ к контроллеру. На верхнюю часть контроллера поверх стыка деталей корпуса клеится саморазрушающаяся наклейка.
Программное обеспечение ПО «Контроллеры программируемые логические СК-4000» (далее - ПО «СК-4000»), можно разделить на 2 группы - ВПО контроллеров «СК-4000» и внешнее, устанавливаемое на персональный компьютер - ПО «Firmware (SIMATIC Automation Tool)», ПО «STEP 7» или ПО «STEP 7 Professional».
ВПО контроллера «СК-4000» устанавливается в энергонезависимою память контроллеров в производственном цикле на заводе-изготовителя и в процессе эксплуатации изменению не подлежит (уровень защиты - «высокий» по Р 50.2.077-2014). Текущие значения идентификационных признаков конкретного экземпляра контроллера устанавливается в процессе первичной поверки контроллера.
Метрологические характеристики измерительных модулей, центральных процессоров с каналами ввода-вывода, указанные в таблице 2, нормированы с учетом ВПО.
| Идентификационные данные (признаки) | Значение | ||
| Наименование программного обеспечения | ПО «Firmware (SIMATIC Automation Tool)» | ПО «STEP 7 » | ПО «STEP 7 Professional » |
| Идентификационное наименование ПО | Firmware (SIMATIC Automation Tool) | STEP 7 | STEP 7 Professional |
| Номер версии (идентификационный номер) программного обеспечения | не ниже V2 | не ниже V5.5 | не ниже V11 |
| Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | номер версии | ||
| Алгоритм вычисления цифрового идентификатора программного обеспечения | не используется | ||
Внешнее ПО «СК-4000», не влияющее на метрологические характеристики, содержит набор инструментальных средств для работы с устройствами СК-4000.
Программное обеспечение «Firmware (SIMATIC Automation Tool)», ПО «STEP 7» и ПО «STEP 7 Professional » не дает доступ к внутренним программным микрокодам измерительных модулей и не позволяет вносить изменение в ВПО.
Таблица 2 - Основные метрологические и технические характеристики
| Измерительный модуль | Диапазоны входных сигналов | Диапазоны выходных сигналов | Пределы допускаемой погрешности при температуре окружающей среды от +15 до +25°С *) | Пределы допускаемой погрешности при температуре окружающей среды от 0 до +15°С включ. и св. +25 до 55°С включ.*) | |
| Модули ввода аналоговых сигналов | |||||
| СБПУ.426431.2хх | 8 входов ±10 В от 0 до 20 мА от 4 до 20 мА | 15 бит | ±0,1 % | ±0,15 % | |
| Модуль вывода аналоговых сигналов | |||||
| СБПУ.426435.2хх | 12 бит | 4 выхода от 0 до 10 В; от 1 до 5 В | ±0,4 % | ±0,5 % | |
| 4 выхода от 0 до 20 мА от 4 до 20 мА | ±0,5 % | ±0,6 % | |||
| Нормальные условия применения: | |||||
| - температура окружающего воздуха от +15 до +25°С | |||||
| - относительная влажность воздуха от 20 до 80 % | |||||
| - атмосферное давление от 86 до 106 кПа | |||||
| Рабочие условия применения: | |||||
| - температура окружающего воздуха | от 0 до +55°С при горизонтальной установке, от 0 до +45°С при вертикальной установке | ||||
| - относительная влажность | до 95 % без конденсации; | ||||
| - температура хранения | от -40°С до +70°С; | ||||
| - атмосферное давление | от 84,0 до 106,0 кПа; | ||||
| Напряжение питания | |||||
| при использовании блоков питания PS напряжение сети переменного тока | от 20,4 до 30,2 В; от 85 до 264 В частотой от 47 до 63 Гц. | ||||
| Мощность, потребляемая от сети питания, Вт, не более | 200 | ||||
| Г абаритные размеры, мм, не более | 290х132х240 | ||||
| Масса контроллеров, кг, не более | 17,33 | ||||
| Средняя наработка на отказ | 90000 ч | ||||
| Средний срок службы | 10 лет | ||||
| *) Приведенная погрешность в % от верхнего значения диапазона преобразования | |||||
наносится на титульные листы эксплуатационной документации типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность контроллеров
| Наименование | Обозначение | Кол. (шт.) |
| Контроллер СК-4000 в заказной конфигурации | 1 | |
| Руководство по эксплуатации (руководство пользователя) на русском языке | СБПУ.421417.401. РЭ | 1 |
| Краткое техническое описание | 1 | |
| Упаковка | 1 |
осуществляется по документу МИ 2539-99 «ГСИ. Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки».
Основные средства поверки:
- калибратор процессов многофункциональный Fluke-726, регистрационный № 52221-12, воспроизведение силы постоянного тока ±24 мА, погрешность ±(0,0002 I+0,002 А); воспроизведение напряжения постоянного тока ±20 В, погрешность ±(0,0001 U + 0,002 В); измерение силы постоянного тока ±24 мА, погрешность ±(0,0002 I + 0,002 А). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке комплекса.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к контроллерам программируемым СК-4000
ГОСТ Р 51841-2001 (МЭК 61131-2) Программируемые контроллеры. Общие технические требования и методы испытаний;
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные.
