| Номер в госреестре | 65711-16 |
| Наименование СИ | Установки спектрометрические |
| Обозначение типа СИ | МКС-02А "Сирень" |
| Изготовитель | Общество с ограниченной ответственностью «НТЦ Амплитуда» (ООО «НТЦ Амплитуда»), г. Москва |
| Год регистрации | 2016 |
| Срок свидетельства | 14.11.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки спектрометрические МКС-02 А «Сирень» (далее - установка) предназначены
для:
- автоматизированного экспериментально-расчетного определения радионуклидного состава, удельных и суммарных активностей гамма-излучающих радионуклидов низко-и среднеактивных отходов (РАО):
- в первичных упаковках (полиэтиленовые мешки);
- в контейнерах малой грузоподъемности различных форм (металлические бочки,
пластиковые контейнеры и др.);
- в объектах различных форм, загрязненных радиоактивными веществами, в том числе
активности протяженных объектов
в соответствии с «Методикой измерений активности гамма-излучающих радионуклидов в контейнерах с отходами с помощью гамма-спектрометрического комплекса с программным обеспечением «LRSM-SpectraLine и EffMaker», реализованной в программном обеспечении установки;
- измерения активности точечных источников гамма-излучения в соответствии с Приложением А Руководства по эксплуатации АЖНС.412154.004РЭ;
- измерения мощности амбиентного эквивалента дозы (далее - МАЭД) гамма-излучения в месте расположения оператора.
Установка применяется для:
- сортировки отходов по категориям;
- входного контроля РАО при приемке на хранение;
- паспортизации первичных и кондиционированных форм РАО непосредственно в
контейнерах без их вскрытия в соответствии с программным обеспечением (далее - ПО)
и применяемыми методиками радиационного контроля и измерения.

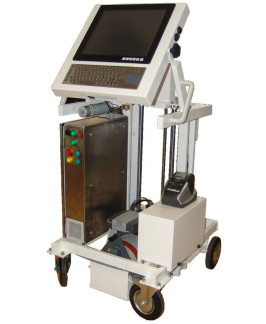

Установка представляет собой программно-технический комплекс средств, обеспечивающих измерение, обработку и представление спектрометрической информации о контролируемых источниках гамма-излучений.
Принцип действия установки основан на поглощении коаксиальным особо чистым германиевым (далее - ОЧГ) детектором фотонного излучения, испускаемого радионуклидами анализируемых объектов и формировании детектором токового импульса, амплитуда которого пропорциональна поглощенной энергии. Этот импульс преобразуется предусилителем и затем, проходя через систему фильтрации, усилителем; выходные импульсы последнего подаются на многоканальный анализатор, где они сортируются и запоминаются в каналах в соответствии с их амплитудами. Спектр, набранный в многоканальном анализаторе, представляет собой зависимость количества отсчетов в канале от амплитуды импульса и, соответственно, энергии поглощенных гамма-квантов.
Эффективность поглощения детектором испускаемого излучения определяется областью видимости анализируемого контейнера (объекта), отсекаемой коллиматором, техническими параметрами детектора, размерами и физическими характеристиками материалов измеряемого контейнера (объекта), расположением его относительно детектора.
В состав установки входят следующие средства:
- блок детектирования спектрометрический на основе ОЧГ детектора (далее - блок детектирования);
- многоканальный амплитудный анализатор (далее - анализатор);
- комплект коллиматоров;
- сосуд Дьюара;
- дозиметр-радиометр МКС-АТ1117М без блока обработки информации (далее -дозиметр) (Госреестр № 29551-13);
- панельный промышленный компьютер;
- лазерный прицел;
- цифровая видеокамера;
- дистансерное устройство;
- термографическое печатное устройство;
- колесная тележка с блоком управления и аккумуляторным блоком;
- подъемная платформа;
- комплект контрольных источников ОСГИ-А ( Eu, Cs);
- устройство весоизмерительное электронное ТВЭУ (Госреестр № 19765-15);
Примечание - Устройство тензометрическое весоизмерительное электронное ТВЭУ
применяется в качестве средства измерений в «Методике измерений активности гамма-излучающих радионуклидов в контейнерах с отходами с помощью гамма-спектрометрического комплекса с программным обеспечением «LRSM-SpectraLine и EffMaker».
- лазерный дальномер DLE 40 (Госреестр №44552-10);
- устройство поворотное для размещения измеряемого контейнера (объекта), термографическое печатающее устройство.
Установка обеспечивает размещение и ручное горизонтальное перемещение измерительной, вычислительной и вспомогательной аппаратуры на колесной тележке с осью вертикального вращения для вертикального перемещения детектирующей системы в геометрии тележки и удержание на месте с помощью стопорного механизма (тормоза).
Панельный промышленный компьютер установки обеспечивает возможность настройки параметров спектрометра, сбора измерительной и вспомогательной информации, управления процессом измерений и вспомогательной аппаратурой установки.
Установка имеет возможность:
- контроля расстояния от детектора до источника излучения путем оптического
наведения детектора на измеряемый объект;
- измерения МАЭД гамма- излучения в месте расположения оператора;
- вывода на печать результатов измерений в виде несмываемого в условиях
эксплуатации и хранения контейнеров паспорта-этикетки;
- предоставления возможности подключения к внешним устройствам вычислительной
техники средствами интерфейсов Ethernet или Wi-Fi.
Наличие цифровой видеокамеры обеспечивает получение видеоизображения объекта на дисплее панельного компьютера и наведение детектора на объект измерения с помощью лазерного дальномера с рабочего места оператора.
В установке используются следующие ПО:
- ПО ЛСРМ СПОРО, являющееся метрологически значимой частью программного обеспечения и используемое для анализа спектра, получаемого от ПО «Сирень», расчета метрологических характеристик установки МКС-02А «Сирень» и расчета активности измеряемых объектов в соответствии с аттестованной методикой измерений «Методика измерений активности гамма-излучающих радионуклидов в контейнерах с отходами с помощью гамма-спектрометрического комплекса с программным обеспечением «LRSM - SpectraLine и EffMaker» (свидетельство об аттестации № 40090.1К982);
- ПО «Прогресс-5», входящее в программное обеспечение установки МКС-02А «Сирень» и используемое при измерении активности точечных источников гамма-излучения.
Уровень защиты ПО ЛСРМ СПОРО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077 - 2014 - высокий.
Уровень защиты ПО «Прогресс-5» от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077 - 2014 - средний.
| Идентификационные данные (признаки) | Значения |
| ПО ЛСРМ СПОРО | |
| Идентификационное наименование ПО | LSRM SpectraLine Handy |
| Номер версии (идентификационный номер) ПО | 1.6.ХХХХ* |
| Цифровой идентификатор ПО | df1c185e |
| ПО «Прогресс-5» | |
| Идентификационное наименование ПО | Прогресс 5 |
| Номер версии (идентификационный номер) ПО | 5.X* |
| Цифровой идентификатор ПО | Не определен |
| * Х - метрологически незначимая часть | |
Таблица 2 - Метрологические характеристики
| Наименование параметра | Значение |
| Диапазон регистрируемых энергий гамма-излучения, кэВ | от 40 до 3000 |
| Пределы допускаемой относительной погрешности характеристики преобразования спектрометра (интегральная нелинейность), % | ±0,02 |
| Энергетическое разрешение спектрометра, кэВ: - на линии 122 кэВ (Со-57) - на линии 1332 кэВ (Со-60) | от 0,825 до 1,5 от 1,75 до 2,4 |
| Относительная эффективность регистрации гамма-квантов с энергией 1332,5 кэВ (Со-60) в пике полного поглощения, % | от 10 до 35 |
| Число каналов спектрометра, шт. | 16384 |
| Емкость канала спектрометра, импульсы | 232 |
| Максимальная входная статистическая загрузка канала спектрометра при облучении гамма - квантами с энергией близкой к 1 МэВ, с-1 Примечание - Относительное изменение разрешения не более 50 %, а относительное смещение положения пика не более 1 % | 1105 |
| Диапазон измерений активности точечных источников гамма-излучения, Бк | от 104 до 1011 |
| Пределы допускаемой относительной погрешности при измерении активности точечных источников гамма-излучения, % | ±7 |
| Диапазон измерений удельной активности гамма-излучающих радионуклидов, Бк/кг | от 10 до 106 |
| Относительная неопределенность измерений удельной активности гамма-излучающих радионуклидов при Р = 95 %, %: | от 15 до 75 |
| Диапазон измерений МАЭД гамма-излучения: | |
| - чувствительный поддиапазон, мкЗв/ч - грубый поддиапазон, мЗв/ч | от 0,1 до 103 от 1,0 до 104 |
| Пределы допускаемой относительной основной погрешности измерений МАЭД, % | ±20 |
| Пределы допускаемой дополнительной относительной погрешности МАЭД, %, при изменении: | ±10 |
| - температуры окружающего воздуха в рабочем диапазоне относительно нормальных условий - относительной влажности до 95 % от нормальных условий - напряженности постоянных магнитных полей до 400 А/м от нормальных условий | |
| Время непрерывной работы, ч | |
| - от сети переменного тока | 24 |
| - от аккумуляторного блока питания постоянного тока | 8 |
| Время установления рабочего режима (без учета времени охлаждения детектора спектрометра), мин | 30 |
| Нестабильность характеристики преобразования за время непрерывной работы, %, не более | 0,05 |
Таблица 3 - Основные технические характеристики
| Наименование параметра | Значение |
| Электропитание: | |
| - от сети переменного тока: | |
| напряжение, В | 220±22 |
| частота, Гц | 50±1 |
| - от аккумуляторного блока питания постоянного тока напряжением, В | 12±1 |
| Потребляемая мощность от сети переменного тока (в полной комплектации установки), В-А, не более | 300 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 1400 х 950 х 680 |
| Масса при заполненном сосуде Дьюара, кг, не более | 300 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от 5 до 40 |
| - относительная влажность при температуре 35 °С (без конденсации влаги), % | до 95 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| - содержание в атмосфере на открытом воздухе коррозионноактивных агентов соответствует типам атмосферы по ГОСТ 15150-69 | I, II |
| Нормальные условия измерений МАЭД гамма-излучения: | |
| - температура окружающего воздуха, °С | от 15 до 25 |
| - относительная влажность воздуха, % | от 30 до 80 |
| - атмосферное давление, кПа | от 86 до 106,7 |
| - напряженность постоянных магнитных полей, А/м | до 40 |
| Средняя наработка на отказ, ч, не менее | 20 000 |
| Средний срок службы, лет | 6 |
наносится фотоспособом на заднюю панель корпуса на специальной табличке и типографским способом на титульный лист руководства по эксплуатации АЖНС.412154.004 РЭ.
Таблица 4 - Комплектность установки
| Наименование | Обозначение | Кол- во | Приме чание |
| Установка спектрометрическая МКС-02 А «Сирень» в составе: | АЖНС.412154.004 | ||
| - блок детектирования спектрометрический | 1 | ||
| - многоканальный амплитудный анализатор | 1 |
| Наименование | Обозначение | Кол- во | Приме чание |
| - комплект коллиматоров коллиматоров с фоновой защитой: коллиматор №1 коллиматор №2 коллиматор № 3 заглушка | АЖНС.305365.001 АЖНС.305365.002 АЖНС.305365.003 АЖНС.305365.004 | 1 1 1 1 1 | |
| - сосуд Дьюара СК-25 | 1 | ||
| - дозиметр-радиометр МКС-АТ1117М без блока обработки информации | 1 | ||
| - панельный промышленный компьютер | 1 | ||
| - лазерный прицел | 1 | ||
| - цифровая видеокамера | 1 | ||
| - дистансерное устройство | 1 | ||
| - термографическое печатающее устройство | 1 | ||
| - колесная тележка с блоком управления и аккумуляторным блоком | 1 | ||
| - подъемная платформа | 1 | ||
| - комплект контрольных источников ОСГИ-А (152 Eu, 137Cs) | 1 | ||
| Дополнительное оборудование, приспособления | |||
| Устройство поворотное в составе: - платформа поворотного устройства - устройство тензометрическое весоизмерительное электронное ТВЭУ - электродвигатель - штанга для электрокабеля | 1 1 1 1 1 | ||
| Лазерный дальномер DLE 40 | 1 | * | |
| Переливное устройство | 1 | ||
| Кабель питания | 1 | ||
| Документация | |||
| Руководство по эксплуатации, паспорт «Установка спектрометрическая МКС-02 А «Сирень» | АЖНС.412154.004 РЭ | 1 | |
| Методика поверки «У становки спектрометрические МКС-02А «Сирень» | АЖНС.412154.004 МП | 1 | |
| Методика измерений активности гамма-излучающих радионуклидов в контейнерах с отходами с помощью гамма - спектрометрического комплекса с программным обеспечением «LRSM - SpectraLine и EffMaker со свидетельством об аттестации | 1 | ||
| Свидетельство о первичной поверке установки спектрометрической МКС-02А «Сирень» | 1 | ||
| Дозиметр-радиометр МКС-АТ1117М. Руководство по эксплуатации с клеймом первичной поверки | 1 | ||
| Полупроводниковый блок детектирования. Паспорт | 1 | ||
| Блоки детектирования спектрометрические с германиевыми детекторами. Руководство по эксплуатации | 1 | ||
| Многоканальный амплитудный анализатор. Паспорт | 1 | ||
| Многоканальный амплитудный анализатор. Руководство по эксплуатации | 1 | ||
| Паспорта на контрольные источники ОСГИ-А (152 Eu, 137Cs) | 1 | ||
| У стройство тензометрическое весоизмерительное электронное ТВЭУ. Паспорт | 1 | ||
| Комплект ПО на CD | 1 | ||
| Комплект документации на ПО | 1 | ||
| У стройство весоизмерительное электронное ТВЭУ. Свидетельство о первичной поверке | 1 | ||
| Лазерный дальномер DLE 40. Руководство по эксплуатации | 1 | ||
| Термографическое печатающее устройство. Паспорт | 1 | ||
| Сосуд Дьюара СК-25. Паспорт | 1 | ||
| *по заказу | |||
осуществляется по документу АЖНС.412154.004 МП «Установки спектрометрические МКС-02А «Сирень». Методика поверки», утвержденному Центральным отделением ФБУ «ЦСМ Московской области» 31 октября 2016 г.
Основные средства поверки:
- рабочие эталоны 1-го разряда по ГОСТ 8.033-96 - источники фотонного ионизирующего излучения радионуклидные закрытые ОСГИ-А с радионуклидами 241Am, 152 Eu, ^^s, 60Со, 228Th со значениями активности от 102 до 106 Бк, рег. № 3.6.АИВ.0002.2015; № 3.1.ZTT/0859.2015;
- рабочие эталоны 1-го разряда по ГОСТ 8.033-96 - источники фотонного излучения радионуклидные закрытые эталонные ОСГИ-3 с радионуклидами 241Am, 13"^, 60Со со значениями активности от 104 до 106 Бк, рег. № 3.1.ZZB.0006.2012.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых радиометров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в документах:
- Установка спектрометрическая МКС-02 А «Сирень». Руководство по эксплуатации АЖНС.412154.004 РЭ (Приложение А);
- Методика измерений активности гамма-излучающих радионуклидов в контейнерах с отходами с помощью гамма-спектрометрического комплекса с программным обеспечением «LRSM - SpectraLine и EffMaker. Свидетельство об аттестации № 40090.1К982 от 29 августа 2011 г.
Нормативные документы, устанавливающие требования к установкам спектрометрическим МКС-02А «Сирень»
ГОСТ 8.033-96 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников.
ГОСТ 26874-86 Спектрометры энергий ионизирующих излучений. Методы измерения основных параметров.
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия.
