Преобразователи вязкости жидкости FVM Master, 65713-16

Назначение

Преобразователи вязкости жидкости FVM Master (далее - преобразователь вязкости) предназначены для измерения динамической вязкости, плотности жидкости и поверки рабочих поточных преобразователей вязкости.

Описание

Принцип действия преобразователя вязкости - вибрационный, основан на зависимости резонансной частоты колебаний чувствительного элемента, выполненного в виде камертонной вилки, от плотности, а добротности колебательного контура чувствительного элемента от вязкости измеряемой жидкости. Колебания чувствительного элемента поддерживаются при помощи двух пьезоэлементов (для возбуждения колебаний и съема сигнала), управляемых электроникой прибора.

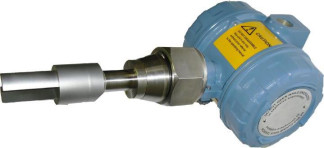

Конструктивно преобразователь вязкости состоит из чувствительного элемента и блока электроники, соединенных между собой металлическим стержнем с резьбовым соединением для монтажа чувствительного элемента в трубопровод, байпасный контур или резервуар. Для измерений температуры жидкости в чувствительный элемент встроен преобразователь температуры Pt100 (a = 0,00385 °C-1, класс В по ГОСТ 6651-2009).

Преобразователь вязкости предназначен для установки в 3-х дюймовую Г-образную проточную камеру производства фирмы Emerson или в аналогичную, изготовленную в соответствии с рекомендациями, приведенными в документе «Руководство по установке на преобразователь вязкости жидкости FVM Master». Установка преобразователя вязкости в проточную камеру осуществляется таким образом, что чувствительный элемент с преобразователем температуры располагается внутри трубопровода проточной камеры, герметизируется при помощи резьбового соединения на соединительном стержне и омывается потоком исследуемой жидкости, перекачиваемой через проточную камеру. Блок обработки информации располагается снаружи трубопроводов камеры. Индивидуальные калибровочные характеристики преобразователя определяются после установки в проточную камеру.

Передача измерительной информации от блока электроники на внешние устройства обработки информации осуществляется по протоколам Modbus (RS485) или HART (Bell 202).

Программное обеспечение

Преобразователь вязкости функционируют под управлением встроенного специального программного обеспечения, которое является неотъемлемой его частью. Программное обеспечение осуществляет функции сбора, обработки, передачи, представления измерительной информации и поддерживает выходные аналоговые сигналы (от 4 до 20 мА), связь по протоколам HART (Bell 202), Modbus (RS-485).

Преобразователи в сочетании с персональным компьютером с установленной автономной программой Prolink III или HART -коммуникатором с установленным описанием устройства (DD) HART: Density Gas Viscosity Meter Dev v1 DD v2 обеспечивают возможность конфигурации преобразователей, передачи, запоминания и обработки измерительной информации по протоколам Modbus (RS485) или HART (Bell 202). Для этих целей могут использоваться средства индикации измеренных значений: полевой HART - коммуникатор Rosemount 475 или ПО Micro Motion ProLink® III.

Таблица 1

Уровень защиты программного обеспечения соответствует уровню «высокий» по Р 50.2.077-2014.

Влияние программного обеспечения учтено при нормировании метрологических характеристик.

Технические характеристики

Таблица 2

Знак утверждения типа

наносят на титульный лист эксплуатационной документации и на корпус блока электроники в виде наклейки.

Комплектность

Таблица 3

Поверка

осуществляется по документу МП 2302-089-2016 «Преобразователи вязкости жидкости FVM Master. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И.Менделеева» 14 июня 2016 года.

Основные средства поверки:

-    вискозиметры, рабочие эталоны единицы кинематической вязкости жидкости 1-го разряда по ГОСТ 8.025-96 «ГСИ. Государственная поверочная схема для средств измерений вязкости жидкостей» с границами допускаемой относительной погрешности измерений кинематической вязкости при Р = 0,95 ±0,2 %;

-    преобразователь сигналов ТС и ТП «ТЕРКОН» в комплекте с термопреобразователем сопротивления ЭТС-100 с пределами допускаемой абсолютной погрешности измерений температуры в диапазоне измерений от 0 до 100 °С ±0,01 °С;

-    анализатор плотности жидкостей модели DМA5000 с пределами допускаемой абсолютной погрешности измерения плотности ±4,0 х 10 г/см ;

-    термостат со стабильностью поддержания температуры не хуже ± 0,05 °С;

-    секундомеры электронные типа СТЦ-2, (А = 0,001 с).

Знак поверки наносится на свидетельство о поверке в виде наклейки.

Сведения о методах измерений

приведены в руководстве по эксплуатации «Преобразователи вязкости жидкости FVM Master, модель FVM11C729EAC3FEXRZZX\ETO25158, серийные номера №14519271, №14519272»

Нормативные документы

ГОСТ 8.024-2002 ГСИ. Государственная поверочная схема для средств измерений плотности

ГОСТ 8.025-96 ГСИ. Государственная поверочная схема для средств измерений вязкости жидкостей
