Анализаторы динамические механические RSA-G2 и DMA Q800, 65714-16

65714-16
Анализаторы динамические механические модификаций RSA-G2 и DMA Q800 (далее -анализаторы) предназначены для измерения температуры, линейных размеров, силы и частоты воздействующей на образец, расположенный внутри камеры измерительного блока.
Карточка СИ
Номер в госреестре 65714-16
Наименование СИ Анализаторы динамические механические
Обозначение типа СИ RSA-G2 и DMA Q800
Изготовитель "TA Instruments", США
Год регистрации 2016
Срок свидетельства 23.11.2026
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Анализаторы динамические механические модификаций RSA-G2 и DMA Q800 (далее -анализаторы) предназначены для измерения температуры, линейных размеров, силы и частоты воздействующей на образец, расположенный внутри камеры измерительного блока.

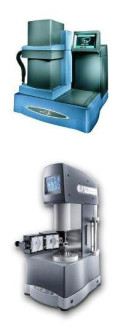

Описание

Принцип действия анализаторов основан на измерении изменений линейных размеров образца, вызванных изменением его температуры и (или) механической, статической или динамической нагрузки. Анализаторы представляют собой автоматизированный аппаратный комплекс.

Анализаторы состоят из:

-    измерительного блока, в состав которого входят устройство измерений температуры, устройство измерений линейных размеров, устройство измерений силы и устройство измерений частоты воздействующей на образец силы.

-    блока сбора данных измерений и системы управления измерительной электроникой и электропитанием;

-    гидравлической системы позволяющей с помощью одного или нескольких гидравлических клапанов, создать необходимую механическую нагрузку;

-    вспомогательного оборудования.

Вертикально расположенное устройство изменений температуры, реализующее индуктивный принцип нагрева и охлаждение жидким азотом, предназначено для обеспечения рабочего диапазона температуры исследуемого образца в соответствии с программой измерений. Температура исследуемого образца, может измеряться термометрами сопротивления Pt100. Измерительная система предназначена для измерения и регистрации изменений линейных размеров образца и представляет собой преобразователь смещения LVDT.

Гидравлическая система передает на образец, посредством гидроцилиндра, механические нагрузки, с неограниченным числом шагов деформации и обеспечивает возможность под-

Конструкция анализаторов позволяет определять параметры деформации, температуру фазовых переходов, силу и частоту динамической нагрузки, а также предусмотрена возможность работы в режимах закаливания и деформации. Пломбирование анализаторов не производится.

Программное обеспечение

Управление процессом измерений и обработка информации в анализаторах осуществляется от персонального компьютера с помощью специального программного обеспечения «TRIOS». Программным образом осуществляется настройка анализатора, выбор режимов, установка и оптимизация параметров эксперимента, визуализация хода эксперимента, печать и запоминание результатов измерений. Во всех частях программного обеспечения, где требуется ввод или изменение каких-либо параметров, в программе имеются соответствующие методикам установочные значения, принимаемые по умолчанию. Анализаторы используют интерфейс USB для управления и дистанционного диагностирования.

Идентификационные данные программного обеспечения «TRIOS» приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значения

1

2

Идентификационное наименование ПО

TRIOS

Номер версии (идентификационный номер) ПО

3.3.1.4668

Уровень защиты программного обеспечения «TRIOS» от непреднамеренных и преднамеренных изменений «средний», согласно Р 50.2.077-2014. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Технические характеристики

Метрологические и технические характеристики анализаторов приведены в таблице 2.

Таблица 2

Наименование характеристики

Значение характеристики

DMA Q800

RSA-G2

Диапазон измерений температуры образцов*, С°

от -150 до +600

Пределы допускаемой абсолютной по

±1,0

грешности измерений температуры, С

Диапазон измерений частоты, Гц

-

от 1 до 100

Пределы допускаемой относительной

±1,0

погрешности измерений частоты, %

Диапазон измерений линейных размеров

от 0 005 до 1 500

образцов, мм

Пределы допускаемой относительной

погрешности измерений линейных раз

±3

меров, %

Диапазон измерений силы, Н

от 0,0005 до 18,0000

от 0,0005 до 35,0000

Пределы допускаемой относительной

±3 0

погрешности измерений силы, %

Диапазон показаний частоты, Гц

от 0,01 до 200

от 210-5 до 100

Габаритные размеры, не более

основной блок:

ширина, мм

460

460

глубина, мм

560

560

высота, мм

560

1040

масса, не более, кг

48

96

электронный блок, не более:

ширина, мм

-

320

глубина, мм

-

480

высота, мм

-

450

масса, не более, кг

-

20

Средний срок службы, лет

8

Условия эксплуатации:

температура окружающего воздуха, °С;

от 18 до 28

относительная влажность воздуха, %;

от 40 до 80

атмосферное давление, кПа

от 98,3 до 104,3

* В зависимости от комплектации. Информация о поддиапазоне измерений из указанного диапазона уточняется у дистрибьютора анализатора в момент заказа.

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на корпус анализатора любым способом, обеспечивающим сохранность знака утверждения типа в течение всего срока службы анализатора.

Комплектность

-    анализатор    1 шт.

-    руководство по эксплуатации    1 экз.

-    методика поверки МП 2416-0035-2016    1 экз.

Поверка

осуществляется по документу МП 2416-0035-2016 «Анализаторы динамические механические модификаций RSA-G2 и DMA Q800. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 01 июня 2016 г.

Знак поверки наносится на свидетельство о поверке в виде голографической наклейки и (или) оттиска поверительного клейма.

Основные средства поверки:

-    Г осударственный рабочий эталон 1 разряда единицы линейного ускорения в диапазоне --1000 ... 1000 м/с2;

-    Динамометр электронный 2-го разряда по ГОСТ 8.640-2014 с диапазоном измерений от 10Н до 100Н ;

-    Набор гирь класса точности М1 (1мг-5г) и набор гирь класса точности М1 (1г-500г) по ГОСТ OIML R111-1 - 2009;

-    Меры длины концевые плоскопараллельные, в диапазоне 0,5 ... 100 мм;

-    Эталонный 3-го разряда платиновый термометр сопротивления, диапазон температуры от минус 195 °С до 600 °С по ГОСТ Р 8.625-2006

-    Система поверки термопреобразователей автоматизированная АСПТ (заводской номер № 22-368, диапазон измерений от 0 до 300 Ом, пределы допускаемой основной абсолютной погрешности ±(Г10" ^+Г10" ) Ом.

Сведения о методах измерений

приведены в документах «Анализатор динамический механический модификации RSA-G2. Руководство по эксплуатации» и «Анализатор динамический механический модификации DMA Q800. Руководство по эксплуатации»

Нормативные документы

ГОСТ 8.558 - 2009 ГСИ. Государственная поверочная схема для средств измерений температуры

Техническая документация изготовителя.
