| Номер в госреестре | 65715-16 |
| Наименование СИ | Метеостанции автоматические |
| Обозначение типа СИ | WXT530 |
| Изготовитель | "Vaisala Oyj", Финляндия |
| Год регистрации | 2016 |
| Срок свидетельства | 23.11.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Метеостанции автоматические WXT530 (далее - метеостанции WXT530) предназначены для автоматических измерений метеорологических параметров: температуры воздуха, относительной влажности воздуха, скорости и направления воздушного потока, атмосферного давления, количества атмосферных осадков.
Принцип действия метеостанции WXT530 основан на измерении первичными измерительными преобразователями метеорологических параметров.
Измерения температуры воздуха производятся термометром сопротивления THERMOCAP, относительной влажности воздуха - ёмкостным преобразователем HUMICAP 180, атмосферного давления - ёмкостным преобразователем мембранного типа BAROCAP, скорости и направления воздушного потока - ультразвуковым преобразователем WINDCAP, количества атмосферных осадков - пьезоэлектрическим преобразователем RAINCAP. Измеренные метеорологические параметры преобразуются в цифровой код преобразователями измерительными (контроллерами) и передаются на персональный компьютер (далее - ПК).

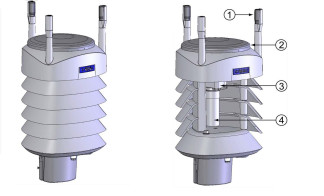

Конструктивно метеостанции WXT530 выполнены в виде компактного модуля, в корпусе которого размещены преобразователь температуры воздуха, преобразователь относительной влажности воздуха, преобразователь атмосферного давления, преобразователь измерительный, микропроцессор, коммуникационный модуль. На внешней стороне корпуса расположены ультразвуковой преобразователь скорости и направления воздушного потока, преобразователь количества осадков. Метеостанции WXT530 устанавливаются на метеорологической мачте.
Метеостанции WXT530 выпускаются в 6 модификациях: WXT531, WXT532, WXT533, WXT534, WXT535, WXT536. Модификации метеостанций WXT530 отличаются количеством измерительных каналов. Измерительные каналы модификаций представлены в таблице 1.
Таблица 1 - Измерительные каналы модификаций
| Модификация метеостанции | Измерительные каналы |
| WXT531 | Канал измерений количества осадков |
| WXT532 | Канал измерений скорости и направления воздушного потока |
| WXT533 | Канал измерений скорости и направления воздушного потока, канал измерений количества осадков |
| WXT534 | Канал измерений влажности и температуры воздуха, канал измерений атмосферного давления |
| WXT535 | Канал измерений влажности и температуры воздуха, канал измерений атмосферного давления, канал измерений количества осадков |
Канал измерений влажности и температуры воздуха, канал измерений скорости и направления воздушного потока, канал измерений атмосферного давления, канал измерений количества осадков
Метеостанции WXT530 со встроенным программным обеспечением (ПО «WXT530») по алгоритмам фирмы «Vaisala Oyj», исходя из измеренных значений производят индикацию дополнительных параметров, таких как интенсивность и продолжительность атмосферных осадков, температуры точки росы, атмосферного давления приведенного к уровню моря.
В метеостанциях WXT530 для защиты от неблагоприятных погодных условий применен обогрев ультразвукового преобразователя скорости и направления воздушного потока, преобразователя количества осадков.
Метеостанции WXT530 работают непрерывно (круглосуточно), сообщения о проведенных измерениях передаются через определенные временные интервалы или по запросу. Для обмена информацией метеостанции WXT530 используют интерфейсы RS-232, RS-422, RS-485, SDI-12, поддерживаются протоколы ASCII, SDI-12. При использовании модемов и нахождении метеостанций WXT530 в зоне покрытия сотовой сети метеостанции могут быть удалены от обслуживающего терминала или ПК на любое расстояние.
Программное обеспечение метеостанции WXT530 (ПО «WXT530») является встроенным. Встроенное ПО «WXT530» обеспечивает управление работой метеостанций, самопроверку метеостанций, сбор, хранение, расчет дополнительных параметров, обработку и передачу данных от метеостанций.
| Таблица 2 - Идентификационные данные прог | раммного обеспечения |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | WXT530.bin |
| Номер версии (идентификационный номер) ПО | не ниже 1.0 |
| Цифровой идентификатор ПО (CRC32) | 8B12F809 |
| Другие идентификационные данные (если имеются) | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 3 - Метрологические и технические характеристики
| Наименование характеристики | Значения характеристики |
| Диапазон измерений температуры воздуха, oC | от - 52 до + 60 |
| Пределы допускаемой абсолютной погрешности измерений температуры воздуха, C: - в диапазоне от - 52 до + 20 oC включ.; - в диапазоне св. + 20 до + 40 oC включ.; - в диапазоне св. + 40 до + 60 oC. | ±0,5 ±0,3 ±0,4 |
| Диапазон измерений относительной влажности воздуха, % | от 1 до 100 |
| Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, %: -в диапазоне от 1 до 90 % включ.; -в диапазоне св. 90 до 100 %. | ±3 ±5 |
| Диапазон измерений атмосферного давления, гПа | от 600 до 1100 |
| Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа: - при температуре св. 0 до 30 oC включ.; - при температуре от минус 52 до 0 oC включ. и св. 30 до 60 oC. | ±0,5 ±1,0 |
| Диапазон измерений скорости воздушного потока, м/с | от 0,2 до 60,0 |
| Пределы допускаемой погрешности измерений скорости воздушного потока, м/с: - абсолютной, в диапазоне от 0,2 до 10,0 м/с включ., м/с - относительной, в диапазоне св. 10 до 60 м/с, %. | ±0,5 ±5 |
| Диапазон измерений направления воздушного потока, градус | от 0 до 360 |
| Пределы допускаемой абсолютной погрешности измерений направления воздушного потока, градус | ±3 |
| Минимальное измеряемое количества осадков, мм | 0,2 |
| Пределы допускаемой абсолютной погрешности измерений количества атмосферных осадком, мм | ±(0,2+0,05 •М), где М-измеренное количество осадков, мм |
| Электрическое питание от источника постоянного тока: -напряжение, В | от 6 до 24 |
| Потребляемая мощность, не более, Вт | 17 |
| Средняя наработка на отказ, ч | 10000 | |
| Срок службы, лет | 10 | |
| Габаритные размеры, мм, не более: | высота, мм | ширина, мм |
| WXT536 | 238 | 115 |
| WXT535, WXT534 | 198 | 115 |
| WXT533, WXT532 | 141 | 115 |
| WXT531 | 101 | 115 |
| Масса, кг, не более: | ||
| WXT536 | 2,38 | |
| WXT535, WXT534 | 2,10 | |
| WXT533, WXT532 | 0,75 | |
| WXT531 | 0,65 | |
| Условия эксплуатации | ||
| or^ -температура воздуха, C; | от - 52 до + 60 | |
| -относительная влажность воздуха, %; | от 0 до 100 | |
| -атмосферное давление, гПа | от 600 до 1100 | |
| -скорость воздушного потока, м/с | до 60 | |
Знак утверждения типа наносится на формуляр типографским методом и на корпус метеостанций WXT530 в виде наклейки.
1. Метеостанция автоматическая WXT530 1 шт.
2. Формуляр 1 экз.
3. Методика поверки МП 2551-0158-2016 1 экз.
осуществляется по документу МП 2551-0158-2016 «Метеостанции автоматические WXT530», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 12.07.2016 года. Основные средства поверки:
1. Г осударственный специальный эталон единицы скорости воздушного потока ГЭТ 150-2012, диапазон от 0,05 м/с до 100 м/с, диаметр рабочего участка 700 мм, расширенная неопределенность (коэффициент охвата k=2) (0,00032+0,002V) м/с, диапазон от 0 до 360 градусов, погрешность ± 0,5 градуса.
2. Барометр образцовый переносной БОП-1М, регистрационный номер 26469-04.
3. Термометр сопротивления эталонный ЭТС-100, регистрационный номер 19916-10.
4. Термогигрометр ИВА-6, модификация ИВА-6Б, регистрационный номер 46434-11.
5. Цилиндры 2 класса точности «Klin», регистрационный номер 33562-06.
Знак поверки наносится на свидетельство о поверке.
Методы измерений приведены в формуляре «Метеостанции автоматические WXT530».
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем.
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости.
ГОСТ 8.542-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений скорости воздушного потока.
ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1 до 1 • 106 Па.
Техническая документация фирмы «Vaisala Oyj», Финляндия.
