| Номер в госреестре | 65716-16 |
| Наименование СИ | Толщиномеры ультразвуковые |
| Обозначение типа СИ | UT-4DL |
| Изготовитель | ООО "УЛЬТРАТЕХ", г.Москва |
| Год регистрации | 2016 |
| Срок свидетельства | 23.11.2021 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Толщиномеры ультразвуковые UT-4DL (далее - толщиномеры) предназначены для ручного контактного измерения толщины изделий из металлов, сплавов, стекла, пластиков, остаточной толщины стенок в местах, подверженных коррозийному или эрозийному износу (трубы, сосуды давления и др.).
Толщиномеры являются портативными измерительными приборами неразрушающего контроля, позволяющими измерять толщину изделия при одностороннем доступе к нему.
Принцип работы толщиномеров основан на взаимодействии с объектом контроля (ОК) излучаемых в него импульсов ультразвуковых колебаний (УЗК) через промежуточные контактные звукопроводящие среды. Импульсы УЗК вводятся в объект передающей пьезопластиной пьезоэлектрического преобразователя (ПЭП), отразившись от задней поверхности, принимаются приемной пьезопластиной ПЭП. По времени задержки между излученным и принятым импульсами (при известной скорости распространения УЗК в материале ОК) микропроцессор вычисляет искомую толщину.

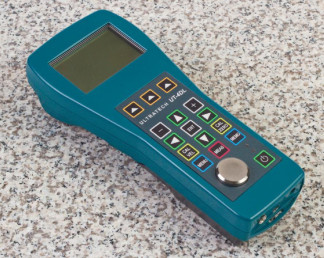

Толщиномеры состоят из электронного измерительного блока с батареей электропитания (БЭ) и присоединяемого к нему посредством кабеля ПЭП. Электронный блок содержит: графическое отсчетное устройство с подсветкой, клавиатуру, электроакустический тракт, систему электропитания, микропроцессор, энергонезависимую память, что позволяет сохранять результаты измерений, настроек, калибровок. Через USB-порт данные измерений из памяти передаются во внешний компьютер для их хранения, последующей обработки и формирования отчетов.
Измерительная схема толщиномера компенсирует основную погрешность толщиномера, образующуюся из-за V-образного пути ультразвуковых волн в ОК, индивидуально для каждого ПЭП.
С целью исключения несанкционированного доступа к модулям прибора, встроенному программному обеспечению и измерительной информации предусмотрена механическая защита корпуса толщиномера в виде пломбы на одном из винтов, скрепляющем крышку и дно корпуса.
Толщиномеры имеют в своем составе встроенное программное обеспечение (ПО), которое предназначено для выполнения следующих функций: управления, настройки, измерений, отображения, сохранения и пересылки данных.
Метрологически значимая часть ПО прошита во внутреннюю долговременную память микропроцессора толщиномеров и защищена кодом производителя на этапе производства. Перед каждым включением выполняется проверка целостности встроенного ПО.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | UTG |
| Номер версии (идентификационный номер) ПО, не ниже | 1.0.3568 RU |
| Цифровой идентификатор ПО | 0x6A57 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC16-CCITT |
Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений толщины^ (для стали и алюминия), мм | от 0,6 до 300,0 |
| Пределы допускаемой абсолютной погрешности измерений толщины для стали и алюминия, мм: - в диапазоне от 0,6 до 300,0 мм при дискретности индикации 0,1 мм - в диапазоне от 0,60 до 99,99 мм при дискретности индикации 0,01 мм | ±(0,1+0,003 Нх) ±(0,05+0,003 Нх), где Нх- значение толщины измеряемого образца, мм |
| Дискретность индикации толщины, мм: - в диапазоне измерений толщин от 0,6 до 99,99 мм - в диапазоне измерений толщин от 100,0 до 300,0 мм | 0,01 / 0,1 0,1 |
| Диапазон задания значений скорости продольных УЗК, м/с | от 1000 до 19999 |
| Рабочий частотный диапазон, МГц | от 2,5 до 10,0 |
| Номинальное напряжение питания постоянного тока, В | от 4,5 до 5,5 |
| Электропитание от внешнего сетевого адаптера: - напряжение, В - частота, Гц | 220+10% 220-15% 50 / 60 |
| Электропитание от подсоединяемой NiMH БЭ: - напряжение, В - ёмкость, А-ч | 4x1,2 2,45 |
| Время непрерывной работы от БЭ при измерении (без подсветки), ч | 25 |
| Потребляемая мощность от сети переменного тока, В-А, не более | 8,5 |
| Условия эксплуатации: -диапазон атмосферного давления, кПа - рабочий диапазон температур, °С - относительная влажность воздуха, %, не более | от 84,0 до 106,7 от + 5 до + 45 95 |
| Г абаритные размеры электронного блока, (длина х ширина х высота), мм, не более | 230 x 98 x 55 |
| Масса без пьезоэлектрического преобразователя, кг, не более | 0,65 |
| Средняя наработка на отказ, ч, не менее | 32000 |
| Средний срок службы без ПЭП, лет, не менее | 8 |
| 1) - зависит от типа пьезоэлектрического преобразователя | |
наносится на ярлык, наклеенный на дно электронного блока толщиномера (см. рисунок 2), методом шелкографии или сольвентной печати и на титульные листы руководства по эксплуатации и паспорта - типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование изделия и обозначение | Количество, шт. |
| Электронный блок с встроенным зарядным устройством | 1 |
| Кабель «прибор-преобразователь» LEMO-LEMO двойной, длиной 1,2м | 1 |
| Преобразователь П112-5,0-12/2-Б | 1 |
| Преобразователи дополнительные^ | 1) |
| Кабель «прибор-ПК» USB (тип А) - USB (тип мини-В), длиной 1,8м | 1 |
| Сетевой адаптер (~220В/=12В, 1А) с кабелем и разъемом DC-jack 2,1х5,5 мм | 1 |
| Батарея электропитания | 1 |
| Чехол защитный для электронного блока2) | 1 |
| Сумка (футляр мягкий) для электронного блока и аксессуаров | 1 |
| Кейс (тара транспортировочная) для электронного блока, аксессуаров2) | 1 |
| Руководство по эксплуатации (на бумажном носителе) 2) | 1 |
| Паспорт | 1 |
| Компакт диск с документацией и интерфейсной программой | 1 |
| Контактная смазка во флаконе с дозатором, 50 мл 2) | 1 |
| 1) - тип и количество поставляется дополнительно по согласованию с заказчиком из перечня: П112-10-6/2-А, П112-10-4х4-Б, П112-5,0-10/2-А, П112-5,0-12/2-Б, П112-2,5-12/2-Б. 2) - не входит в комплект поставки, поставляется дополнительно по согласованию с заказчиком. | |
осуществляется по документу МП АПМ 25-16 «Толщиномеры ультразвуковые UT-4DL. Методика поверки», утверждённому ООО «Автопрогресс-М» 12.08.2016 г.
Основные средства поверки:
- комплекты образцовых мер толщины КМТ176М1 в диапазоне толщин от 0,6 до 300 мм, погрешность от 0,3 до 0,7 % (Рег. № 6578-78).
Знак поверки наносится на свидетельство о поверке методом наклейки.
приведены в эксплуатационном документе.
ГОСТ Р 55614-2013 Контроль неразрушающий. Толщиномеры ультразвуковые. Общие технические требования
Технические условия ТУ 4276-001-40256715-2015 Толщиномер ультразвуковой UT-4DL. Технические условия
