| Номер в госреестре | 65722-16 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТФНД |
| Изготовитель | ПО "Запорожский завод высоковольтной аппаратуры", Украина, г.Запорожье |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Трансформаторы тока ТФНД предназначены для преобразования силы переменного тока и передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления в электрических установках переменного тока частотой 50 Гц.
Принцип действия трансформаторов тока ТФНД основан на явлении электромагнитной индукции переменного тока.

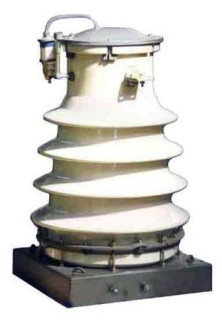

Трансформаторы тока ТФНД (далее - трансформаторы) изготовлены в период с 1955 г. по 1989 г. Являются однофазными трансформаторами, состоящими из первичной и вторичной обмоток, помещенных в фарфоровую покрышку, заполненную трансформаторным маслом. В качестве маслорасширителя используется верхняя часть фарфоровой покрышки. Колебания уровня масла контролируют с помощью маслоуказателя, установленного в верхней части крышки. Основание трансформаторов представляет собой металлический сварной цоколь, с одной стороны которого расположена клеммная коробка.
Крепление фарфоровой покрышки к основанию механическое.
Основные метрологические и технические характеристики трансформаторов тока ТФНД приведены в таблице 1.
Таблица 1 - Основные метрологические и технические характеристики трансформаторов тока ТФНД
| Параметр | Значение | |||
| Тип трансформатора | ТФНД-35 | ТФНД-35 | ТФНД-35 | ТФНД-35 |
| Номинальное напряжение, кВ | 35 | 35 | 35 | 35 |
| Заводской номер | СвбТТП2, СвбТТПЗ, СвбТТП4 | 816, 2707 | 7729, 6934, 35-35-2А, 35-35-2С | 11327, 12941, СвбТТП1 |
| Номинальный первичный ток 11ном., А | 100 | 150 | 300 | 600 |
| Номинальный вторичный ток 12ном., А | 5 | 5 | 5 | 5 |
| Класс точности обмоток для измерения | 0,5 | 0,5 | 0,5 | 0,5 |
| Номинальные вторичные нагрузки обмотки для цепей измерения Бном., В-А | 30 | 30 | 30 | 30 |
| Номинальная частота Гном., Гц | 50 | 50 | 50 | 50 |
| Номинальный коэффициент безопасности приборов, КБном | 5 | 5 | 5 | 5 |
| Температура окружающего воздуха, ° С | от -40 до +40 | от -40 до +40 | от -40 до +40 | от -40 до +40 |
| Относительная влажность воздуха, % | 95 | 95 | 95 | 95 |
| Тип трансформатора | ТФНД-35А У1 | ТФНД-35Б-1 | ТФНД-35М | ТФНД-110 |
| Номинальное напряжение, кВ | 35 | 35 | 35 | 110 |
| Заводской номер | 25450, 25458, 15938 | 31016, 30999, 31014 | 20121 | 7812, 7809, 7815, 2021, 650, 23, 14, 28, 30, 12, 27, 19, 561 |
| Номинальный первичный ток ^ном.? А | 200 | 600 | 300 | 1000 |
| Номинальный вторичный ток 12ном., А | 5 | 5 | 5 | 1 |
| Класс точности обмоток для измерения | 0,5 | 0,5 | 0,5 | 0,5 |
| Номинальные вторичные нагрузки обмотки для цепей измерения Бном., В-А | 50 | 30 | 10 | 20 |
| Номинальная частота Гном., Гц | 50 | 50 | 50 | 50 |
| Номинальный коэффициент безопасности приборов, КБном | 5 | 5 | 5 | 5 |
| Температура окружающего воздуха, ° С | от -40 до +40 | от -40 до +40 | от -40 до +40 | от -40 до +40 |
| Относительная влажность воздуха, % | 95 | 95 | 95 | 95 |
| Тип трансформатора | ТФНД-110 | ТФНД-110 | ТФНД-110 | ТФНД-110 |
| Номинальное напряжение, кВ | 110 | 110 | 110 | 110 |
| Заводской номер | 444, 445, 446, 897, 894, 880, 886, 900, 902, 901, 891, 1347, 529, 1304, 1260, 1261 | 1132, 1133, 1158 | 6915, 6888, 6914 | 3999, 3996, 4007, 0504-2-14-01173-А, 0504-2-14-01173-В, 0504-2-1401173-С, 0504-2-1402506, 0504-2-1402507, 0504-2-1402508, 2737, 2735, 4005 |
| Номинальный первичный ток ^ном^ А | 1000 | 1200 | 2000 | 2000 |
| Номинальный вторичный ток 12ном^ А | 5 | 5 | 1 | 1 |
| Класс точности обмоток для измерения | 0,5 | 0,5 | 0,5 | 0,5 |
| Номинальные вторичные нагрузки обмотки для цепей измерения Бном., В-А | 20 | 30 | 30 | 20 |
| Номинальная частота Гном., Гц | 50 | 50 | 50 | 50 |
| Номинальный коэффициент безопасности приборов, КБном | 5 | 5 | 5 | 5 |
| Температура окружающего воздуха, ° С | от -40 до +40 | от -40 до +40 | от -40 до +40 | от -40 до +40 |
| Относительная влажность воздуха, % | 95 | 95 | 95 | 95 |
| Тип трансформатора | ТФНД-110 | ТФНД-110 | ТФНД- 110 | ТФНД-110Б II У1 |
| Номинальное напряжение, кВ | 110 | 110 | 110 | 110 |
| Заводской номер | 95, 1056 | 7650, 7691, 7698, 312, 5989, 313, 355, 328, 327, 46, 560, 65, 86, 190, 62, 323, 503, 63, 67, 247, 59, 157, 477, 471, 475, 636, 472, 474, 582, 414, 587, 525, 434, 409, 401 | 398, 387, 552, 364, 366, 325 | 6676, 6822, 6685, 1606, 1687, 1640 |
| Номинальный первичный ток 11ном^ А | 300 | 750 | 750 | 2000 |
| Номинальный вторичный ток Ьном^ А | 1 | 1 | 5 | 5 |
| Класс точности обмоток для измерения | 0,5 | 0,5 | 0,5 | 0,5 |
| Номинальные вторичные нагрузки обмотки для цепей измерения Бном., В-А | 30 | 20 | 20 | 20 |
| Номинальная частота Гном., Гц | 50 | 50 | 50 | 50 |
| Номинальный коэффициент безопасности приборов, КБном | 5 | 5 | 5 | 5 |
| Температура окружающего воздуха, ° С | от -40 до +40 | от -40 до +40 | от -40 до +40 | от -45 до +40 |
| Относительная влажность воздуха, % | 95 | 95 | 95 | 95 |
| Тип трансформатора | ТФНД-110Б II У3 | ТФНД-110Б III У1 | ТФНД-110Б III У1 | ТФНД-110М |
| Номинальное напряжение, кВ | 110 | 110 | 110 | 110 |
| Заводской номер | 1675 | 10083 | 1868, 1885, 1359 | 552, 18, 548 |
| Номинальный первичный ток ^ном^ А | 1000 | 1500 | 750 | 1000 |
| Номинальный вторичный ток ^ном^ А | 1 | 1 | 1 | 1 |
| Класс точности обмоток для измерения | 0,5 | 0,5 | 0,5 | 0,5 |
| Номинальные вторичные нагрузки обмотки для цепей измерения Бном., В-А | 20 | 20 | 20 | 20 |
| Номинальная частота Гном., Гц | 50 | 50 | 50 | 50 |
| Номинальный коэффициент безопасности приборов, КБном | 5 | 5 | 5 | 5 |
| Температура окружающего воздуха, ° С | от -10 до +40 | от -45 до +40 | от -45 до +40 | от -40 до +40 |
| Относительная влажность воздуха, % | 95 | 95 | 95 | 95 |
| Тип трансформатора | ТФНД-110М | ТФНД-110М | ТФНД-110М | ТФНД-110М |
| Номинальное напряжение, кВ | 110 | 110 | 110 | 110 |
| Заводской номер | 2803, 832, 2570, 936, 924, 925, 2586, 1078, 1028, 910, 909, 911, 855, 905, 929, 2704, 3215, 3120, 174, 176, 739, 1153, 1145, 1147, 2826, 2822, 1139, 12296 | 745, 784, 695 | 240, 171, 230 | 1050, 949, 951, 244, 280, 1070 |
| Номинальный первичный ток ^ном^ А | 1000 | 1000 | 1500 | 600 |
| Номинальный вторичный ток 12ном^ А | 5 | 5 | 1 | 5 |
| Класс точности обмоток для измерения | 0,5 | 0,5 | 0,5 | 0,5 |
| Номинальные вторичные нагрузки обмотки для цепей измерения Бном., В-А | 20 | 30 | 30 | 20 |
| Номинальная частота Гном., Гц | 50 | 50 | 50 | 50 |
| Номинальный коэффициент безопасности приборов, КБном | 5 | 5 | 5 | 5 |
| Температура окружающего воздуха, ° С | от -40 до +40 | от -40 до +40 | от -40 до +40 | от -40 до +40 |
| Относительная влажность воздуха, % | 95 | 95 | 95 | 95 |
| Тип трансформатора | ТФНД-110М | ТФНД-110М II | ТФНД-110М II | ТФНД-110М II |
| Номинальное напряжение, кВ | 110 | 110 | 110 | 110 |
| Заводской номер | 4406, 4394, 4400, 5698, 4404, 4392 | 6215, 6546, 5843, 6150, 6148, 6076, 6128, 6132, 6214, 6130, 330, 45, 29, 24, 15, 607, 17, 27, 561 | 2208, 1704, 1438, 208, 203, 199 | 11, 46, 80, 307, 435, 279, 141, 173, 180, 933, 4096, 4098, 2835, 4094, 4057, 2947, 2853, 2881, 4052, 1110, 4095, 2922, 2942, 2879, 2930, 2855, 2851, 2950, 2839, 2843, 2865, 2849, 2838, 2867, 4195, 2957, 2918, 2932, 2924, 1357, 1356, 1319, 756, 767, 624, 671, 625, 618, 1, 8, 150, 5145, 5146, 5134, 53, 35, 52, 375, 242, 366 |
| Номинальный первичный ток ^ном^ А | 750 | 1000 | 1000 | 1000 |
| Номинальный вторичный ток 12ном^ А | 1 | 1 | 1 | 5 |
| Класс точности обмоток для измерения | 0,5 | 0,5 | 0,5 | 0,5 |
| Номинальные вторичные нагрузки обмотки для цепей измерения Бном., В-А | 20 | 20 | 30 | 20 |
| Номинальная частота Гном., Гц | 50 | 50 | 50 | 50 |
| Номинальный коэффициент безопасности приборов, КБном | 5 | 5 | 5 | 5 |
| Температура окружающего воздуха, ° С | от -40 до +40 | от -40 до +40 | от -40 до +40 | от -40 до +40 |
| Относительная влажность воздуха, % | 95 | 95 | 95 | 95 |
| Тип трансформатора | ТФНД-110М II | ТФНД-110М II | ТФНД-110М II | ТФНД-110М II |
| Номинальное напряжение, кВ | 110 | 110 | 110 | 110 |
| Заводской номер | 5539, 5558, 5553, 6821, 6681, 6730 | 6538, 5530, 6540 | 320, 330, 318, 319, 314, 326, 1408, 1385, 1400, 15, 25, 81, 308, 307, 306, 93, 40, 99, 86, 59, 55, 60, 85, 19, 2544, 2593, 2575, 2548, 2542, 2551, 76, 36, 62, 59, 54, 780, 61, 63, 880, 68, 56, 28, 302, 290, 298, 960, 961, 440, 17, 1118, 4165, 3602, 1152, 1341, 1178, 19 | 642, 2, 607, 2262 |
| Номинальный первичный ток 11ном^ А | 2000 | 2000 | 750 | 750 |
| Номинальный вторичный ток 12ном^ А | 5 | 5 | 1 | 1 |
| Класс точности обмоток для измерения | 0,5 | 0,5 | 0,5 | 0,5 |
| Номинальные вторичные нагрузки обмотки для цепей измерения Бном., В-А | 20 | 30 | 20 | 30 |
| Номинальная частота Гном., Гц | 50 | 50 | 50 | 50 |
| Номинальный коэффициент безопасности приборов, КБном | 5 | 5 | 5 | 5 |
| Температура окружающего воздуха, ° С | от -40 до +40 | от -40 до +40 | от -40 до +40 | от -40 до +40 |
| Относительная влажность воздуха, % | 95 | 95 | 95 | 95 |
| Тип трансформатора | ТФНД-110М II | ТФНД-110М II | ТФНД-110М ПУ | ТФНД-110М II |
| Номинальное напряжение, кВ | 110 | 110 | 110 | 110 |
| Заводской номер | 7495, 7570, 7313 | 1891, 1993, 2767, 4743, 1877, 1887, 1852, 1515, 1517, 1509 | 4114, 2928, 2967 | 86, 71, 77 |
| Номинальный первичный ток ^ном^ А | 2000 | 750 | 1000 | 1500 |
| Номинальный вторичный ток Ьном^ А | 1 | 5 | 5 | 1 |
| Класс точности обмоток для измерения | 0,5 | 0,5 | 0,5 | 0,5 |
| Номинальные вторичные нагрузки обмотки для цепей измерения Бном., В-А | 30 | 20 | 20 | 30 |
| Номинальная частота Гном., Гц | 50 | 50 | 50 | 50 |
| Номинальный коэффициент безопасности приборов, КБном | 5 | 5 | 5 | 5 |
| Температура окружающего воздуха, ° С | от -40 до +40 | от -40 до +40 | от -40 до +40 | от -40 до +40 |
| Относительная влажность воздуха, % | 95 | 95 | 95 | 95 |
Окончание таблицы 1
| Параметр | Значение | |
| Тип трансформатора | ТФНД-110М II | ТФНД-110М II |
| Номинальное напряжение, кВ | 110 | 110 |
| Заводской номер | 2114, 2068, 25, 1405, 1421, 1403, 1420, 1560, 1409, 255, 250, 243, 251, 237, 247, 315, 337, 335 | 6916, 6037, 6054, 118, 215, 7669, 7592, 7597, 7593, 11322, 7597, 319, 346, 332, 1346, 1344, 272, 215, 206, 361, 344, 353, 351, 343, 362, 331, 327, 363, 4919, 4912, 4950, 278, 273, 269, 355, 356, 217, 547, 569, 562, 193, 227, 195, 217, 241, 229, 1369, 2064, 1344 |
| Номинальный первичный ток ^ном^ А | 1500 | 2000 |
| Номинальный вторичный ток Ьном^ А | 1 | 1 |
| Класс точности обмоток для измерения | 0,5 | 0,5 |
| Номинальные вторичные нагрузки обмотки для цепей измерения Бном., В-А | 20 | 20 |
| Номинальная частота Гном., Гц | 50 | 50 |
| Номинальный коэффициент безопасности приборов, КБном | 5 | 5 |
| Температура окружающего воздуха, ° С | от -40 до +40 | от -40 до +40 |
| Относительная влажность воздуха, % | 95 | 95 |
наносят на титульный лист паспорта методом печати.
В комплект поставки входят:
1. Трансформаторы тока ТФНД-35 (заводские номера: 11327, 12941, СвбТТП1, СвбТТП2, СвбТТП3, СвбТТП4, 7729, 6934, 816, 2707, 35-35-2А, 35-35-2С) - 12 шт.;
2. Трансформаторы тока ТФНД-35А У1 (заводские номера: 25450, 25458, 15938) - 3 шт.;
3. Трансформаторы тока ТФНД-35Б-[ (заводские номера: 31016, 30999, 31014) - 3 шт.;
4. Трансформатор тока ТФНД-35М (заводской номер: 20121) - 1 шт.;
5. Трансформаторы тока ТФНД-110 (заводские номера 6915, 6888, 6914, 444, 445, 446, 897, 894, 880, 886, 900, 902, 901, 891, 1347, 7650, 7691, 7698, 529, 312, 5989, 313, 355, 398, 387, 552, 364, 366, 325, 328, 327, 46, 560, 65, 86, 190, 62, 323, 503, 63, 67, 247, 59, 157, 477, 471, 475, 636, 472, 474, 582, 414, 587, 525, 434, 409, 401, 1304, 1260, 1261, 1132, 1133, 1158, 7812, 7809, 7815, 3999, 3996, 4007, 0504-2-14-01173-А, 0504-2-14-01173-В, 0504-2-14-01173-С, 0504-2-14-02506, 0504-2-14-02507, 0504-2-14-02508, 2737, 2735, 4005, 2021, 650, 23, 14, 28, 30, 12, 27, 19, 561, 95, 1056) - 90 шт.;
6. Трансформаторы тока ТФНД-110Б II У1 (заводские номера: 6676, 6822, 6685, 1606, 1687, 1640) - 6 шт.;
7. Трансформатор тока ТФНД-110Б II У3 (заводской номер: 1675) - 1 шт.;
8. Трансформаторы тока ТФНД-110Б III У1 (заводские номера: 10083, 1868, 1885, 1359) - 4
шт.;
9. Трансформаторы тока ТФНД-110М (заводские номера: 2803, 832, 2570, 936, 924, 925, 2586, 1078, 1028, 910, 909, 911, 855, 905, 929, 2704, 3215, 3120, 174, 176, 739, 1153, 1145, 1147, 2826, 2822, 1139, 12296, 745, 784, 695, 552, 18, 548, 1050, 949, 951, 244, 280, 1070, 4406, 4394, 4400, 5698, 4404, 4392, 240, 171, 230) - 49 шт.;
10. Трансформаторы тока ТФНД-110М II (заводские номера: 5539, 5558, 5553, 6538, 5530, 6540, 320, 330, 318, 319, 314, 326, 1408, 1385, 1400, 6916, 6037, 6054, 11, 46, 80, 307, 435, 279, 15, 25, 81, 308, 307, 306, 93, 40, 99, 86, 59, 55, 60, 85, 19, 2544, 2593, 2575, 2548, 2542, 2551, 76, 36, 62, 642, 2, 607, 141, 173, 180, 933, 6215, 6546, 5843, 6150, 6148, 6076, 6128, 6132, 6214, 6130, 4096, 4098, 2835, 4094, 4057, 2947, 2853, 2881, 4052, 1110, 4095, 2922, 2942, 2879, 2930, 2855, 2851, 2950, 2839, 2843, 2865, 2849, 2838, 2867, 4195, 2957, 2918, 2932, 2924, 1357, 1356, 1319, 118, 215, 330, 45, 29, 24, 15, 607, 17, 27, 561, 7669, 7592, 7597, 7593, 11322, 7597, 319, 346, 332, 1346, 1344, 272, 215, 206, 2208, 1704, 1438, 59, 54, 780, 61, 63, 2262, 880, 361, 344, 353, 351, 343, 362, 68, 56, 28, 331, 327, 363, 302, 290, 298, 1891, 1993, 2767, 4743, 1877, 1887, 1852, 960, 961, 440, 17, 1118, 4165, 3602, 2114, 2068, 25, 86, 71, 77, 1405, 1421, 1403, 4919, 4912, 4950, 1420, 1560, 1409, 756, 767, 624, 671, 625, 618, 1, 8, 150, 5145, 5146, 5134, 278, 273, 269, 355, 356, 217, 547, 569, 562, 6821, 6681, 6730, 193, 227, 195, 217, 241, 229, 1369, 2064, 7495, 7570, 7313, 53, 35, 52, 375, 242, 366, 1152, 1341, 1178, 1515, 1517, 1509, 208, 203, 199, 255, 250, 243, 251, 237, 247, 19, 315, 337, 335, 1344) - 237 шт.;
1. Трансформаторы тока ТФНД-110М ПУ (заводские номера: 4114, 2928, 2967) - 3 шт.;
2. Паспорт на трансформаторы тока ТФНД-35 - 12 экз.;
3. Паспорт на трансформаторы тока ТФНД-35 А У1 - 3 экз.;
4. Паспорт на трансформаторы тока ТФНД-35Б-! - 3 экз.;
5. Паспорт на трансформатор тока ТФНД-35М - 1 экз.;
6. Паспорт на трансформаторы тока ТФНД-110 - 90 экз.;
7. Паспорт на трансформаторы тока ТФНД-110Б II У1 - 6 экз.;
8. Паспорт на трансформатор тока ТФНД-110Б II У3 - 1 экз.;
19. Паспорт на трансформаторы тока ТФНД-110Б III У1 - 4 экз.;
20. Паспорт на трансформаторы тока ТФНД-110М - 49 экз.;
21. Паспорт на трансформаторы тока ТФНД-110М II - 237 экз.;
22. Паспорт на трансформаторы тока ТФНД-110М НУ - 3 экз.
осуществляется по ГОСТ 8.217-2003 “ГСИ. Трансформаторы тока. Методика поверки”.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Основные средства поверки:
- Трансформатор тока измерительный лабораторный ТТИ-5000.5 (Госреестр № 2700704);
- Прибор сравнения КНТ-03 (Госреестр № 24719-03).
Методы измерений с помощью трансформаторов тока ТФНД указаны в паспорте.
Нормативные документы, устанавливающие требования к трансформаторам тока ТФНД
ГОСТ 7746 ГСИ. Трансформаторы тока. Общие технические условия.
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.
