| Номер в госреестре | 65727-16 |
| Наименование СИ | Комплексы гидрометеорологического обеспечения |
| Обозначение типа СИ | Сюжет-КМ |
| Изготовитель | АО "НИИ телевидения" (НИИТ), г.С.-Петербург |
| Год регистрации | 2016 |
| Срок свидетельства | 23.11.2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы гидрометеорологического обеспечения «Сюжет-КМ» (далее - комплексы «Сюжет-КМ») предназначены для автоматических измерений метеорологических параметров: температуры воздуха, относительной влажности воздуха, скорости и направления воздушного потока, атмосферного давления.
Принцип действия комплексов «Сюжет-КМ» основан на измерении первичными измерительными преобразователями метеорологических параметров. Измерения температуры воздуха производятся термометром сопротивления Pt100, относительной влажности воздуха - ёмкостным преобразователем, атмосферного давления - ёмкостным преобразователем мембранного типа, скорости и направления воздушного потока - ультразвуковым преобразователем. Метеорологические параметры преобразуются в цифровой код преобразователями измерительными (контроллерами) и поступают на устройство приема и отображения информации для обработки, отображения на дисплее, регистрации и архивации.
Конструктивно комплексы «Сюжет-КМ» построены по модульному принципу.

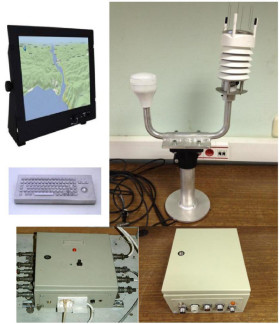

Комплексы «Сюжет-КМ» состоят из модуля измерительного, модуля сбора и обработки данных, модуля отображения и регистрации данных, вспомогательного оборудования. Общий вид комплексов «Сюжет-КМ» представлен на рисунке 1.
Модуль измерительный состоит из первичных измерительных преобразователей и стойки для их размещения.
Модуль сбора и обработки данных состоит из блока приема данных, распределительной коробки, преобразователей измерительных (контроллеров).
Модуль отображения и регистрации данных состоит из судового компьютера, принтера вспомогательного и дополнительного оборудования.
Комплексы «Сюжет-КМ» со встроенным программным обеспечением («ГМП-25») по алгоритмам АО «НИИ телевидения» исходя из измеренных значений производят индикацию дополнительных параметров, таких как скорость и направления истинного ветра, барической тенденции, атмосферного давления приведенного к уровню моря.
В комплексах «Сюжет-КМ» для защиты от неблагоприятных погодных условий применен обогрев ультразвукового преобразователя скорости и направления воздушного потока.
Комплексы «Сюжет-КМ» работают непрерывно (круглосуточно), сообщения о проведенных измерениях отображаются на дисплее комплекса.
Программное обеспечение комплексов «Сюжет-КМ» (ПО «ГМП-25») является встроенным. Встроенное ПО «ГМП-25» обеспечивает управление работой комплекса, самопроверку комплекса, сбор, хранение, индикацию дополнительных параметров, обработку и отображение данных.
| Таблица 1 - Идентификационные данные прог | раммного обеспечения |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | szht.bin |
| Номер версии (идентификационный номер) ПО | не ниже 16.12.2015 |
| Цифровой идентификатор ПО (CRC32) | 6B 8C 5B 07 D9 CD C8 F8 01 F4, по алгоритму SHA1 RSA |
| Другие идентификационные данные (если имеются) | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значения характеристики |
| Диапазон измерений температуры воздуха, oC | от - 40 до + 50 |
| Пределы допускаемой абсолютной погрешности измерений температуры воздуха, C | ±0,5 |
| Диапазон измерений относительной влажности воздуха, % | от 30 до 100 |
| Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, % | ±8 |
| Диапазон измерений атмосферного давления, гПа | от 880 до 1050 |
| Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа | ±0,5 |
| Диапазон измерений скорости воздушного потока, м/с | от 1 до 50 |
| Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с | ±(0,5 + 0,05W*) |
| Диапазон измерений направления воздушного потока, ... ° | от 0 до 360 |
| Пределы допускаемой абсолютной погрешности измерений направления воздушного потока,. ° | ±7 |
| Электрическое питание от источника переменного тока: -напряжение, В -частота, Гц | 220±11 50±1 |
| Потребляемая мощность, не более, Вт | 800 |
Продолжение таблицы 2
| Наименование характеристики | Значения характеристики | ||
| Средняя наработка на отказ, ч | 10000 | ||
| Срок службы, лет | 10 | ||
| Габаритные размеры, мм, не более: | ширина, | высота, | |
| Модуль измерительный в составе: | мм | мм | длина, мм |
| Стойка датчиков СДА-1 | 405 | 580 | 128 |
| Модуль сбора и обработки данных в составе: | |||
| Блок приема навигационной, факсимильной и телеграфной | |||
| информации БПр-НФТИ | 330 | 325 | 178 |
| Коробка распределительная КР-4 | 330 | 362 | 178 |
| Антенна КВ KUM480-2 | 30 | 30 | 4500 |
| Модуль отображения и регистрации данных: | |||
| Судовой компьютер моноблок MVPC-1904 | 475 | 445 | 250 |
| Блок питания BPS-114-24 | 410 | 295 | 209 |
| Клавиатура UKT-801-С2t | 380 | 160 | 30 |
| Стойка регистратора СР-3 | 510 | 600 | 380 |
| Комплект ЗИП | 574 | 327 | 280 |
| Масса, кг, не более: | |||
| Модуль измерительный в составе: | |||
| Стойка датчиков СДА-1 | 3, 1 | ||
| Модуль сбора и обработки данных в составе: | |||
| Блок приема навигационной, факсимильной и телеграфной | |||
| информации БПр-НФТИ | 6,8 | ||
| Коробка распределительная КР-4 | 8,3 | ||
| Антенна КВ KUM480-2 | 2, 0 | ||
| Модуль отображения и регистрации данных: | |||
| Судовой компьютер моноблок MVPC-1904 | 16,0 | ||
| Блок питания BPS-114-24 | 16,0 | ||
| Клавиатура UKT-801-С2t | 0,6 | ||
| Стойка регистратора СР-3 | 3,1 | ||
| Комплект ЗИП | 1,6 | ||
| Условия эксплуатации: | |||
| для модуля сбора и обработки данных, модуля отображения и | |||
| регистрации данных, эксплуатируемых в корабельных поме- | |||
| щениях: | |||
| О/'ч -температура воздуха, C; | от 0 до + 40 | ||
| -относительная влажность воздуха, %; | от 0 до 80 | ||
| -атмосферное давление, гПа | от 600 до 1070 | ||
| для модуля измерительного, эксплуатируемого при открытом | |||
| атмосферном воздействии: | |||
| -температура воздуха, oC; | от - 40 до + 50 | ||
| -относительная влажность воздуха, %; | от 0 до 100 | ||
| -атмосферное давление, гПа | от 600 до 1070 | ||
| -скорость воздушного потока, м/с, не более | 50 | ||
| Примечание: W* - измеренное значение скорости воздушного потока. | |||
наносится на руководство по эксплуатации типографским методом и на модуль сбора и обработки данных комплекса «Сюжет-КМ» в виде наклейки.
Комплектность комплекса гидрометеорологического обеспечения «Сюжет-КМ» представлена в таблице 3.
Таблица 3 - Комплектность комплекса гидрометеорологического обеспечения «Сюжет-КМ»
| Наименование | Количество |
| 1. Блок приёма навигационной, факсимильной и телеграфной информации БПр-НФТИ | 1 шт. |
| 2 Антенна КВ KUM480-2 | 1 шт. |
| 3 Устройство приема и отображения информации (УПОИ), в составе: 3.1 Судовой компьютер моноблок MVPC-1904-С2С4-30А0-120 3.2 Клавиатура UKT-801-С2t 3.3 Блок питания BPS-114-24 | 1 шт. 1 шт. 1 шт. 1 шт. |
| 4 Коробка распределительная КР-4 | 1 шт. |
| 5 Отойка регистратора СР-3, в ней: 5.1 Принтер лазерный черно-белый формата А3 KYOCERA ECOSYS P4040DN | 1 шт. 1 шт. |
| 6 Стойка датчиков СДА-1, в составе: 6.1 Метеодатчик комбинированный МДК-1 6.2 Датчик навигации ДН-1 со встроенным компасом (GLONASS/GPS) | 1 шт. 1 шт. 1 шт. |
| 7 Комплект кабелей | 1 шт. |
| 8 Комплект ЗИП-О (корабельный) | 1 шт. |
| 9 Комплект монтажный | 1 шт. |
| 10 Комплект укладок | 1 шт. |
| 11 Комплект программного обеспечения | 1 шт. |
| 12 Руководство по эксплуатации «Комплекс гидрометеорологического обеспечения «СЮЖЕТ-КМ». ТЭ1.130.271-02.25 РЭ» | 1 экз. |
| 13 Методика поверки МП 2551-0161-2016 | 1 экз. |
осуществляется по документу МП 2551-0161-2016 «Комплекс гидрометеорологического обеспечения «Сюжет-КМ». Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 12.08.2016 года.
Основные средства поверки:
1. Г осударственный специальный эталон единицы скорости воздушного потока ГЭТ 150-2012, диапазон от 0,05 м/с до 100 м/с, диаметр рабочего участка 700 мм, расширенная неопределенность (коэффициент охвата k=2) (0,00032+0,002V) м/с, диапазон от 0 до 360 градусов, погрешность ± 0,5 градуса.
2. Барометр образцовый переносной БОП-1М, регистрационный номер 26469-04.
3. Термометр сопротивления эталонный ЭТС-100, регистрационный номер 19916-10.
4. Термогигрометр ИВА-6, модификация ИВА-6Б, регистрационный номер 46434-11.
Знак поверки наносится на свидетельство о поверке.
приведены в руководстве по эксплуатации «Комплекс гидрометеорологического обеспечения «Сюжет-КМ». ТЭ1.130.271-02.25 РЭ».
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости.
ГОСТ 8.542-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений скорости воздушного потока.
ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1 до 1 • 106 Па.
«Комплекс гидрометеорологического обеспечения «СЮЖЕТ-КМ». Технические условия. ТЭ1.130.271-02.25 ТУ».
